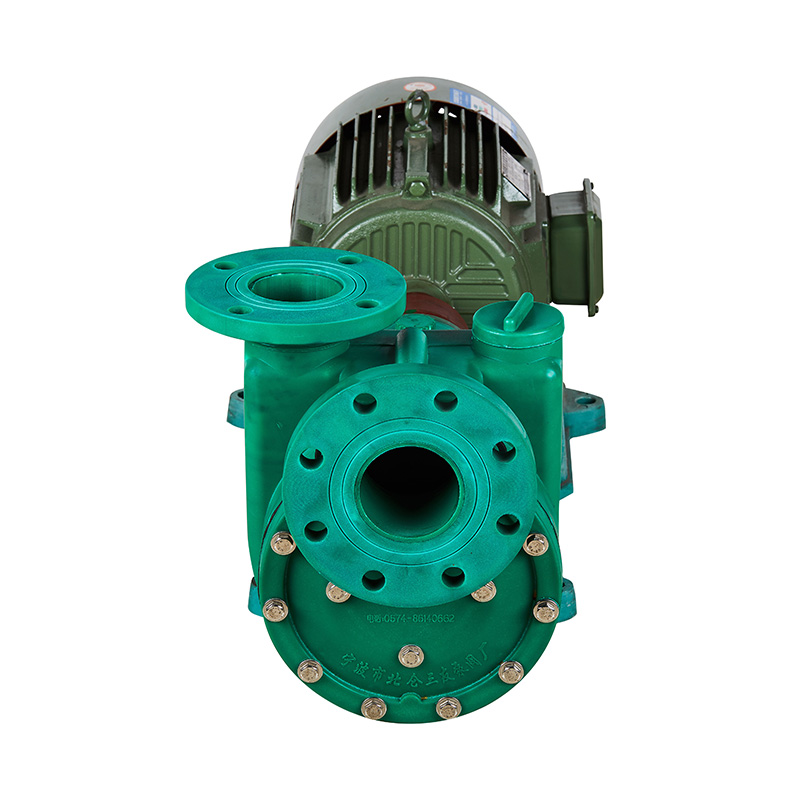

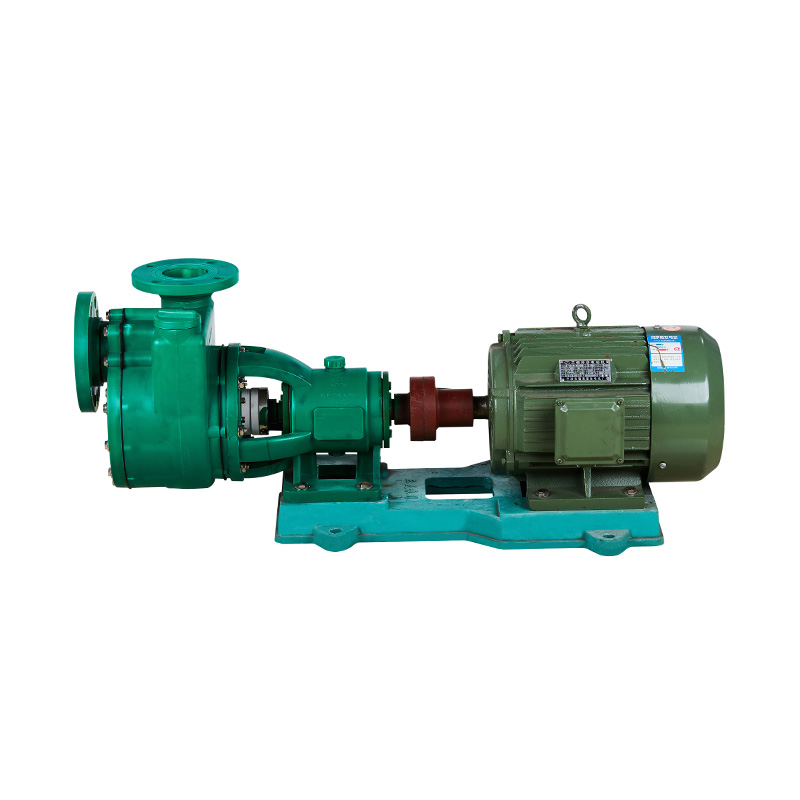

Pompe auto-amorçante couplée à un arbre FPZ, norme GB

Pompe auto-amorçante à arbre résistant à la corrosion de la série FP Pompe auto-amorçante à couplage intégré en plastique RPP pour diesel chimique pour l'industrie chimique
Nom de la marque: KXPV
Lieu d'origine : Ningbo, Zhejiang
Pression : haute pression
Structure : Pompe centrifuge à arbre
Nom du produit : pompe centrifuge
Type : Arbre
Taille : 40FPZ-25(3KW)--- 100FPZ-32(15kw)
Délai de livraison : 7 jours
MOQ: 1 pièce
Puissance : Électrique
Utilisation : Industrie
Application : Chimique
Capacité d'approvisionnement : 10 000 pièces/pièces par mois

Notre usine est spécialisée dans la fabrication de pompes centrifuges et auto-amorçantes entièrement en plastique résistantes à la corrosion en deux matériaux — PVDF et FRPP — à travers quatre séries (FV, FP, FVZ, FPZ).  Les pompes PVDF conviennent à la manipulation d'acides forts, d'oxydants puissants, d'halogènes, d'hydrocarbures aromatiques, de composés aliphatiques et de solvants chlorés, avec une plage de températures de fonctionnement de -40°C à 140°C.  Les pompes FRPP sont idéales pour les alcalis forts ainsi que pour les acides, bases, sels et leurs dérivés, avec une plage de températures de fonctionnement de -40°C à 90°C.  Les pompes sont généralement entraînées par des moteurs de type Y économes en énergie. Des moteurs antidéflagrants peuvent être fournis sur demande.
Si les utilisateurs ont des exigences particulières concernant le débit, la hauteur, la vitesse ou la puissance, notre usine propose une assistance technique pour fournir des solutions personnalisées.

Entretien des installations

1. Après un transport longue distance vers le site de production, la pompe doit être déballée et inspectée avant l'installation pour garantir que tous les composants de la pompe sont intacts. Toutes les attaches desserrées doivent être resserrées. Vérifier la concentricité de l'arbre de la pompe et de l'arbre du moteur et corriger tout jeu.

2. Le corps de la pompe est entièrement moulé par injection à partir de résine PVDF ou FRPP. La tuyauterie de sortie doit avoir un support ou un support, et la bride ne doit pas reposer uniquement sur la pression pour résister à la pression afin d'éviter toute déformation et tout dommage. La perte d'eau doit être minimisée dans la tuyauterie d'entrée et pas plus de deux coudes à 90° ne doivent être utilisés. Les pompes centrifuges FP et FV doivent avoir un clapet de pied installé à l'avant du tuyau d'aspiration pour garantir que le corps de la pompe est rempli de liquide avant de démarrer. Une crépine doit être installée à l'entrée du tuyau d'aspiration ou du clapet de pied pour empêcher les débris d'être aspirés dans le corps de la pompe et garantir un bon fonctionnement.

3. Les boulons aux points de connexion du corps de la pompe doivent être serrés uniformément et les connexions des tuyaux d'entrée et de sortie doivent être serrées et étanches. Sinon, l'extraction sous vide sera affectée, le liquide pourrait ne pas être aspiré ou le débit ou la hauteur pourrait être insuffisant.

Liste des limites de température des applications
Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Pompe auto-amorçante

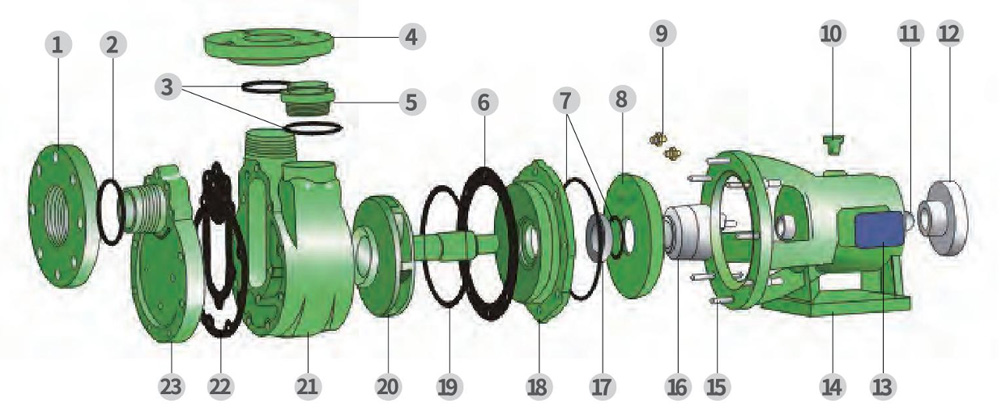

Type de connexion directe Ensemble de pompe auto-amorçante Dessin détaillé

Tableau des matériaux des pièces

Non. Nom Matériel
1 Bride d'entrée FRPP,PVDF
2 Bague d'étanchéité EPDM,FPM
3 Bague d'étanchéité EPDM,FPM
4 Corps de pompe FRPP,PVDF
5 Couvercle d'injection de fluide FRPP,PVDF
6 Film de scellement EPDM,FPM
7 Bague d'étanchéité EPDM,FPM
8 Refroidit le couvercle FRPP,PVDF
9 Couvercle d'eau de refroidissement Acier
10 Bouchon de trou d'huile FRPP
11 Essieu porteur Acier
12 Couplage fonte
13 Plaque de date Aluminium
14 Soutien FRPP/fontePVDF/fonte
15 Goujon à double tête Acier,StainlessSteel
16 La garniture mécanique bouge Sic
17 Liaison statique à garniture mécanique Sic
18 Couverture arrière FRPP,PVDF
19 Bague d'étanchéité EPDM,FPM
20 Arbre de turbine FRPP/Acier PVDFAcier
21 Corps de pompe pompe auto-amorçante FRPP,PVDF
22 Porte EPDM,FPM
23 Couverture avant FRPP,PVDF
Pompe auto-amorçante

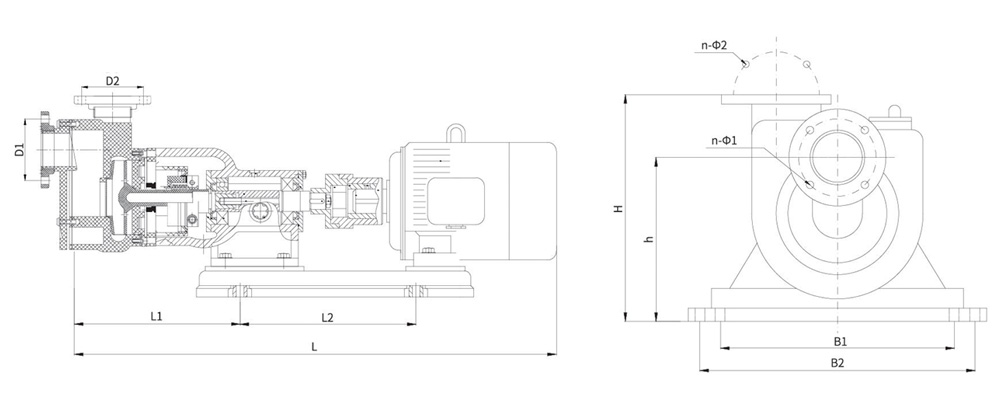

Liste des dimensions                                                   Unité :mm

Type/Dimensions

Liste des dimensions

Bride d'entrée

Corps de pompe

L

LI

L2

H

h

B1

B2

D1(Φ)

n-Φ1

D2

n-Φ2

40F

p (Z)-25

800

280

400

360

260

240

335

110

4-Φ18

100

4-Φ18

v

50F

p (Z)-28

900

280

400

360

260

240

335

125

4-Φ18

110

4-Φ18

v

80F

p (Z)-30

1000

575

435

400

300

250

340

160

8-Φ18

145

4-Φ18

v

80F

p (Z)-32

1000

575

435

400

300

250

250340

160

8-Φ18

145

4-Φ18

v
