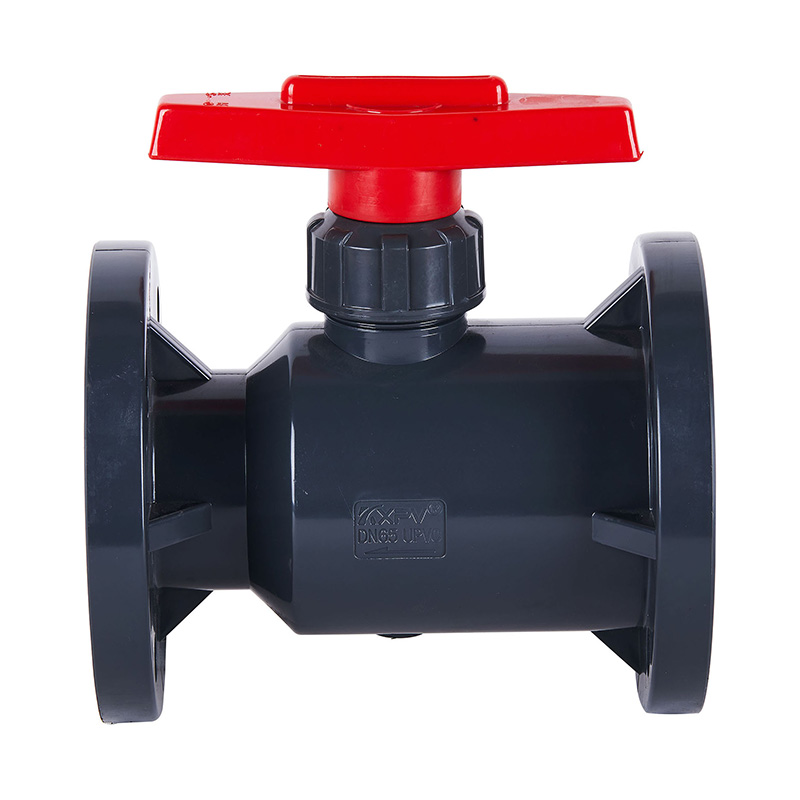

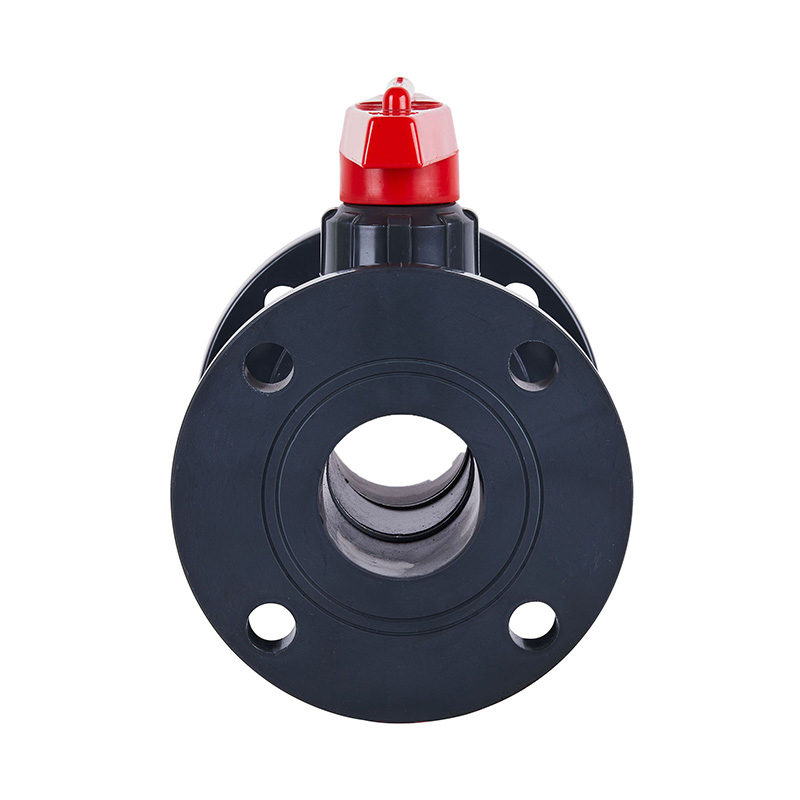

Norme du robinet à tournant sphérique à brides PVC-U Q41F-10U DN15-300 GB

Robinet à tournant sphérique à bride en PVC-U de haute qualité, résistant aux températures élevées et aux produits chimiques. Vanne en plastique sanitaire industrielle standard PVC ANSI.
Numéro de modèle : Q41F-10U
Matériel: Plastique
Forme de connexion : bride
Mode de conduite : manuel
Pression nominale : 10 kg
Canal : type direct
Structure : robinet à tournant sphérique fixe
Fonction : Utilisation industrielle
Température: haute température
Application : utilisation industrielle, utilisation industrielle de l'eau
Spécification : DN15-DN100
Norme : ANSI
Code SH : 8481804090

Classe de pression : 1,0 Mpa (10 bar)

Caractéristiques structurelles réu produit

1. Le robinet à tournant sphérique de la série plastique technique adopte FRPP, PVréF, PVC-C, PVC-U, HPP, etc., le plastique thermoplastique résistant à la corrosion qui s'est formé en un seul moulage par injection et a une forte capacité à résister à la corrosion.
2. Joint fiable, petit couple d'ouverture et de fermeture Couple d'ouverture et de fermeture.
3. Petite résistance aux fluides, ouverture/fermeture rapide.
4. structure Simple, belle apparence.

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Dessin détaillé de l'assemblage du robinet à tournant sphérique Boddily Form

Tableau des matériaux des pièces

Non. Nom Matériel
1 Poignée Matériau en alliage
2 Écrou de retenue FRPP, PVDF, PVC-U, PVC-C, PPH
3 Bague de localisation FRPP, PVDF, PVC-U, PVC-C, PPH
4 Tige FRPP, PVDF, PVC-U, PVC-C, PPH
5 Tige seal PTFE
6 Ballee scellée PTFE
7 Siège de joint FRPP, PVDF, PVC-U, PVC-C, PPH
8 Ball FRPP, PVDF, PVC-U, PVC-C, PPH
9 Corps FRPP, PVDF, PVC-U, PVC-C, PPH
Liste des dimensions

DN(mm) D d L b n-φ
FR JIS ANSI FR JIS ANSI FR JIS ANSI
15(1/2") 95 95 65 70 120 15 4-15 4-φ15
20(3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32(11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40(11/2") 145 140 125 110 105 98.4 168 20 4-p18 4φ19 4-φ16
50(2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65(21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80(3") 195 185 190 160 150 152.4 255 25 8-φ18,5 8-19 4-φ18
100(4") 229 210 229 180 175 190.5 280 25 8-Φ18,5X20 8-Φ19 8-Φ18,5X20
125(5") 254 250 254 210 210 215.9 350 30 8-Φ18,5X20 8-Φ23 8-φ22
150(6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200(8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250(10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300(12") 440 440 400 400 450 38 12-Φ23 16-Φ25
