Comprendre pourquoi les coups de bélier se produisent dans les clapets anti-retour

Les coups de bélier et les coups de bélier sont des problèmes dont parlent de nombreux ingénieurs et exploitants d'usines, en particulier dans les systèmes de tuyauterie chimique et industrielle. En termes simples, un coup de bélier se produit lorsque le flux de liquide s’arrête soudainement ou change de direction. Dans les clapets anti-retour, cela se produit généralement lorsque la vanne se ferme trop rapidement et que le fluide en mouvement n'a nulle part où aller. Le résultat est un pic de pression qui peut traverser le pipeline, provoquant du bruit, des vibrations et parfois des dommages aux vannes, aux tuyaux et aux pompes.

Dans les systèmes chimiques utilisant des canalisations non métalliques telles que le PVC-C, le PVC-U, le PVDF, le PPH et le FRPP, le contrôle des coups de bélier est encore plus important. Ces matériaux offrent une forte résistance à la corrosion, mais comme tous les matériaux de tuyauterie, ils ont toujours des limites de pression. Kaixin Pipeline Technologies se concentre sur la conception de vannes et de systèmes de tuyauterie qui aident les utilisateurs à relever ces défis dans des conditions d'exploitation réelles.

Le rôle de la conception des clapets anti-retour dans le contrôle de la pression

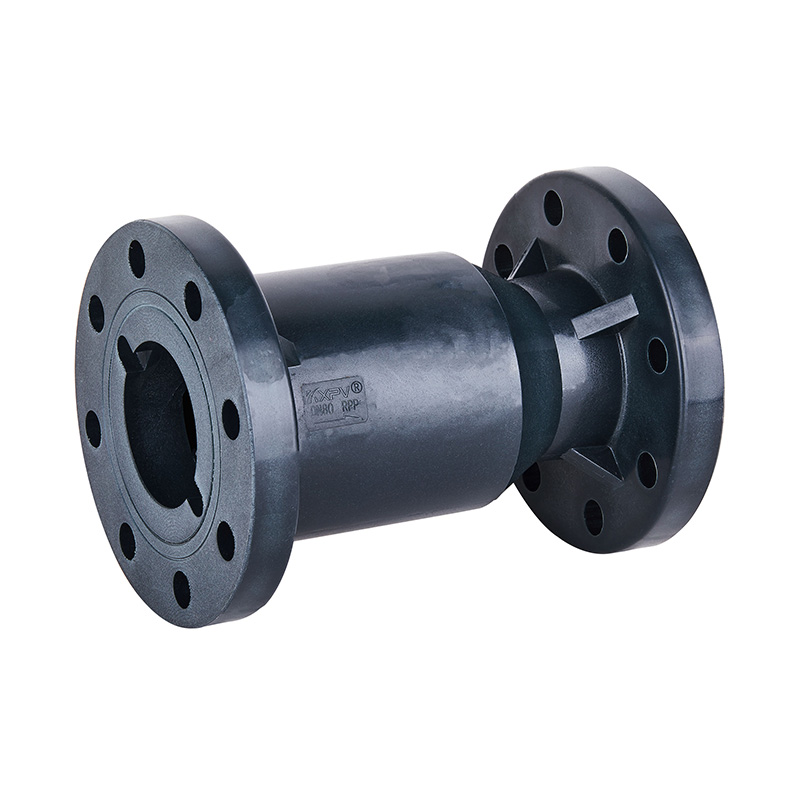

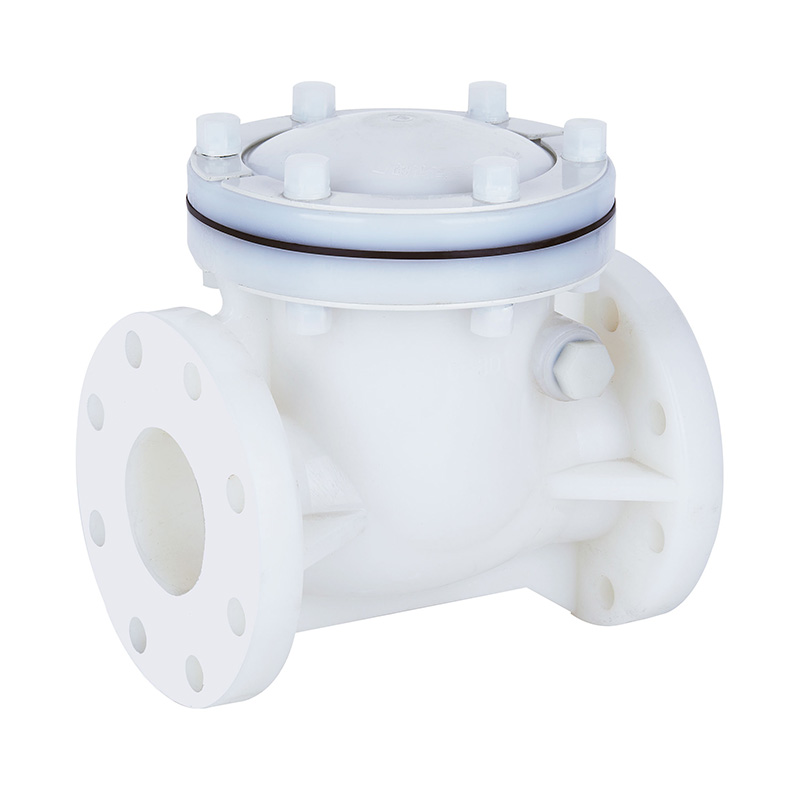

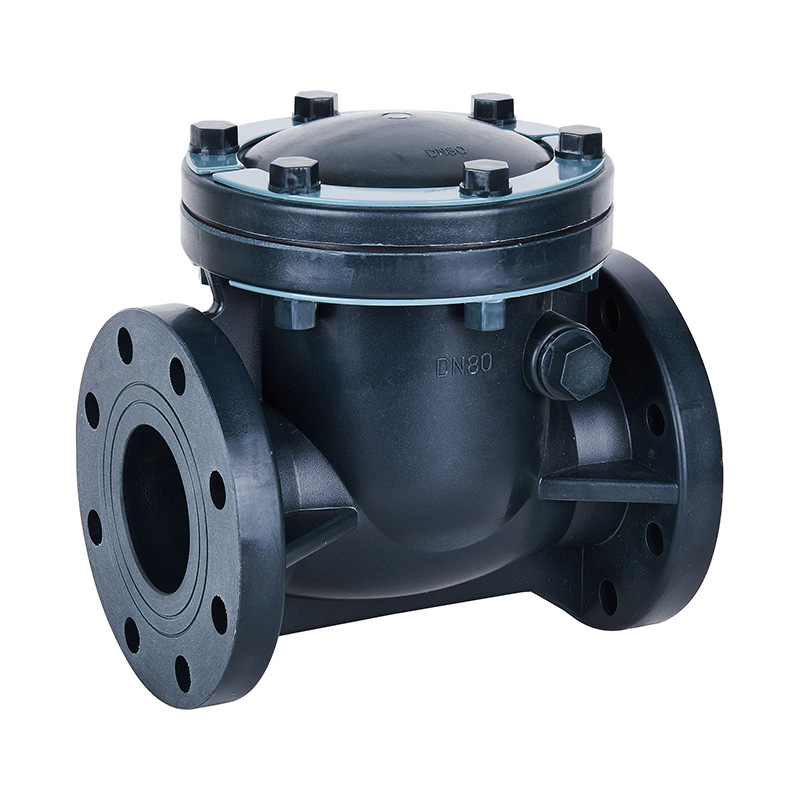

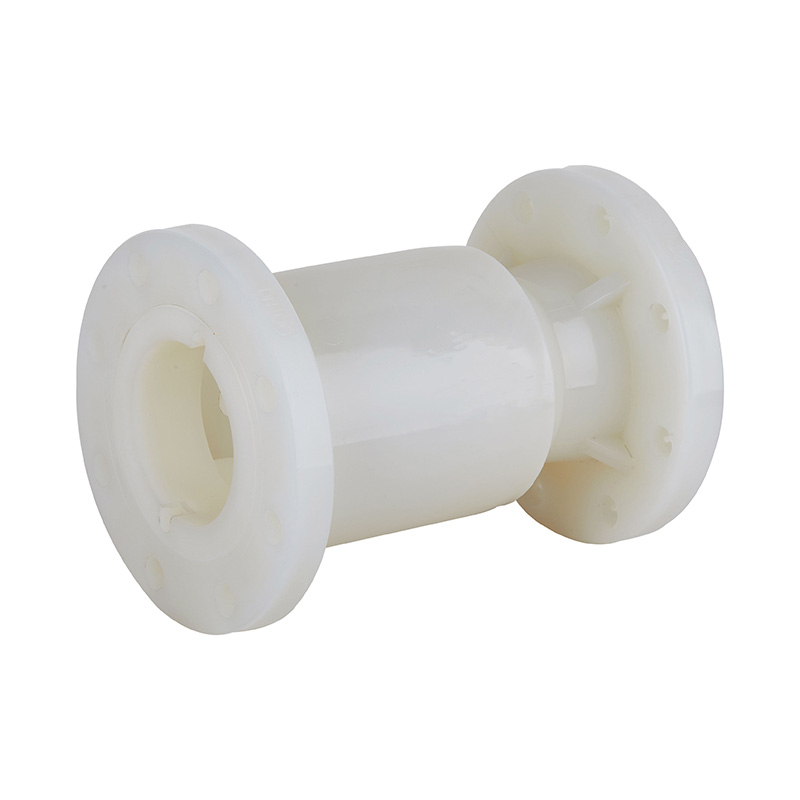

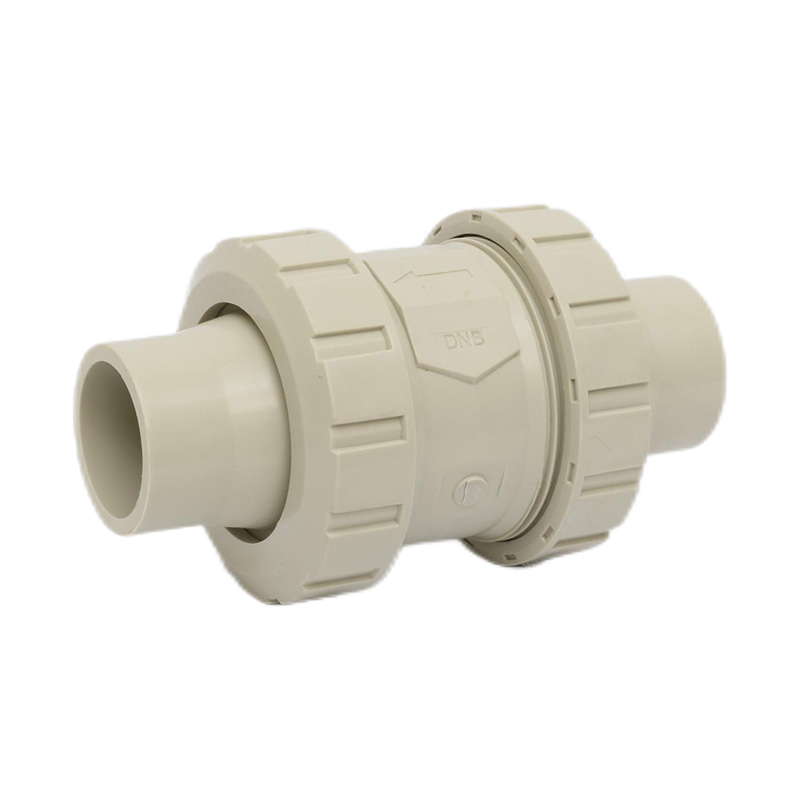

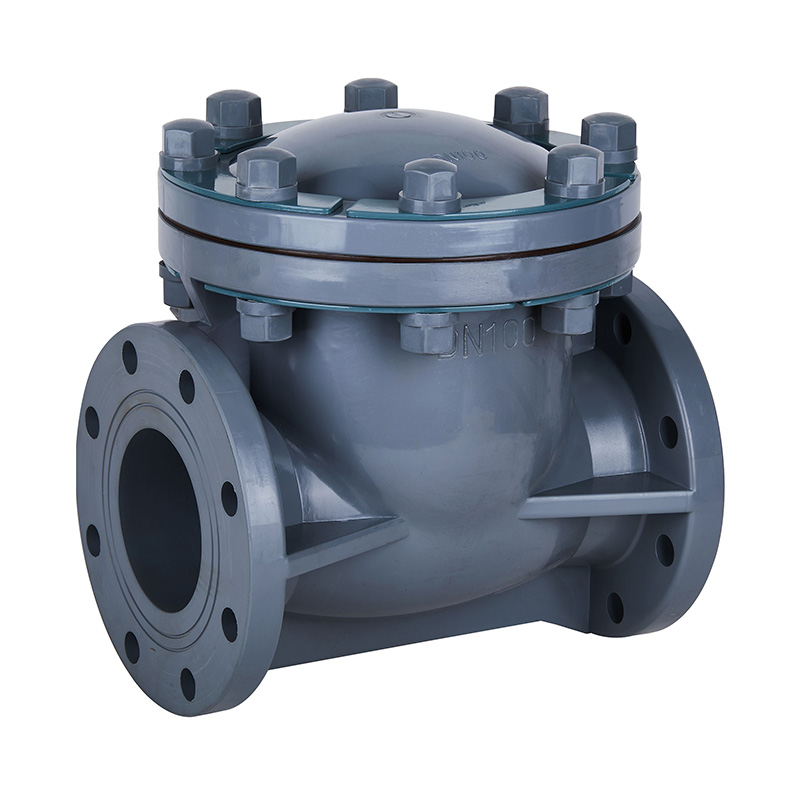

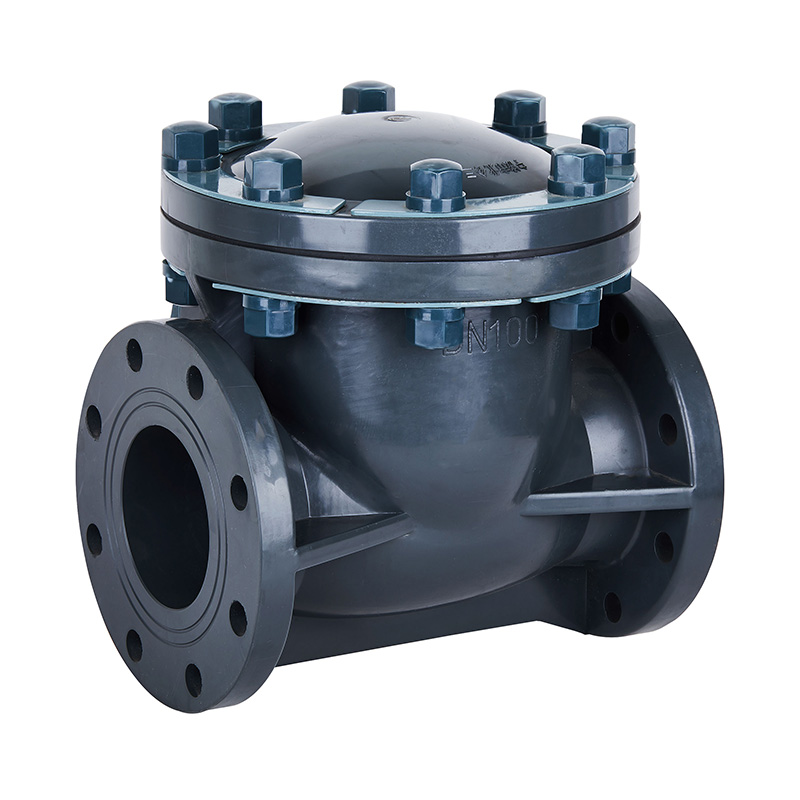

La structure interne d’un clapet anti-retour a un impact direct sur la manière dont les coups de bélier se développent. Les clapets anti-retour à battant traditionnels dotés de grands disques peuvent se fermer brusquement lorsque le débit s'inverse. Cette fermeture brutale augmente le risque de coup de bélier. En ajustant le poids du disque, la position des charnières et l'angle de fermeture, les fabricants peuvent ralentir la vitesse de fermeture et réduire le pic de pression.

Pour les systèmes de grand diamètre, tels que les canalisations utilisant des tuyaux DN800 ou des vannes DN1000, même de petits changements dans la vitesse d'écoulement peuvent générer des forces de poussée importantes. C'est pourquoi les conceptions modernes de clapets anti-retour se concentrent sur un mouvement contrôlé plutôt que sur un simple comportement d'ouverture et de fermeture.

Utilisation de mécanismes de fermeture amortie et douce

Un moyen efficace de réduire les coups de bélier consiste à utiliser clapets anti-retour avec mécanismes d'amortissement ou de fermeture en douceur. Ces conceptions utilisent des ressorts, des amortisseurs hydrauliques ou des disques guidés pour ralentir l'action de fermeture. Au lieu de se fermer brusquement, la vanne se ferme progressivement à mesure que le débit diminue.

Dans les applications chimiques où les conditions de débit peuvent changer fréquemment, les clapets anti-retour à fermeture douce aident à protéger à la fois la vanne et la tuyauterie environnante. Cette approche est couramment utilisée dans les systèmes transportant des liquides corrosifs, où l'accès pour la maintenance peut être limité et où la fiabilité est une préoccupation majeure.

Sélection des matériaux et son influence sur le comportement des coups de bélier

Le matériau du corps du clapet anti-retour et des composants internes affecte également la façon dont les coups de bélier sont absorbés. Les matériaux non métalliques tels que le PVDF et le FRPP ont des propriétés élastiques différentes de celles du métal. Cette élasticité peut légèrement absorber les fluctuations de pression, mais elle doit être soigneusement prise en compte lors de la conception du système.

Kaixin Pipeline Technologies développe des clapets anti-retour non métalliques qui correspondent au comportement des systèmes de tuyauterie en plastique. En alignant les caractéristiques des matériaux des vannes sur celles des tuyaux, le système répond plus uniformément aux changements de pression, réduisant ainsi les points de contrainte localisés.

Pratiques d’aménagement et d’installation des pipelines

Même la meilleure conception de clapet anti-retour ne peut pas empêcher complètement les coups de bélier si la disposition du pipeline n’est pas correctement planifiée. Les longs tronçons droits, les vitesses d'écoulement élevées et les changements brusques du diamètre des canalisations augmentent tous le risque de coups de bélier. L’installation de clapets anti-retour trop loin des pompes ou dans des orientations incorrectes peut également aggraver le problème.

Dans les usines chimiques, les vannes sont souvent installées dans des espaces restreints. Une attention particulière portée à la position de la vanne, au sens du débit et aux structures de support permet de minimiser les vibrations et les chocs de pression. Les pratiques d’installation doivent toujours correspondre aux recommandations du fabricant de la vanne.

Contrôler la vitesse du flux pour réduire l'énergie de surtension

La vitesse d’écoulement joue un rôle majeur dans l’intensité d’une surpression. Des vitesses plus élevées signifient plus d’énergie cinétique, ce qui se traduit par des coups de bélier plus forts lorsque le débit s’arrête. En concevant des systèmes avec des vitesses d'écoulement modérées, les ingénieurs peuvent réduire considérablement le risque de surtension.

Ceci est particulièrement pertinent dans les pipelines non métalliques de grand diamètre. L’utilisation de clapets anti-retour et de tuyaux de taille appropriée aide à maintenir des conditions de débit équilibrées et évite des contraintes inutiles sur le système.

Combinaison de clapets anti-retour et de dispositifs de protection contre les surtensions

Dans certains systèmes, les clapets anti-retour ne suffisent pas à eux seuls à gérer les coups de bélier. Des dispositifs supplémentaires tels que des chambres à air, des réservoirs tampons ou des soupapes de surpression peuvent être utilisés avec des clapets anti-retour. Ces composants absorbent l'excès de pression et le relâchent de manière contrôlée.

Dans les applications chimiques où la stabilité des processus est essentielle, la combinaison de plusieurs méthodes de protection offre un niveau de sécurité supplémentaire. Cette approche est souvent utilisée dans les systèmes avec des démarrages et des arrêts fréquents des pompes.

Comparaison des types de clapets anti-retour et de leur impact sur les coups de bélier

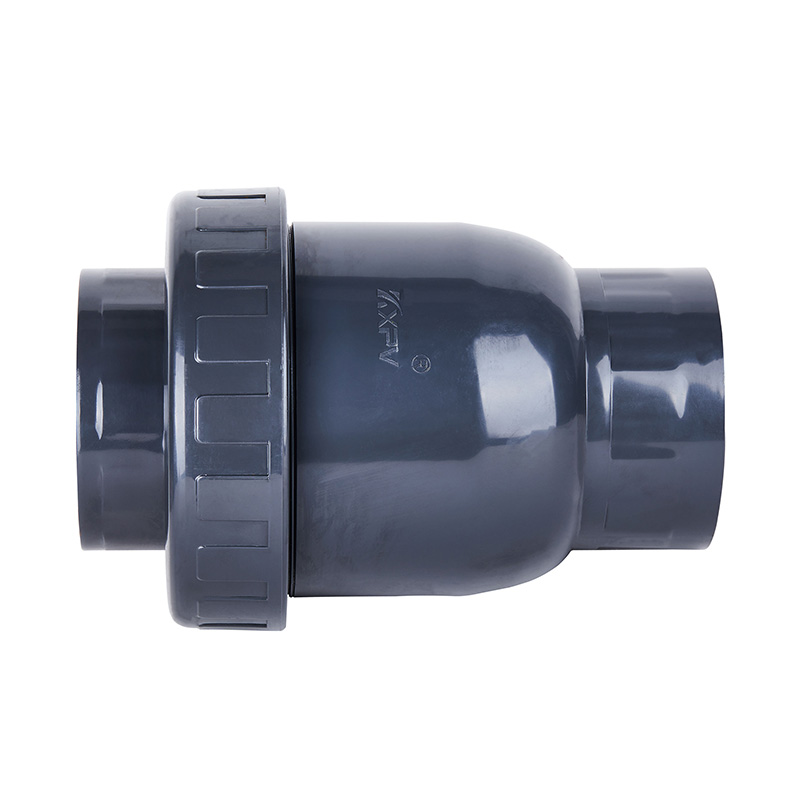

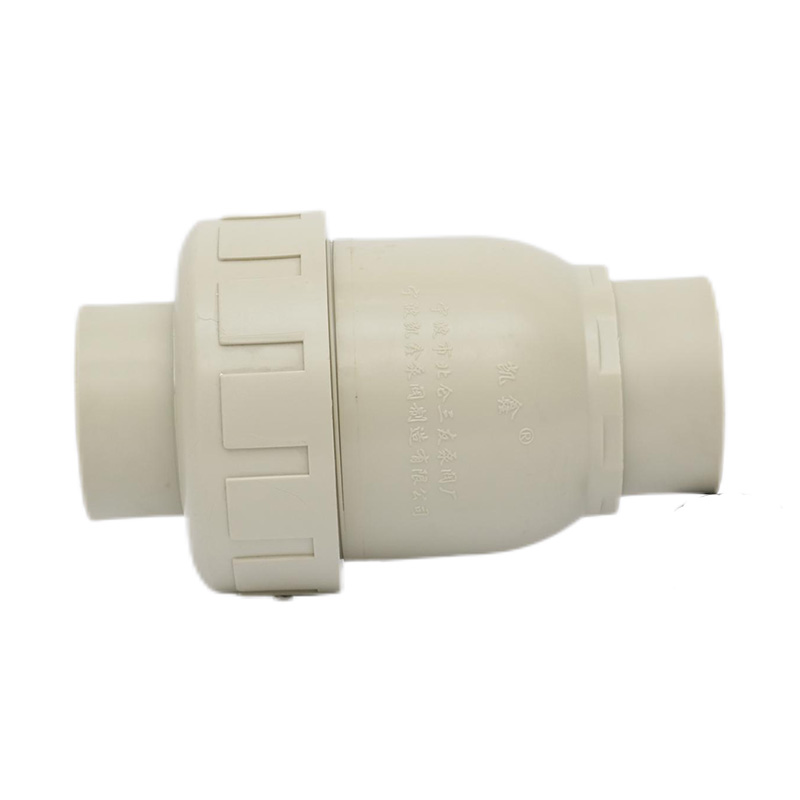

Différents types de clapets anti-retour se comportent différemment selon les conditions de débit. Comprendre ces différences aide les utilisateurs à choisir la bonne solution pour leur système.

Considérations relatives à la maintenance et aux performances à long terme

Au fil du temps, l’usure et les dépôts peuvent modifier la façon dont un clapet anti-retour se ferme. Une friction accrue ou un désalignement peut provoquer une fermeture retardée ou inégale, augmentant ainsi le risque de coups de bélier. Une inspection et un entretien réguliers permettent de garantir que la vanne continue de fonctionner comme prévu.

Dans les environnements corrosifs, le choix de matériaux résistant aux attaques chimiques contribue à maintenir le bon fonctionnement des vannes. Kaixin Pipeline Technologies conçoit des clapets anti-retour dans un souci de stabilité à long terme, aidant les utilisateurs à maintenir des performances constantes lors d'une maintenance de routine.

Adaptation de la sélection des clapets anti-retour aux conditions de fonctionnement réelles

La réduction des coups de bélier ne consiste pas à trouver une solution unique, mais à adapter la conception du clapet anti-retour aux conditions de fonctionnement réelles. Des facteurs tels que le type de fluide, la température, la plage de pression, le matériau des tuyaux et la disposition du système jouent tous un rôle.

Pour les systèmes chimiques utilisant des vannes et des pipelines non métalliques, une combinaison bien adaptée de sélection de matériaux, de structure de vanne et de pratiques d'installation permet un meilleur contrôle des coups de bélier. Cette approche permet un fonctionnement plus sûr et une durée de vie plus longue sur l'ensemble du système de tuyauterie.

Q : Comment les clapets anti-retour dans les pipelines de produits chimiques aident-ils à protéger les pompes et les équipements en aval ?

R : Dans les systèmes de pipelines de produits chimiques, des clapets anti-retour sont utilisés pour empêcher le flux inverse qui peut se produire lors de l'arrêt de la pompe ou d'une fluctuation de pression. En bloquant le reflux, ils contribuent à réduire le risque de dommages à la pompe, d'usure des joints et de contamination des équipements en amont, ce qui est particulièrement important lors de la manipulation de fluides corrosifs.

Q : Quels facteurs doivent être pris en compte lors de la sélection de clapets anti-retour pour fluides corrosifs ?

R : La compatibilité des matériaux est une préoccupation majeure lorsqu’il s’agit de fluides corrosifs. Les clapets anti-retour en PVC-C, PVC-U, PVDF, PPH ou FRPP sont généralement sélectionnés en fonction de la résistance chimique, de la température de fonctionnement et des conditions de pression. Faire correspondre le matériau de la vanne avec le système de canalisation permet de maintenir un fonctionnement stable à long terme.

Q : Comment fonctionnent les clapets anti-retour non métalliques dans les systèmes de tuyauterie de grand diamètre ?

R : Dans les pipelines de grand diamètre, les clapets anti-retour non métalliques sont conçus pour équilibrer le contrôle du débit et la stabilité structurelle. Des corps de vanne et des composants internes correctement conçus leur permettent de gérer des volumes de débit plus élevés tout en conservant un comportement de fermeture contrôlé, contribuant ainsi à réduire les vibrations et les fluctuations de pression dans le système.

Q : Les clapets anti-retour peuvent-ils être personnalisés pour différentes orientations d'installation ?

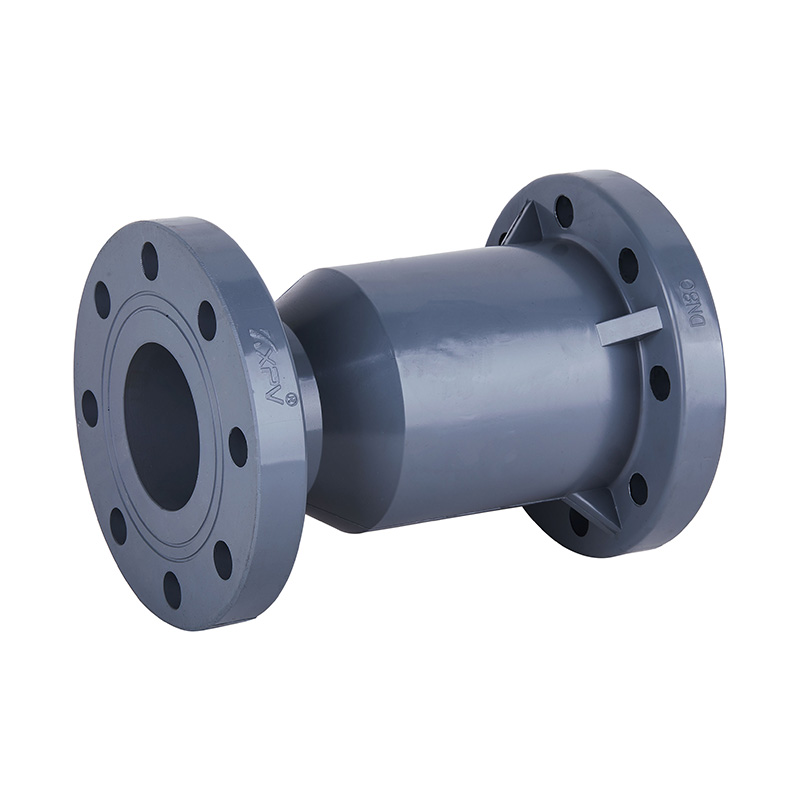

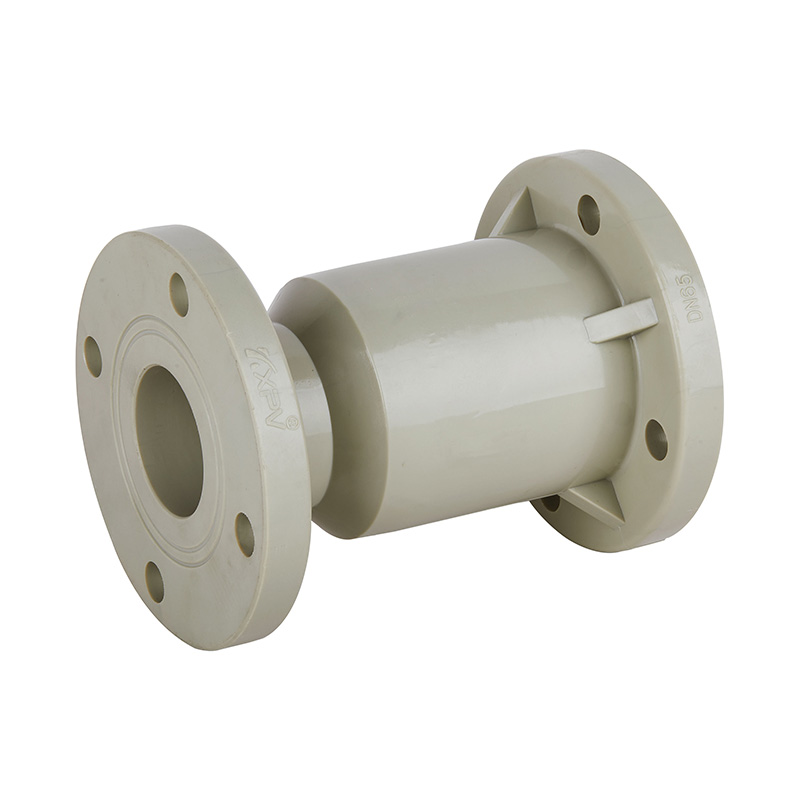

R : Oui, les clapets anti-retour peuvent être conçus pour s'adapter à une installation horizontale ou verticale en fonction des exigences du système. La sélection de la structure et de l'orientation correctes garantit que le disque ou la plaque de la vanne se déplace en douceur avec le débit, ce qui permet un fonctionnement fiable dans diverses conditions de processus.

Q : Comment la conception des clapets anti-retour influence-t-elle les exigences de maintenance ?

R : La structure interne d’un clapet anti-retour affecte directement les modèles d’usure et la fréquence de maintenance. Les conceptions avec disques guidés ou chemins d'écoulement simplifiés ont tendance à réduire l'usure inégale et l'accumulation, ce qui rend l'inspection et la maintenance de routine plus faciles à gérer dans les environnements de traitement chimique.

Q : Quel rôle les clapets anti-retour jouent-ils dans le maintien de la stabilité du processus ?

R : En empêchant un reflux indésirable, les clapets anti-retour aident à maintenir une pression et une direction d'écoulement stables dans tout le pipeline. Cette stabilité est importante dans les procédés chimiques où des conditions de fonctionnement constantes soutiennent la qualité du produit et réduisent le risque d'arrêts imprévus.

Q : Comment les clapets anti-retour peuvent-ils être intégrés à d’autres composants de tuyauterie non métalliques ?

R : Les clapets anti-retour sont généralement sélectionnés pour correspondre au même système de matériaux que les tuyaux et les raccords. L'utilisation de composants non métalliques compatibles permet de garantir une dilatation thermique, une résistance chimique et des performances de pression uniformes sur l'ensemble du pipeline, permettant ainsi une intégration fiable du système.
