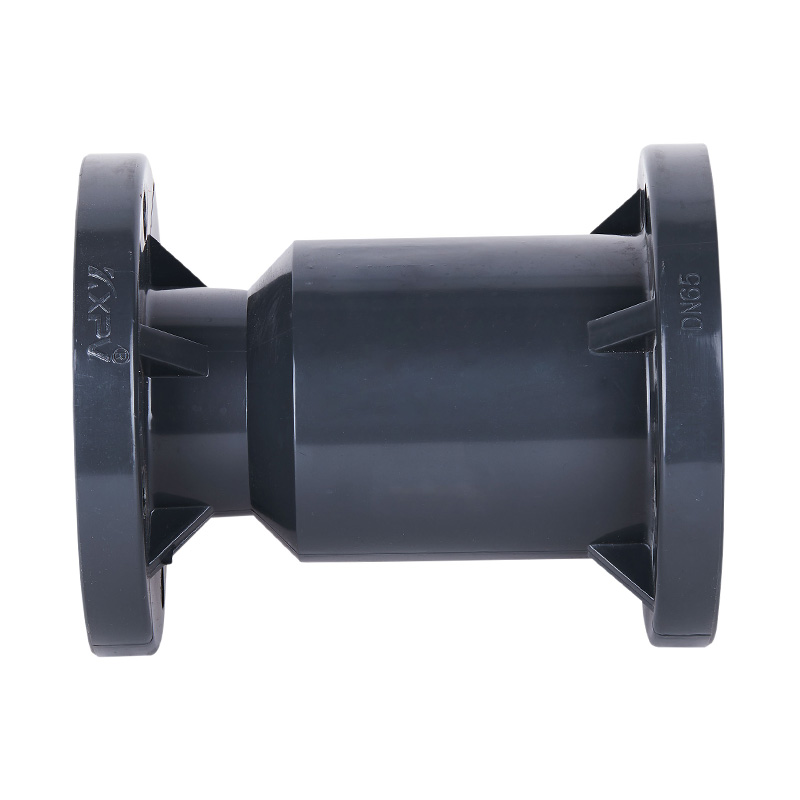

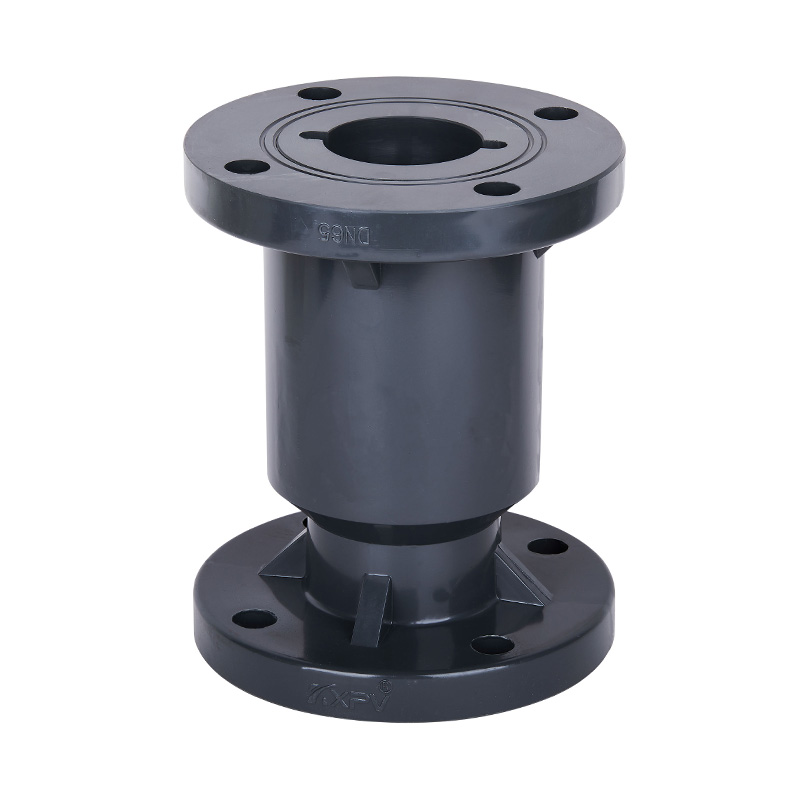

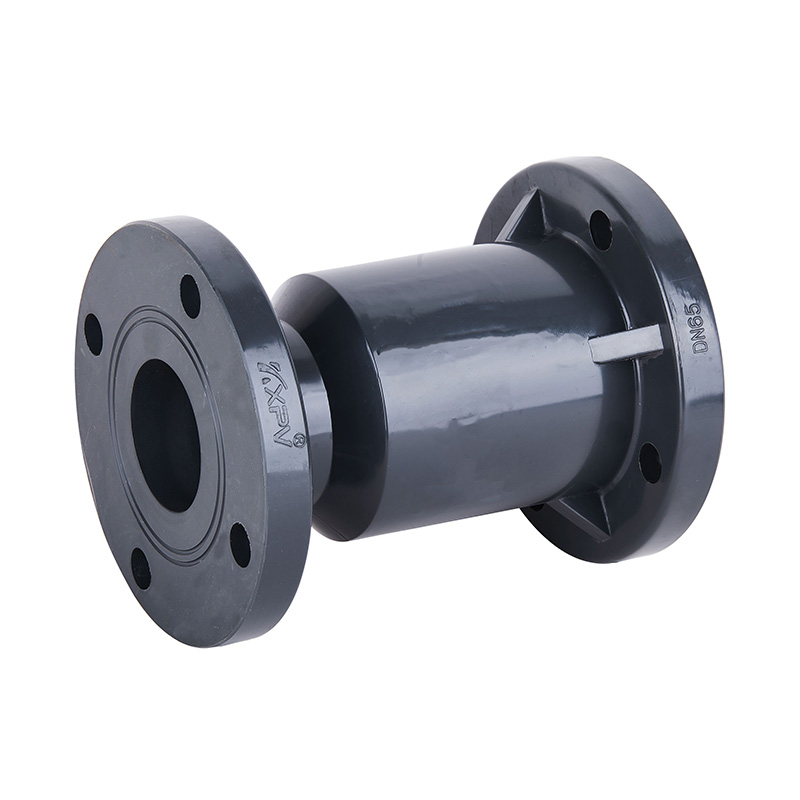

Norme verticale du clapet anti-retour DN15-300 GB de PVC-U H41F-10U

Clapet anti-retour à bille vertical gris PVC-U personnalisé 6 pouces petites brides de 8 pouces se termine par un clapet anti-retour horizontal en PVC-U pour les eaux usées et l'industrie chimique
Lieu d'origine : Chine
Nom de la marque : KXPV
Numéro de modèle : H41F-10U
Application : Général
Matériel: Plastique
Température du support : température moyenne, température normale
Couleur: Gris Noir
Pression : pression moyenne
Alimentation : Manuel
Médias : Acide
Taille du port : DN15-DN300.
Structure : Vérifier
Nom du produit : clapet anti-retour vertical.
Connexion : extrémités de mariée
Médium : Acide
Classe de pression : 1,0 Mpa (10 bar)
Fonctionnement : Volant
Matériau du corps : Plastique
Délai de livraison : 7 jours
MOQ : 1 pièce

Caractéristiques structurelles réu produit

1. Résistance à la corrosion
L'ensemble de la valve est constitué d'un nouveau plastique. Il offre une forte résistance à la corrosion dans divers milieux acides et alcalins.

2. rébit élevé
La conception structurelle rationnelle de la vanne réduit la résistance dans tout le pipeline, permettant au fluide de s'écouler sans problème, minimisant la perte de pression et garantissant un débit élevé.

3. Performances sans retour
La structure simple le rend moins sensible à d'autres facteurs, ce qui se traduit par d'excellentes performances de non-retour.

4. Petits et légers
La forme générale compacte de la vanne la rend adaptée à une installation dans des espaces confinés.

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVréF 40 ℃ ~ 150 ℃

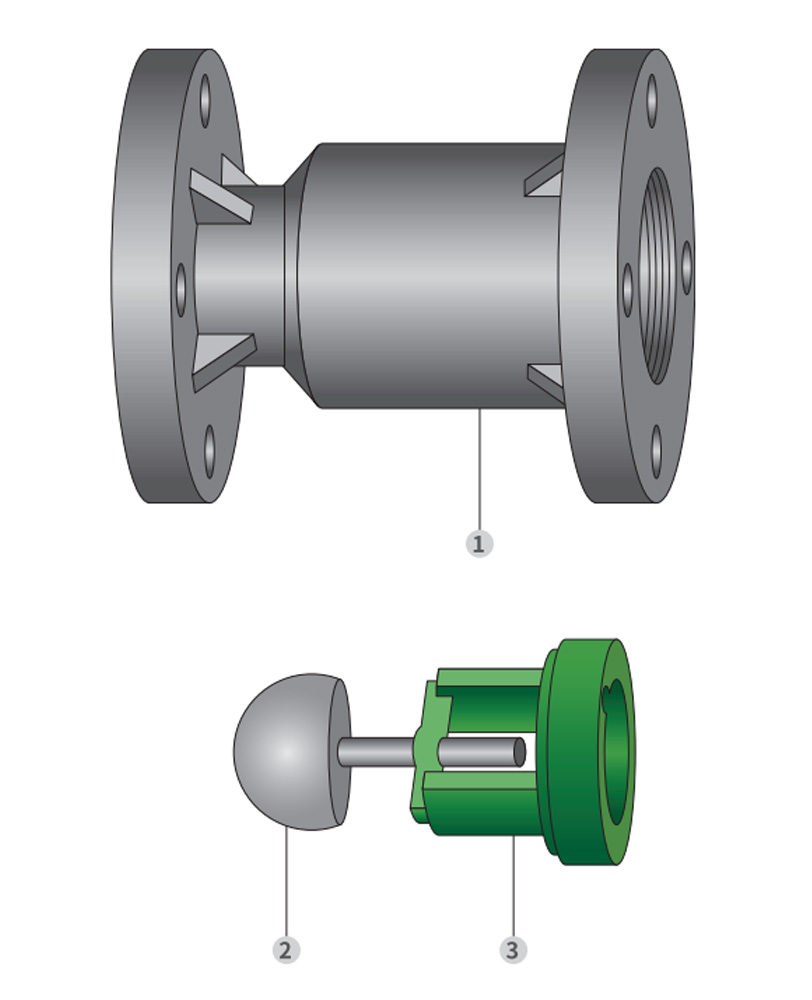

Tableau des matériaux des pièces
Non. Nom Matériel
1 Corps FRPP, PVDF, PVC-C, PVC-U, PPH
2 Noyau de boule FRPP, PVDF, PVC-C, PVC-U, PPH
3 Stent scellé FRPP, PVDF, PVC-C, PVC-U, PPH

Dessin détaillé de l'assemblage du clapet anti-retour à bille

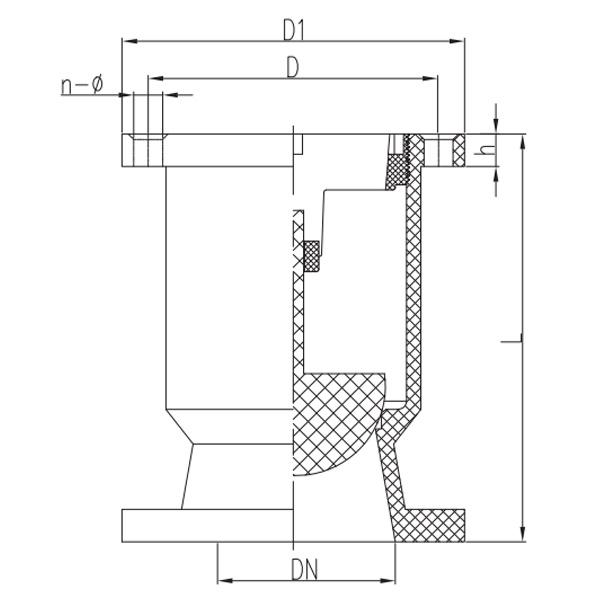

Liste des dimensions

DN(mm) D d L b n-Φ
FR JIS ANSI FR JIS ANSI
15(1/2") 105 65 70 120 15 4-Φ14 4-Φ15
20(3/4") 105 75 75 120 16 4-Φ14 4-Φ15
25(1") 115 85 90 130 16 4-Φ14 4-Φ19
32(11/4") 135 100 100 145 18 4-Φ18 4-Φ19
40(11/2") 145 110 168 20 4-Φ18
50(2") 160 125 180 20 4-Φ18
65(21/2") 180 145 225 22 4-Φ18
80(3") 195 160 255 25 8-Φ18
100(4") 215 180 190.5 280 25 8-Φ18 8-Φ18
125(5") 245 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-22
200(8") 335 295 290 298.5 400 35 8-P22 12-p23 8-Φ22
250(10") 390 350 355 362 450 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 450 38 12-Φ22 16-Φ25
