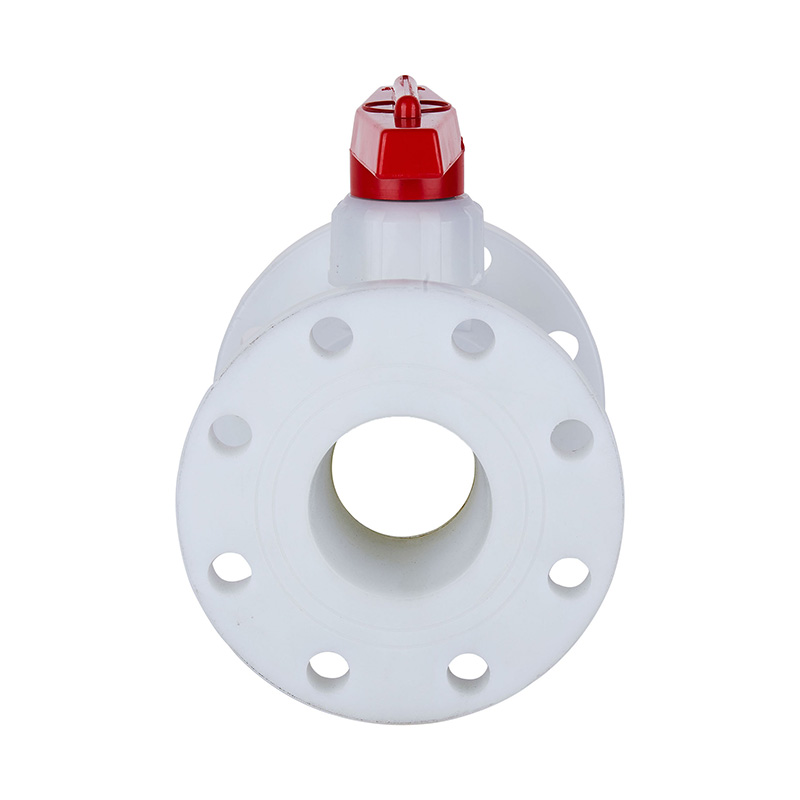

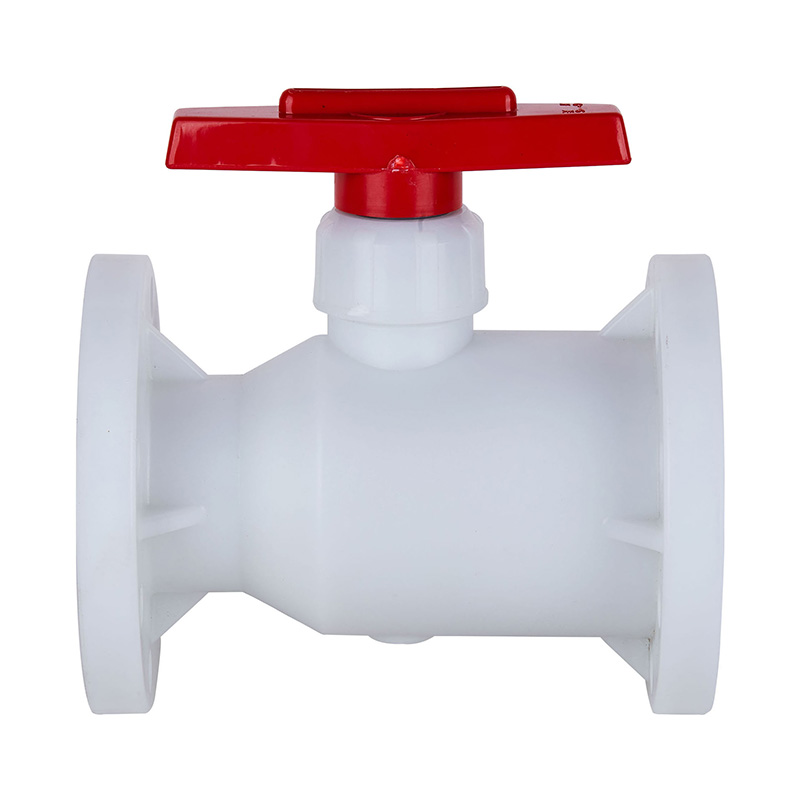

Vanne à boisseau sphérique à bride FRPP DN15-300

Vanne à boisseau sphérique à bride FRPP DN15-300

Forme corporelle FRPP/Rpp DN15-DN100 Vanne à boisseau sphérique de type droit à bride en plastique à haute température Vanne à boisseau sphérique fixe pour l'utilisation industrielle de l'eau

N° de modèle : Q41F-10S

Matériel:Plastique

Forme de connexion : bride

Mode de conduite : Manuel

Pression nominale : 10 kg

Canal : Type droit

Structure : robinet à tournant sphérique fixe

Fonction : Vanne de dérivation

Température : haute température

Application : utilisation industrielle, utilisation industrielle de l'eau

Spécification : DN15-DN100

Origine : Beilun Ningbo Chine

Code SH :8481804090

0086 180 6712 3173 Contactez-nous
PREV：Vanne à boisseau sphérique à vis sans fin CPVC DN25-DN1000
NEXT：Vanne à boisseau sphérique à brides PPH DN15-300
  • Description
  • Informations Complémentaires
  • Principales caractéristiques structurelles

    1. Le robinet à tournant sphérique de série en plastique d'ingénierie adopte le FRPP, le PVréF, le CPVC, l'PVC, le HPP, etc. le plastique thermoplastique résistant à la corrosion qui s'est formé en un seul moulage par injection et a une forte capacité à résister à la corrosion.

    2. Joint fiable, petit couple d'ouverture et de fermeture Couple d'ouverture et de fermeture.

    3. Petite résistance aux fluides, ouverture/fermeture rapide.

    structure 4.Simple, bel aspect.

    Liste liée à la température de l'application

    Matériel Moyenne température°C Matériel Moyenne température°C
    CPVC -20℃~ 95℃ PPH -20℃~ 110℃
    UPVC -0℃~ 65℃ PVDF -40℃~ 150℃
    FRPP -14℃~ 90℃

    Dessin de détail de l'assemblage du robinet à tournant sphérique Boddily Form

    Tableau des matériaux des pièces

    Non. Nom Matériel
    1 Poignée Alliage d'aluminium
    2 Écrou de retenue FRPP, PVDF, UPVC, CPVC, PPH
    3 Bouchon intérieur FRPP, PVDF, UPVC, CPVC, PPH
    4 Tige FRPP, PVDF, UPVC, CPVC, PPH
    5 Joint de tige PTFE
    6 Boule scellée PTFE
    7 Siège de joint FRPP, PVDF, UPVC, CPVC, PPH
    8 Balle FRPP, PVDF, UPVC, CPVC, PPH
    9 Corps FRPP, PVDF, UPVC, CPVC, PPH

    Liste des dimensions

    DN (mm)

    D1

    D

    L

    h

    n

    Φ

    Go

    JIS

    ANSI

    Go

    JIS

    ANSI

    Go

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    120

    15

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    120

    16

    4

    4

    4

    14

    15

    16

    25 (1")

    120

    85

    90

    3.13

    130

    16

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    145

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    168

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    180

    20

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    225

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    260

    25

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    280

    25

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    350

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    400

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    400

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    450

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    450

    38

    12

    16

    12

    22

    25

    25
