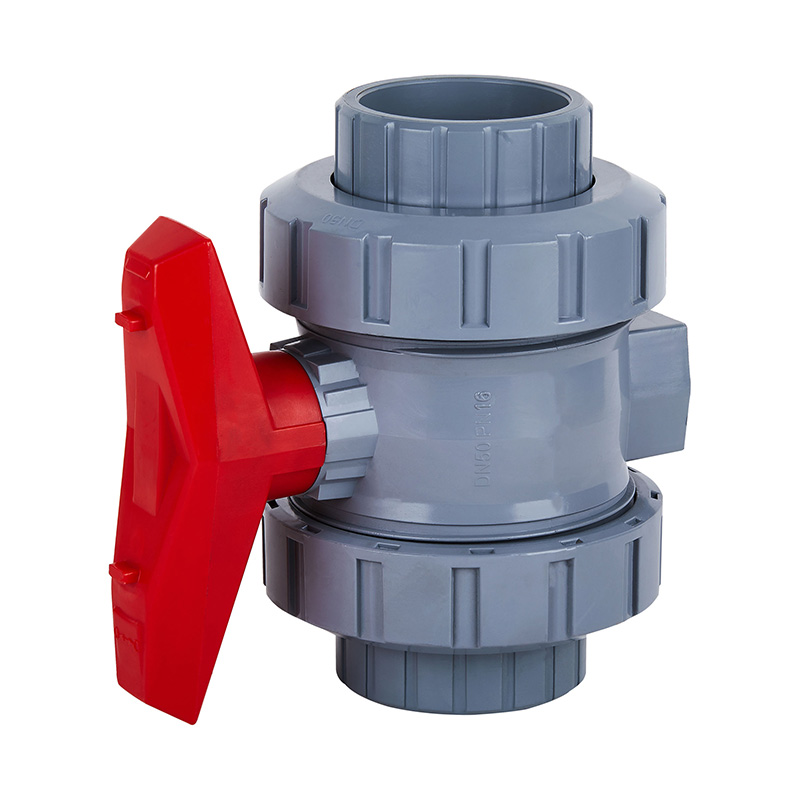

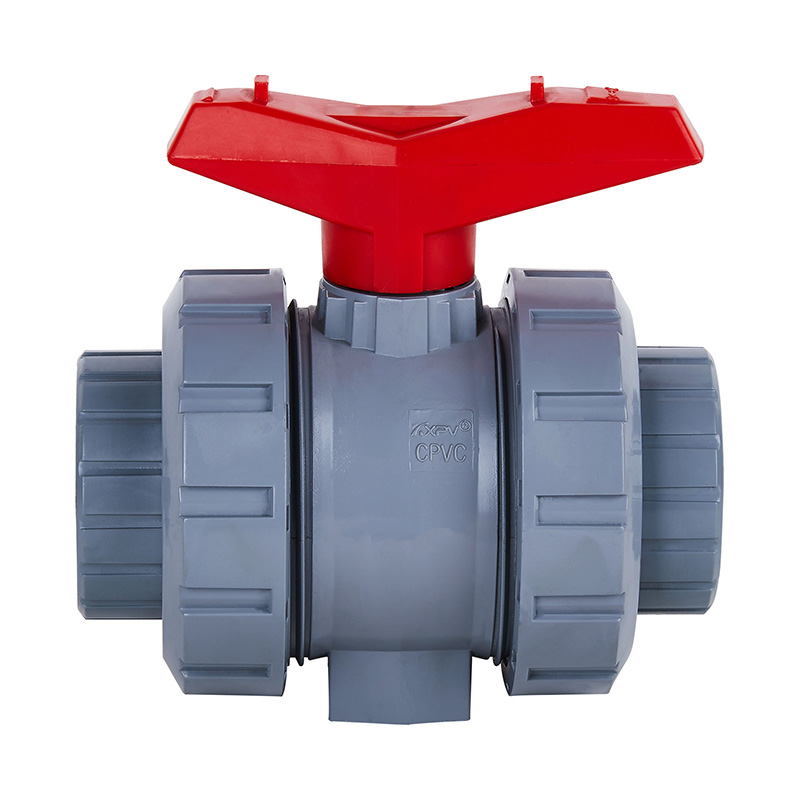

Vanne à boisseau sphérique à douille CPVC de type B DN15-100

Vanne à boisseau sphérique à douille CPVC de type B DN15-100

Personnalisé dn15 dn80 dn100 moyenne température CPVC véritable vanne à boisseau sphérique à double union moyenne température manuelle DN15-100 1.0-1.6Mpa vanne en plastique industrielle

Numéro de modèle : Q61F-10V, Q11F-10V

Demande :Général

Matériel:Plastique

Température du support : température moyenne

Pression : basse pression

Puissance : Manuel

Médias : acide

Taille d'orifice : DN15-100 1/2"-4" 20mm-110mm

Structure : Boule

Nom du produit : robinet à tournant sphérique Socket Union.

Matériau du corps : CPVC

Connexion: Union

Pression de travail : 1,0-1,6 MPa (10-25 bar)

Emballage : boîte en carton standard.

Norme de conception : norme ISO

Matériau du joint : joint en PTFE

Délai de livraison : 7 jours

MOQ : 1 pièce

0086 180 6712 3173 Contactez-nous
PREV：Vanne à boisseau sphérique PPH Type B DN15-100
NEXT：Vanne à boisseau sphérique à douille UPVC Type B DN15-100
  • Description
  • Informations Complémentaires
  • Principales caractéristiques structurelles

    1. Le siège en PTFE réu robinet à tournant sphérique à double union peut être ajusté étroitement.

    2. Les doubles joints toriques offrent une double protection contre les fuites.

    3. Aspect exquis, surface lisse, traitement fin, conception à plein débit.

    Tableau des matériaux des pièces

    Schéma détaillé de l'assemblage du robinet à tournant sphérique à douille

    Non.

    Nom

    Matériel

    1

    Volant

    Matériau en alliage

    2

    Bague d'étanchéité

    EPréM, FPM

    3

    Tige

    FRPP, PVDF, UPVC, CPVC, PPH

    4

    Balle

    FRPP, PVDF, UPVC, CPVC, PPH

    5

    Bague d'étanchéité

    EPDM, FPM

    6

    Jointure de socket

    FRPP, PVDF, UPVC, CPVC, PPH

    7

    Combattre l'écrou serré

    FRPP, PVDF, UPVC, CPVC, PPH

    8

    Bouchon intérieur

    FRPP, PVDF, UPVC, CPVC, PPH

    9

    Joint à bille

    PTFE

    10

    Corps

    FRPP, PVDF, UPVC, CPVC, PPH

    11

    Bague d'étanchéité

    EPDM, FPM

    12

    Jointure de socket

    FRPP, PVDF, UPVC, CPVC, PPH

    13

    Écrou bien serré

    FRPP, PVDF, UPVC, CPVC, PPH

    Liste des dimensions

    DN

    d

    D

    D1

    L

    LI

    L2

    H

    15

    20

    32

    50

    39

    77

    110

    55

    20

    25

    38

    58

    46

    87

    125

    65

    25

    32

    46

    70

    50

    96

    140

    70

    32

    40

    56

    85

    55

    110

    160

    90

    40

    50

    65

    98

    60

    120

    170

    100

    50

    63

    80

    124

    68

    140

    190

    110

    65

    75

    96

    135

    68

    155

    230

    115

    80

    90

    112

    158

    100

    205

    280

    120

    100

    110

    133

    192

    124

    235

    335

    130
