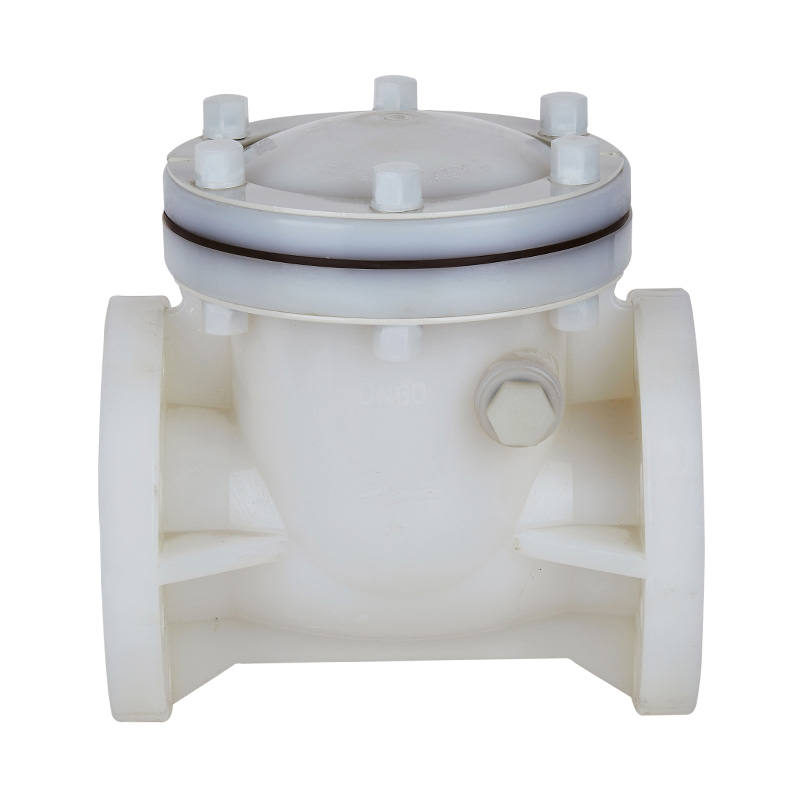

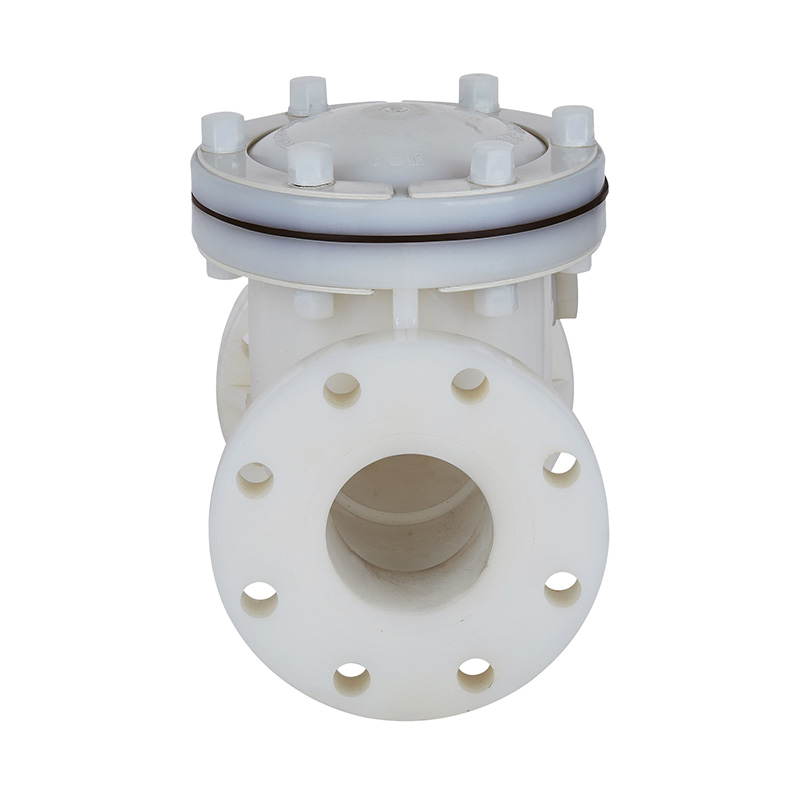

Clapet anti-retour à battant en PVDF DN15-300

Clapet anti-retour à battant en PVDF DN15-300

Type d'oscillation de PVDF clapets anti-retour en plastique de gaufrette du clapet anti-retour DN15-DN300 pour l'industrie et sanitaire

Type : clapets anti-retour en plastique.

Lieu d'origine : Chine

Nom de marque:KXPV

Numéro de modèle : H44F-10F

Demande :Général

Température du support : température moyenne, température normale

Puissance : Manuel

Médias : acide

Taille de port : DN15-DN300

Structure:Vérifier

Nom du produit : Clapet anti-retour Wafer

Couleur blanche

Emballage : boîte en carton

Délai de livraison : 7 jours

MOQ : 1 pièce

0086 180 6712 3173 Contactez-nous
PREV：Clapet anti-retour à battant PPH DN15-300
NEXT：Clapet anti-retour à battant UPVC DN15-300
  • Description
  • Informations Complémentaires
  • Principales caractéristiques structurelles

    1. Pour empêcher le phénomène de contre-courant liquide pour protéger l'équipement de la pompe.

    2. Parce qu'il s'agit d'un clapet anti-retour en porte-à-faux, il y a moins de résistance à l'écoulement.

    3. En utilisant tous les matériaux plastiques, il joue une forte résistance à la corrosion pour empêcher les fluides acides et alcalins.

    4. Retirez non seulement le corps de la vanne de la tuyauterie, mais ouvrez également le capot pour l'inspection et l'entretien internes.

    Tableau des matériaux des pièces

    Non.

    Nom

    Matériel

    1

    Écrou borgne

    FRPP

    2

    Bonnet

    FRPP, PVDF, CPVC, UPVC, PPH

    3

    Bascule

    FRPP, PVDF, CPVC, UPVC, PPH

    4

    Plafonnement

    FRPP, PVDF, CPVC, UPVC, PPH

    5

    Bague d'étanchéité

    EPDM, FPM

    6

    Écrou d'étanchéité

    FRPP, PVDF, CPVC, UPVC, PPH

    7

    Bielle

    FRPP, PVDF, CPVC, UPVC, PPH

    8

    Corps

    FRPP, PVDF, CPVC, UPVC, PPH

    9

    Boulon hexagonal

    Acier, Inox

    10

    Une rondelle en caoutchouc

    EPDM, FPM

    11

    Boulon hexagonal

    FRPP, PVDF, CPVC, UPVC, PPH

    12

    Pièce de remplissage

    Acier, Inox

    13

    Écrous hexagonaux

    Acier, Inox

    Dessin détaillé de l'assemblage du clapet anti-retour à battant

    Liste des dimensions

    DN (mm)

    D1

    D2

    		L

    h

    n-Φ

    Go

    JIS

    ANSI

    Go

    JIS

    ANSI

    25(1")

    115

    85

    90

    3.13

    160

    18

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4")

    145

    100

    100

    3.45

    170

    20

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2")

    145

    110

    105

    3.88

    170

    20

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2")

    160

    125

    120

    4.74

    200

    21

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2")

    180

    145

    140

    5.49

    245

    25

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3")

    197

    160

    150

    6

    265

    26

    8-Φ18

    8-Φ19

    4-Φ19

    100 (4")

    215

    180

    175

    7.5

    300

    26

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5")

    250

    210

    210

    8.5

    350

    30

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6")

    280

    240

    240

    9.51

    400

    30

    8-Φ23

    8-Φ23

    8-Φ22

    200 (8")

    340

    295

    290

    11.75

    500

    30

    8-Φ23

    12-Φ23

    8-Φ22

    250 (10")

    390

    350

    355

    14.25

    575

    38

    12-Φ23

    12-Φ23

    12-Φ22

    300 (12")

    440

    400

    400

    17

    575

    38

    12-Φ23

    16-Φ23

    12-Φ22
