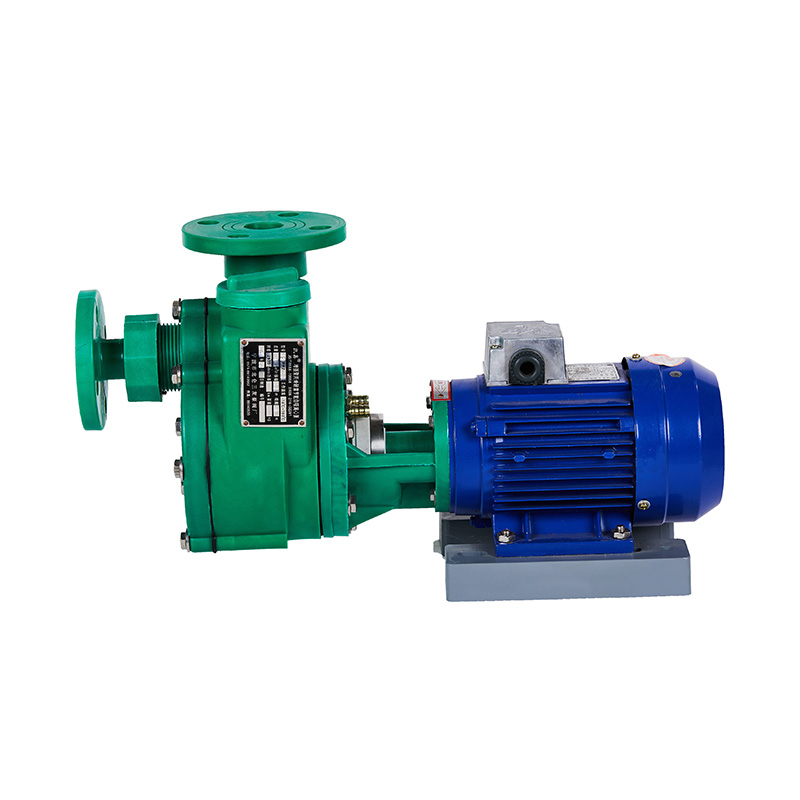

Pompe auto-amorçante de type direct FPZ

Pompe auto-amorçante de type direct FPZ

Pompe auto-amorçante en plastique à connexion directe résistante à la corrosion de la série FV personnalisée

Nom de marque:KXPV

Lieu d'origine : Zhejiang, Chine

Pression : haute pression

Structure :Pompe centrifuge de type direct

Nom du produit : pompe centrifuge

Matériel:PVDF

Couleur:Vert Et Blanc

Type :Directe

Taille:25FVZ-8D(0.55KW)--- 100FVZ-32D(15kw)

Délai de livraison : 7 jours

MOQ: 1 pièce

Puissance :Électrique

Utilisation:Industrie

Application : Chimique

Capacité d'approvisionnement : 10000 pièces/pièces par mois

0086 180 6712 3173 Contactez-nous
PREV：Pompe auto-amorçante à arbre FPZ
NEXT：No next article
  • Description
  • Informations Complémentaires
  • Spécification des pompes PVDF et FRPP

    Notre usine est spécialisée dans la production de quatre séries (FV, FP, FVZ, FPZ) des quatre séries (FV, FP, FVZ, FPZ) de la pompe centrifuge PVDF et FRPP et de la pompe auto-amorçante. La pompe PVDF convient à acide fort, comburant fort, halogène, hydrocarbures aromatiques, milieux chimiques tels que corps gras, solvants chlorés, température pratique de -40°C à 140°C. La pompe FRPP convient aux sels alcalins, acides et alcalins forts et à ses dérivés. Pour l'entraînement de la pompe secondaire, le moteur à économie d'énergie de type Y général, et sa température de fonctionnement est de -40 ° C à 90 ° C. Le moteur antidéflagrant est uniquement fourni. avec la demande correspondante.Avec des exigences particulières pour le débit, la portance, la vitesse de rotation et la puissance, notre usine peut fournir un service technique pour répondre aux exigences du client

    TYPE DE POMPE

    Graphique de débit de pompe centrifuge/pompe auto-amorçante

    Entretien des installations

    1.Après un transport longue distance, la pompe doit être vérifiée avant l'installation, si les pièces de la pompe sont intactes, les fixations sont desserrées et doivent être resserrées pour vérifier la concentricité de l'arbre de la pompe et de l'arbre du moteur. . S'il y a du desserré, il doit être corrigé. La pompe doit être vérifiée avant l'installation, en particulier pour les pièces de rechange ; la connexion de l'arbre et les verrous doivent être bien ajustés dans la bonne position.
    2. Le corps de la pompe est entièrement moulé par injection de résine PVDF et FRPP, de sorte que les conduites d'entrée et de sortie doivent avoir une structure de support ou de suspension, ne doivent pas être supportées uniquement par les brides de joint. La canalisation d'entrée ne doit pas avoir plus de 2 coudes à 90°. La pompe centrifuge de type FP, FV doit être installée à l'extrémité avant du tube d'aspiration pour s'assurer que la pompe est remplie de liquide avant de démarrer la pompe. La buse d'aspiration ou la vanne de fond doit être installée avec une crépine, ou une crépine doit être installé à l'entrée pour empêcher les articles divers d'être aspirés dans la pompe et garantir le bon fonctionnement de la pompe.
    3. Toutes les connexions doivent être étanches et sans fuite d'air, sinon la pompe ne fonctionnera pas correctement et donnera le débit et la portance conçus.

    Pompe auto-amorçante

    Schéma détaillé de l'assemblage de la pompe auto-amorçante à connexion directe

    Tableau des matériaux des pièces

    Non.

    Nom

    Matériel

    1

    Bride d'entrée

    FRPP, PVDF

    2

    Anneau

    EPDM'FPM

    3

    Anneau

    EPDM, FPM

    4

    Corps de pompe

    FRPP, PVDF

    5

    Couvercle d'injection de liquide

    FRPP, PVDF

    6

    Arbre de roue

    FRPP/ Acier PVDF Acier

    7

    Quatrième de couverture

    FRPP, PVDF

    8

    Anneau

    EPDM, FPM

    9

    Couverture d'eau de refroidissement

    Acier

    10

    Goujon à double tête

    Acier, Inox

    11

    Suppot

    Aluminium

    12

    Plaque de date

    FRPP, PVDF

    13

    La garniture mécanique se déplace

    Sic

    14

    Refroidit le couvercle

    FRPP

    15

    Garniture mécanique lien statique

    Sic

    16

    Film d'étanchéité

    EPDM'FPM

    17

    Anneau

    EPDM, FPM

    18

    Corps de pompe pompe auto-amorçante

    FRPP, PVDF

    19

    Porte

    EPDM'FPM

    20

    Couverture avant

    FRPP, PVDF

    Pompe auto-amorçante Fpv

    LISTE DES DIMENSIONS              UNITÉ：mm

    Taper/
    Dimension

    Taille installée

    Bride d'entrée

    Corps de pompe

    L

    LI

    L2

    L3

    D1(Φ)

    n-Φ1

    D2

    n-Φ2

    25F

    		p (D)-8

    500

    300

    145

    110

    25

    Rétrécir

    Φ25

    Rétrécir

    v

    32F

    		p (D)-11

    500

    300

    145

    110

    32

    Rétrécir

    Φ25

    Rétrécir

    v

    40F

    		p (D)-18

    560

    320

    145

    140

    110

    4-Φ18

    100

    4-Φ18

    v

    50F

    		p (D)-22

    590

    320

    145

    140

    125

    4-Φ18

    110

    4-Φ18

    v

    80F

    		p (D)-30

    750

    415

    140

    325

    160

    8-Φ18

    145

    4-Φ18

    v

    80F

    		p (D)-32

    750

    415

    140

    325

    160

    8-Φ18

    145

    4-Φ18

    v

Aperçu de la montre
Pompe auto-amorçante de type direct FPZ
