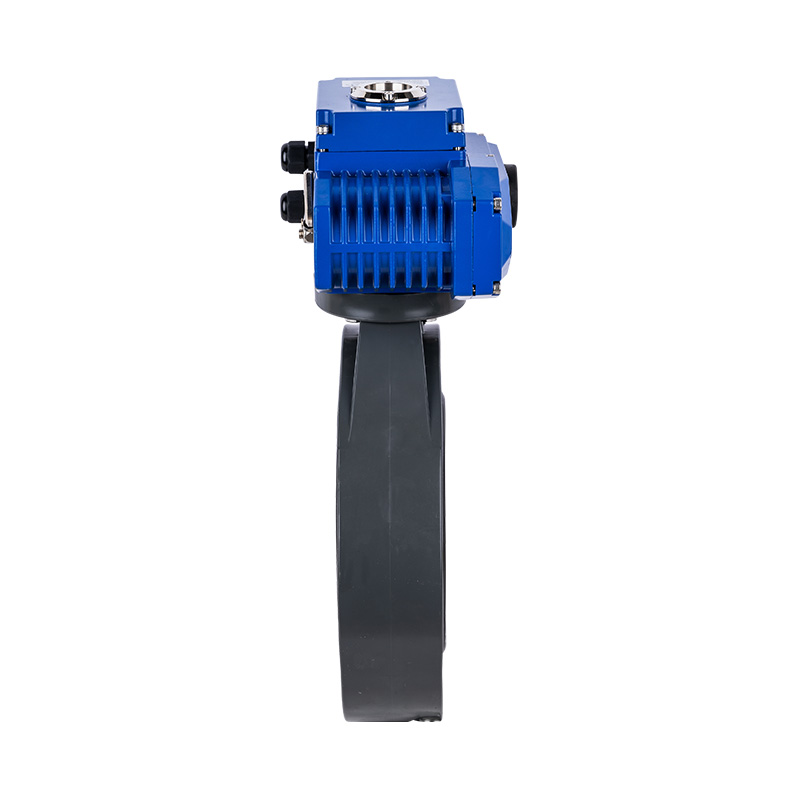

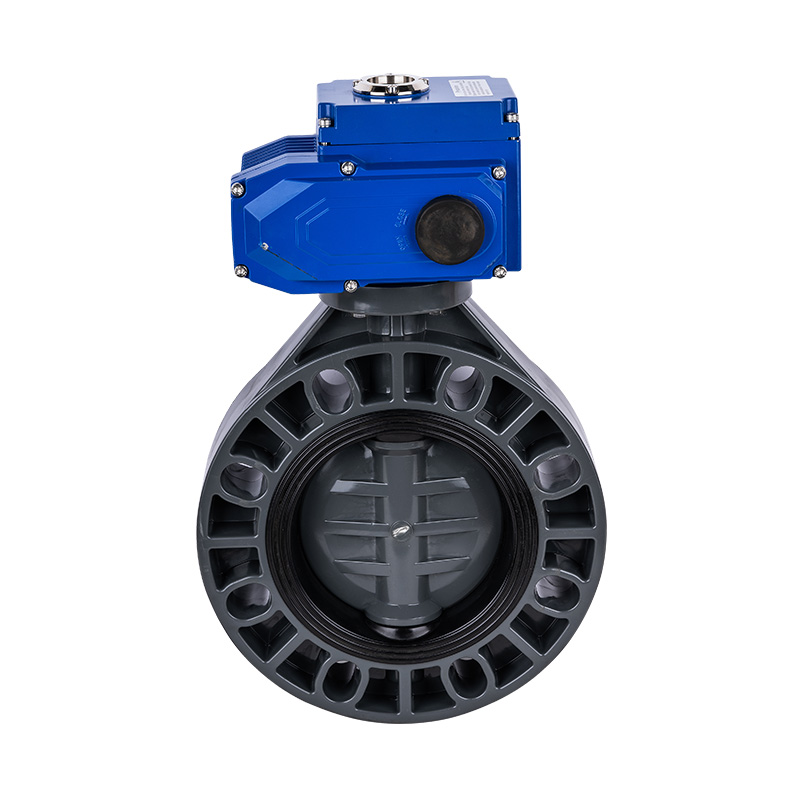

Vanne papillon électrique FRPP D971X-10S DN32-1000 1-1/4"-30" norme ANSI

Vanne papillon à commande électrique FRPP, joint central à joint souple DN32-1000, vanne papillon en plastique industrielle et résidentielle norme ANSI
Mode de fonctionnement : automatique
Type de connexion : plaquette
Structure  : Centrale commune
Type de joint : joint forcé
Tige  : Standard
Classe de pression : 1,0 Mpa (10 bar)
Température de fonctionnement : -20 ~ 120 °C
Matériau du joint : joint souple
Application : utilisation industrielle, utilisation dans l'industrie de l'eau
Matériau de la tige : acier, acier inoxydable
Marque : KXPV
Taille : DN32-1000
Origine : Zhejiang, Ningbo

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Caractéristiques structurelles du produit

1. Les vannes papillon de la série en plastique technique sont fabriquées à partir de FRPP, PVDF, PVC-C, PVC-U, HPP et d'autres matériaux thermoplastiques résistants à la corrosion, moulés en un seul processus d'injection, offrant une forte résistance à la corrosion.
2. Un caoutchouc hautement résistant à la corrosion est utilisé pour garantir les performances d'étanchéité de la vanne, ce qui la rend adaptée au transport de fluides à haute viscosité.
3. La vanne a une structure simple avec une rotation de 90° pour une ouverture et une fermeture rapide, une installation facile et de bonnes performances de régulation.
4. L'actionnement peut être contrôlé à distance via un ordinateur ou un centre de contrôle, permettant à la vanne de réguler le débit et le débit du fluide, rendant le fonctionnement plus pratique, plus efficace et notamment les coûts de main-d'œuvre tout en assurant la sécurité du personnel sur site.

Tableau des matériaux des pièces

Non. Nom Matériel Qté.
CPVC PVC PVDF HPP FRPP
1 Corps CPVC PVC PVDF HPP FRPP 1
2 Disque CPVC PVC PVDF HPP FRPP 1
3 Caoutchouc d'étanchéité FPM EPDM FPM EPDM 1
4 Tigé Acier 1

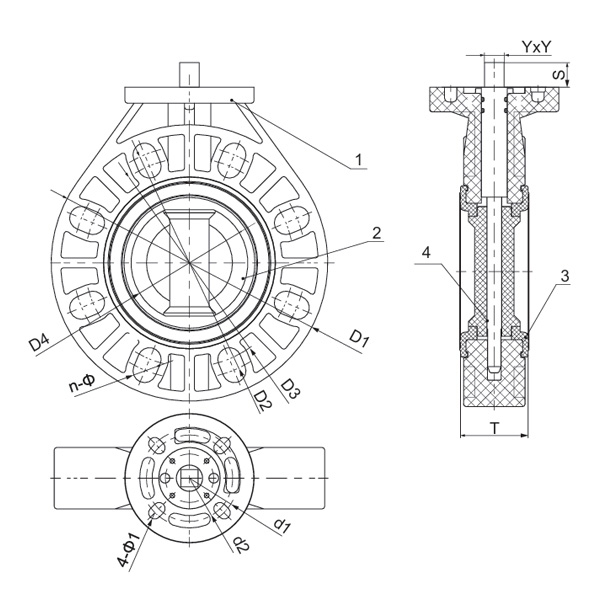

Liste des dimensions

Spécification D1(mm) D2(mm) D3(mm) D4(mm) T(mm) n-Φ(mm) YxY(mm) S(mm) d1(mm) d2(mm) 4-Φ1(mm)
1¼"(32) 140 106 89 33 35 4-Φ17 11x11 12 50 50 4-Φ7
1½"(40) 148 110 98 41.5 39 4-Φ19 14x14 12 72 68 4-Φ10
2"(50) 162 125 110 48.5 43 4-Φ19 14x14 12 72 68 4-Φ10
2½"(65) 180 145 130 63 45 4-Φ19 14x14 16 72 68 4-Φ10
3"(80) 198 160 150 75.5 45 8-Φ19 14x14 16 72 68 4-Φ10
4"(100) 225 191 170 95 56.5 8-Φ19 17x17 18 80 70 4-Φ10
5"(125) 255 216 200 120 65 8-Φ23 17x17 18 80 70 4-Φ10
6"(150) 285 241 225 143.5 75 8-Φ23 17x17 23 80 70 4-Φ10
8"(200) 340 299 295 195 85 8-Φ23 22x22 23 80 70 4-Φ10
10"(250) 423 366 350 245.5 110 12-Φ23x32 22x22 30 102 102 4-Φ12
12"(300) 495 436 400 291.5 115 12-Φ23x42 22x22 30 102 102 4-Φ12
14"(350) 555 470 460 340 127 16-Φ22 12-Φ29 22x22 35 102 102 4-Φ12
16"(400) 607 540 515 399 140 16-Φ23x45 27x27 35 140 140 4-Φ18
18"(450) 645 583 565 446 150 20-Φ28,5 16-Φ34,5 27x27 40 165 165 4-Φ22
20"(500) 708 640 615 494 150 20-Φ26x41 36x36 40 165 165 4-Φ22
24"(600) 820 750 725 570 170 20-Φ35x47 36x36 40 254 254 4-Φ22
