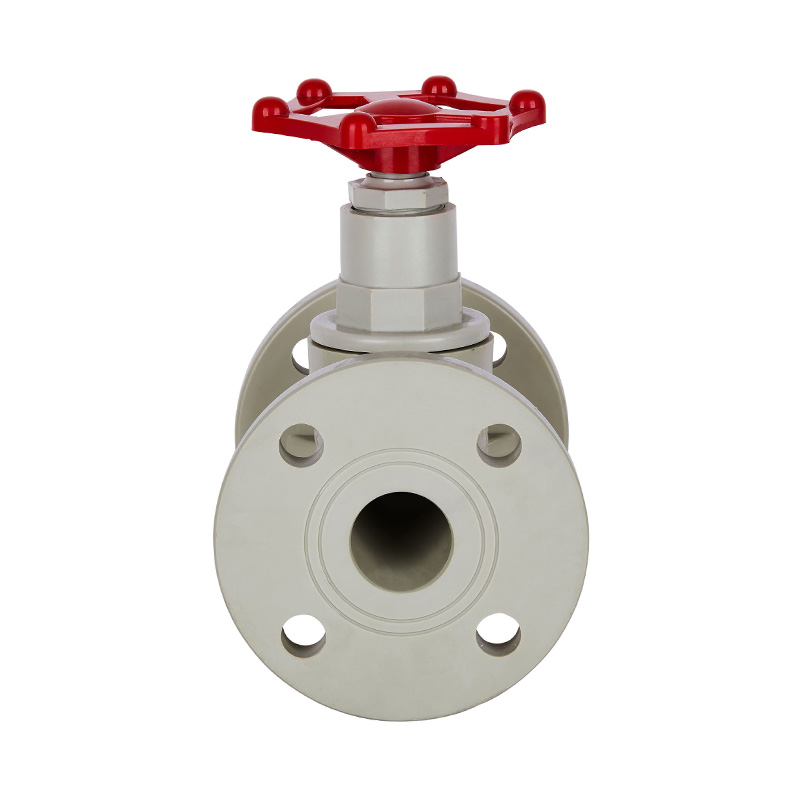

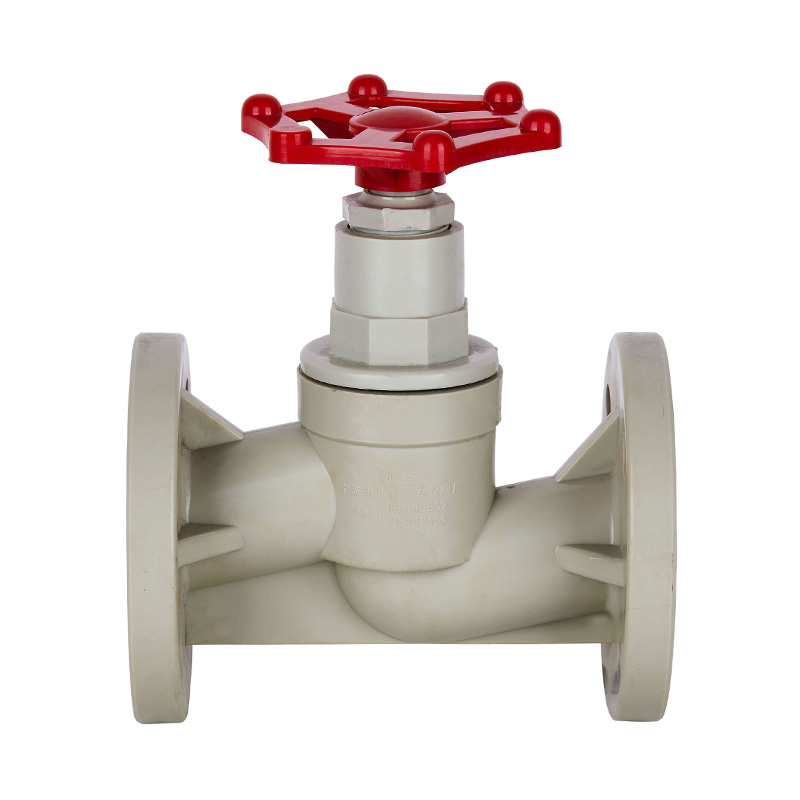

Vanne à soupape à bride PPH J41F-10S DN15-150 1/2"-6" norme ANSI

Vanne à soupape à bride PPH, Mini vanne en plastique industrielle adaptée aux besoins du client DIN, 2 ou 6 pouces, norme ANSI
Origine : Zhejiang, Ningbo
Marque : KXPV
Modèle : J41F-10S
Application : Général
Matériel: Plastique
Température moyenne : élevée, moyenne
Pression : basse pression
Alimentation : Manuel
Médium : Acide
Taille du port : DN15–DN150
Structure : Arrêt
Matériau du corps : PPH
Connexion : extrémité à bride
Classe de pression : 1,0 Mpa (10 bar)
Type de vanne : 1 voie
Milieu approprié : acide, alcalin
Garantie : 12 mois
Température : -20 ~ 110 ℃
Délai de livraison : 7 jours
Quantité minimale de commande : 1 pièce

Caractéristiques structurelles du produit

1. Le corps de vanne en plastique offre une excellente résistance à la corrosion et à l'usure.
2. Conception compacte, rentable et haute performance.
3.Valves disponibles pour le réglage du débit.

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tableau des matériaux des pièces

Non. Nom Matériel Qté.
PVC-C PVC-U PVDF HPP FRPP
1 Corps PVC-C PVC-U PVDF HPP FRPP 1
2 Bloc de verrouillage PVC-C PVC-U PVDF HPP FRPP 1
3 Connecteurs PVC-C PVC-U PVDF HPP FRPP 1
4 Tigé PVC-C PVC-U PVDF HPP FRPP 1
5 Couvercle d'étanchéité PVC-C PVC-U PVDF HPP FRPP 1
6 Sceau de Sten PTFE 1
7 Roue Matériau en alliage 1

Non. Nom Matériel Qté.
PVC-C PVC-U PVDF HPP FRPP
1 Roue Matériau en alliage 1
2 Écrou d'étanchéité PVC-C PVC-U PVDF HPP FRPP 1
3 Sceau de Sten PTFE 1
4 Vis Acier 8
5 Tigé (PVC-C/PVC-U/PVDF/HPP/FRPP) AcierAcier 1
6 Plafond PVC-C PVC-U PVDF HPP FRPP 1
7 Corps PVC-C PVC-U PVDF HPP FRPP 1
8 Caoutchouc d'étanchéité FPM EPDM FPM EPDM 1
9 Bonnet PVC-C PVC-U PVDF HPP FRPP 1



Non. Nom Matériel Qté.
PVC-C PVC-U PVDF HPP FRPP
1 Roue Matériau en alliage 1
2 Écrou d'étanchéité PVC-C PVC-U PVDF HPP FRPP 1
3 Soutien-gorge (PVC-C/PVC-U/PVDF/HPP/FRPP) AcierAcier 1
4 Vis Acier 8
5 Tigé (PVC-C/PVC-U/PVDF/HPP/FRPP) AcierAcier 1
6 Plafond PVC-C PVC-U PVDF HPP FRPP 1
7 Corps PVC-C PVC-U PVDF HPP FRPP 1
8 Caoutchouc d'étanchéité FPM EPDM FPM EPDM 1
9 Bonnet PVC-C PVC-U PVDF HPP FRPP 1

Liste des dimensions

Spécification D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
1/2"(15) 60 105 155 18 4-Φ14
3/4"(20) 70 105 155 18 4-Φ14
1"(25) 79 115 160 20 4-Φ14
1¼"(32) 89 135 185 20 4-Φ18
1½"(40) 98 150 200 20 4-Φ18

Spécification D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
2"(50) 121 165 230 20 4-Φ18

Spécification D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
1/2"(15) 60 105 155 18 4-Φ14
3/4"(20) 70 105 155 18 4-Φ14
1"(25) 79 115 160 20 4-Φ14
1¼"(32) 89 135 185 20 4-Φ18
1½"(40) 98 150 200 20 4-Φ18
