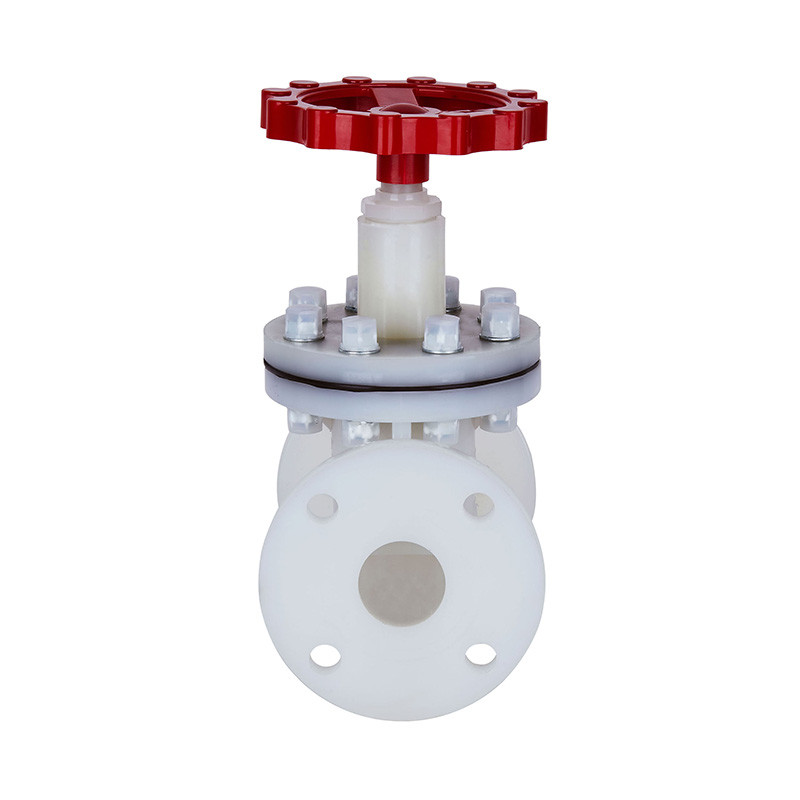

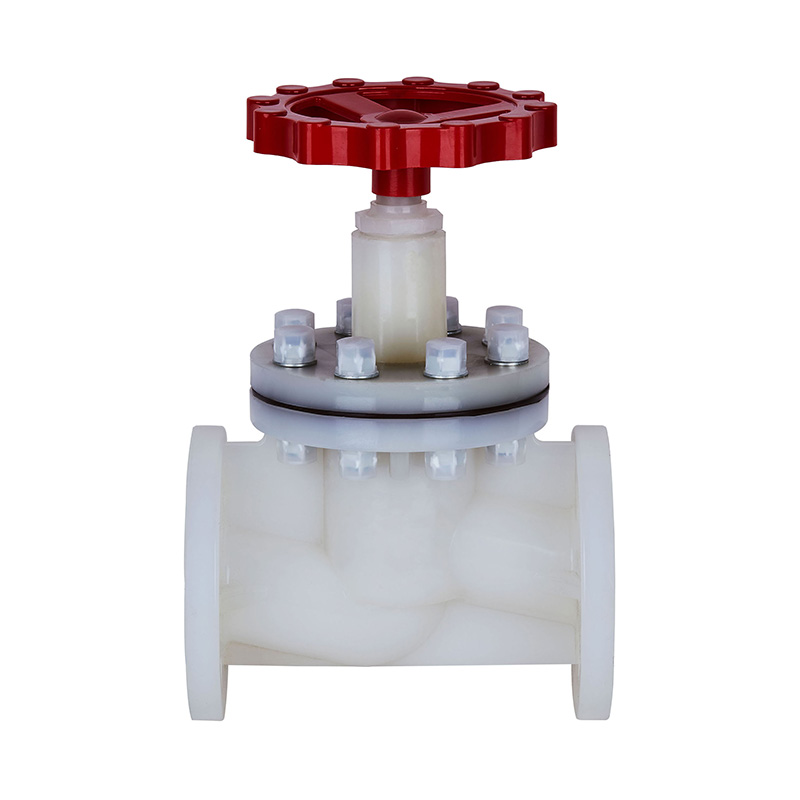

Vanne à soupape à bride en PVDF DN15-150

Vanne à soupape à bride en PVDF DN15-150

Type de bride PVDF Robinet d'arrêt sphérique Robinet d'arrêt sphérique en plastique à vapeur industrielle chimique à bas prix pour l'utilisation de l'eau et des ménages

N° de modèle : J11F-10S

Matériel:Plastique

Forme de connexion : bride

Mode de conduite : Manuel

Pression nominale : 10 kg

Canal : Type droit

Structure : robinet à tournant sphérique fixe

Type : robinet à tournant sphérique fixe

Fonction : Vanne de dérivation

Température : haute température

Application : utilisation industrielle, utilisation industrielle de l'eau, utilisation domestique

Marque : KXPV

Spécification : DN15-DN100

Origine : Beilun Ningbo Chine

Code SH :8481804090

0086 180 6712 3173 Contactez-nous
PREV：Vanne à soupape à bride PPH DN15-150
NEXT：Vanne à soupape à bride UPVC DN15-150
  • Description
  • Informations Complémentaires
  • Principales caractéristiques structurelles

    1. Le corps en plastique a une excellente résistance à la corrosion, aux produits chimiques et à l'abrasion.

    Conception 2.Compact, de haute qualité et peu coûteuse.

    3. Fournir un réglage du débit.

    Jableau des matériaux des pièces

    Non.

    Nom

    Matériel

    1

    Volant à main

    Matériau en alliage

    2

    Écrou d'étanchéité

    FRPP, PVDF, CPVC, UPVC, PPH

    3

    Joint de culasse

    PTFE

    4

    Écrou borgne

    FRPP

    5

    Écrous hexagonaux

    Acier

    6

    Remplissage

    Acier

    7

    Bonnet

    FRPP, PVDF, CPVC, UPVC, PPH

    8

    Goujon à double tête

    Acier

    9

    Tige

    Acier Plastique

    10

    Plafonnement

    FRPP, PVDF, CPVC, UPVC, PPH

    11

    Corps

    FRPP, PVDF, CPVC, UPVC, PPH

    12

    Une rondelle en caoutchouc

    EPDM, FPM

    13

    Écrous hexagonaux

    Acier

    14

    Écrou borgne

    FRPP

    Schéma détaillé de l'assemblage du robinet d'arrêt sphérique à bride

    Liste des dimensions

    DN (mm)

    D1

    D2

    H

    L

    		T

    n-Φ

    Go

    JIS

    ANSI

    Go

    JIS

    ANSI

    15(1/2")

    105

    65

    70

    2.38

    220

    154

    18

    4-Φ14

    4-Φ15

    4-Φ16

    20 (3/4")

    105

    75

    75

    2.76

    220

    154

    18

    4-Φ14

    4-Φ15

    4-Φ16

    25 (1")

    115

    85

    90

    3.13

    220

    160

    20

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4")

    135

    100

    100

    3.45

    250

    185

    20

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2")

    150

    110

    105

    3.88

    275

    200

    20

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2")

    165

    125

    120

    4.74

    350

    230

    20

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2")

    185

    145

    140

    5.49

    390

    295

    24

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3")

    200

    160

    150

    6

    400

    310

    25

    8-Φ18

    8-Φ19

    4-Φ19

    100 (4")

    220

    180

    175

    7.5

    410

    350

    26

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5")

    250

    210

    210

    8.5

    430

    400

    30

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6")

    285

    240

    240

    9.51

    480

    480

    33

    8-Φ23

    8-Φ23

    8-Φ22
