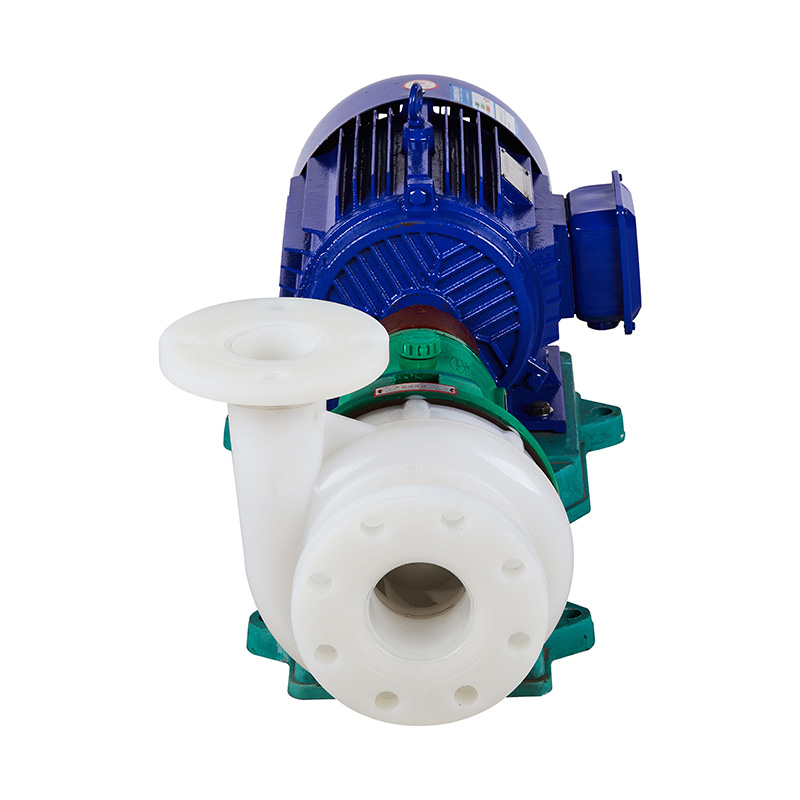

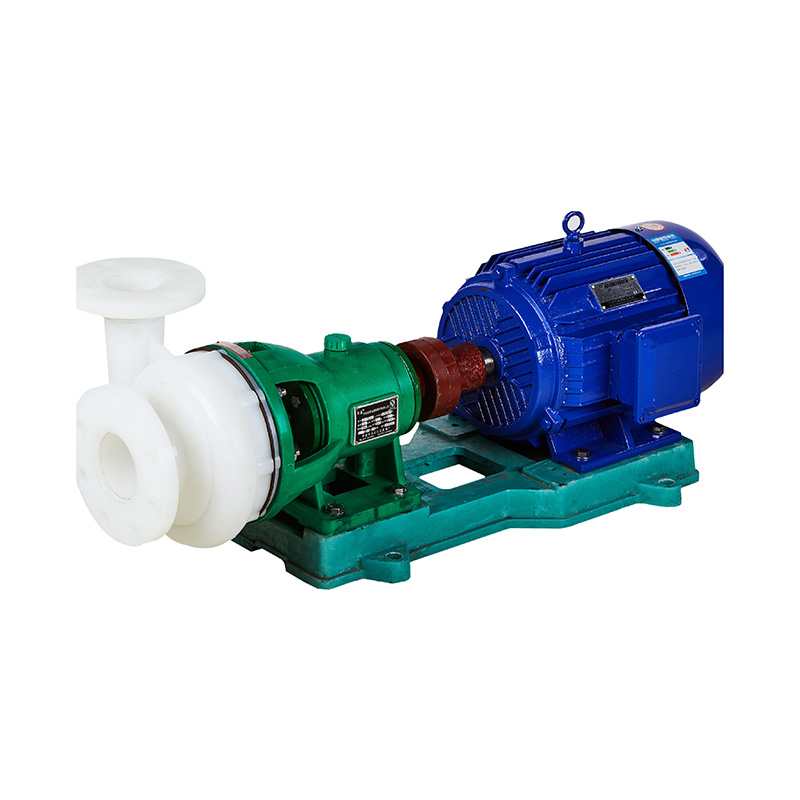

Pompe centrifuge couplée à l'arbre FV Norme GB

Pompe centrifuge en plastique résistante à la corrosion de type série FV à connexion directe
Nom de la marque: KXPV
Lieu d'origine : Ningbo, Zhejiang
Application : traitement des eaux usées, produits chimiques
Pression : personnalisée, haute pression
Structure : Pompe centrifuge de type direct
Taille de sortie : personnalisée
Puissance : Électrique
Nom du produit : pompe centrifuge
Type : Direct
Taille : 25FV-8D (0,55 kW) --- 100FV-32D (15 kW)
Délai de livraison : 7 jours
MOQ: 1 pièce
Utilisation : Industrie
Capacité d'approvisionnement : 10 000 pièces/pièces par mois

Spécifications des pompes PVDF et FRPP
Notre usine est spécialisée dans la fabrication de pompes centrifuges et auto-amorçantes entièrement en plastique résistantes à la corrosion en deux matériaux — PVDF et FRPP — à travers quatre séries (FV, FP, FVZ, FPZ).  Les pompes PVDF conviennent à la manipulation d'acides forts, d'oxydants puissants, d'halogènes, d'hydrocarbures aromatiques, de composés aliphatiques et de solvants chlorés, avec une plage de températures de fonctionnement de -40°C à 140°C.  Les pompes FRPP sont idéales pour les alcalis forts ainsi que pour les acides, bases, sels et leurs dérivés, avec une plage de températures de fonctionnement de -40°C à 90°C.  Les pompes sont généralement entraînées par des moteurs de type Y économes en énergie. Des moteurs antidéflagrants peuvent être fournis sur demande.
Si les utilisateurs ont des exigences particulières concernant le débit, la hauteur, la vitesse ou la puissance, notre usine propose une assistance technique pour fournir des solutions personnalisées.

Liste des limites de température des applications
Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃
Entretien des installations

1. Après un transport longue distance vers le site de production, la pompe doit être déballée et inspectée avant l'installation pour garantir que tous les composants de la pompe sont intacts. Toutes les attaches desserrées doivent être resserrées. Vérifier la concentricité de l'arbre de la pompe et de l'arbre du moteur et corriger tout jeu.

2. Le corps de la pompe est entièrement moulé par injection à partir de résine PVDF ou FRPP. La tuyauterie de sortie doit avoir un support ou un support, et la bride ne doit pas reposer uniquement sur la pression pour résister à la pression afin d'éviter toute déformation et tout dommage. La perte d'eau doit être minimisée dans la tuyauterie d'entrée et pas plus de deux coudes à 90° ne doivent être utilisés. Les pompes centrifuges FP et FV doivent avoir un clapet de pied installé à l'avant du tuyau d'aspiration pour garantir que le corps de la pompe est rempli de liquide avant de démarrer. Une crépine doit être installée à l'entrée du tuyau d'aspiration ou du clapet de pied pour empêcher les débris d'être aspirés dans le corps de la pompe et garantir un bon fonctionnement.

3. Les boulons aux points de connexion du corps de la pompe doivent être serrés uniformément et les connexions des tuyaux d'entrée et de sortie doivent être serrées et étanches. Sinon, l'extraction sous vide sera affectée, le liquide pourrait ne pas être aspiré ou le débit ou la hauteur pourrait être insuffisant.

Pompe auto-amorçante

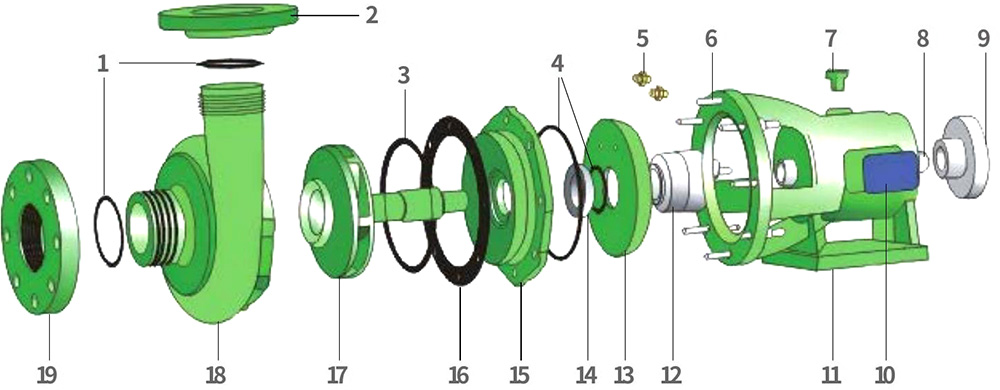

Type de connexion d'arbre Dessin détaillé de l'ensemble de pompe centrifuge

Tableau des matériaux des pièces

Non.

Nom

Matériel

1

Bague d'étanchéité

EPDM, FPM

2

Corps de pompe

FRPP,PVDF

3

Bague d'étanchéité

EPDM,FPM

4

Bague d'étanchéitég

EPDM,FPM

5

Couvercle d'eau de refroidissement

Acier

6

Goujon à double tête

Acier、Stainless steel

7

Bouchon de trou d'huile

FRPP

8

Essieu porteur

Acier

9

Couplage

fonte

10

Plaque de date

Aluminium

11

Soutien

FRPP/fontePVDF/fonte

12

La garniture mécanique bouge

Sic

13

Refroidit le couvercle

FRPP

14

Liaison statique à garniture mécanique

Sic

15

Couverture

FRPP,PVDF

16

Film de scellement

EPDM, FPM

17

Arbre de turbine

FRPP/AcierAcier PVDF

18

Corps de pompe

FRPP,PVDF

19

Bride d'entrée

FRPP,PVDF

Pompe auto-amorçante

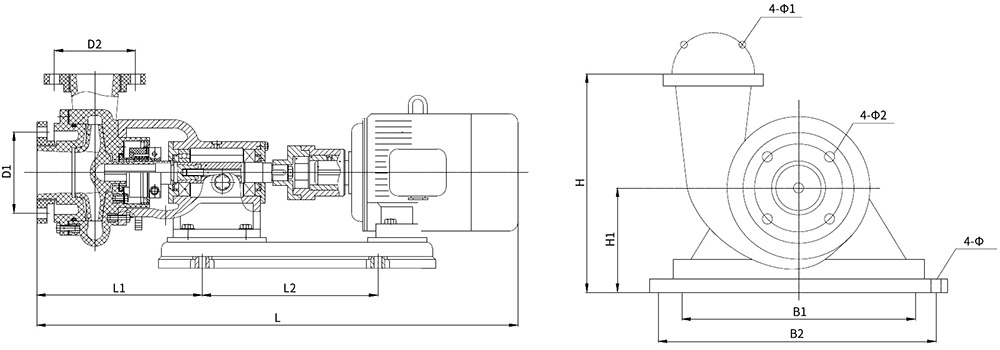

Liste des dimensions                                                   Unité :mm

Type/Dimensions

Liste des dimensions

Bride d'entrée

Corps de pompe

L

L1

L2

B1

B2

H

H1

4-Φ

D1

n-Φ2

D2

n-Φ1

40F

p (D)-25

830

185

415

245

340

310

170

4-16

110

4-18

100

4-18

v

50F

p (D)-28

840

300

430

250

340

322

170

4-16

125

4-18

110

4-18

v

65F

p (D)-26

850

295

430

250

340

345

182

4-16

145

4-18

125

4-18

v

80F

p (D)-30

960

330

430

250

340

380

185

4-16

160

8-18

145

4-18

v

80F

p (D)-32

960

330

430 250

340

380

185

4-16

160

8-18

145

4-18

v

100F

p (D)-20

1140

275

635

285

405

450

250

4-18

180

8-18

160

8-18

v

100F

p (D)-32 1200

275

635

285

405

450

250

4-18

180

8-18

160

8-18

v
