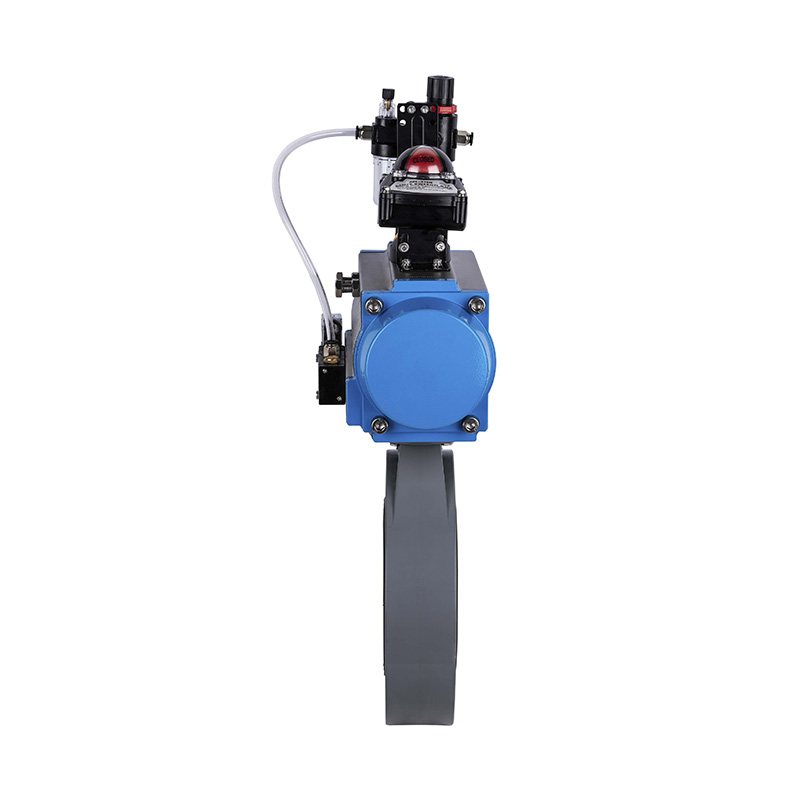

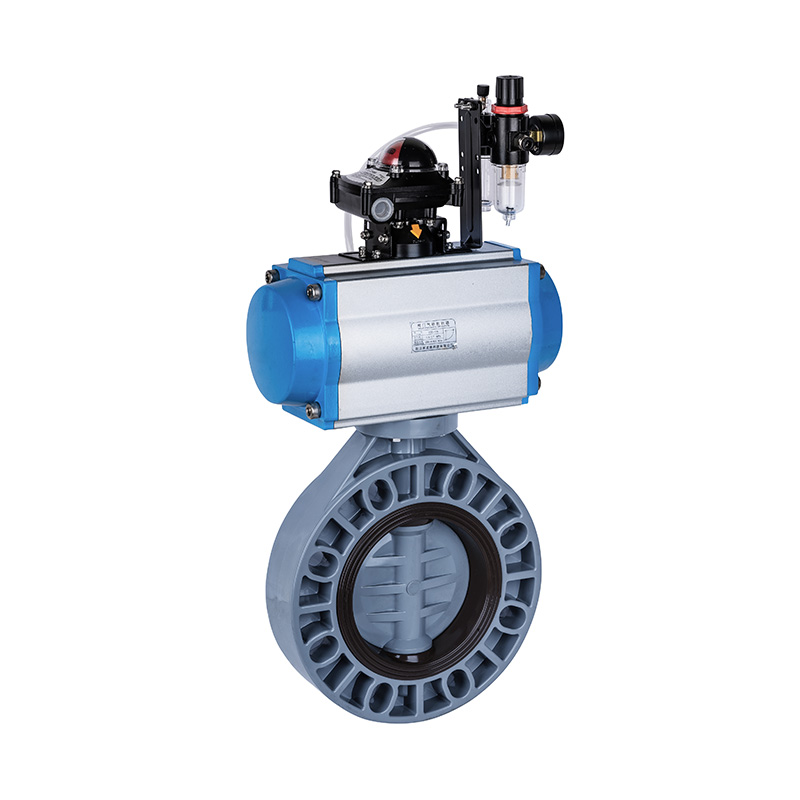

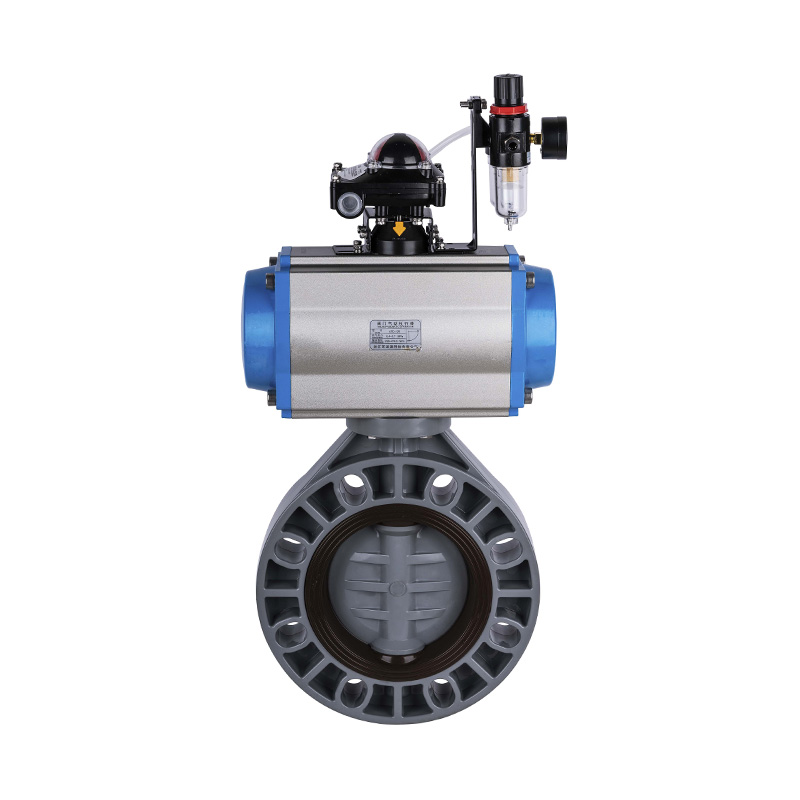

Norme pneumatique de la vanne papillon DN32-1000 GB de PVC-C D671X-10S

Vanne papillon automatique pneumatique PVC-C, joint central, joint souple, DN32-1000, vanne papillon en plastique industriel et domestique
Mode d'action : automatique
Type de connexion : plaquette
Structure  : Centrale commune
Type de joint : joint forcé
Type de valve : Standard
Classe de pression : 1,0 Mpa (10 bar)
Température de fonctionnement : -20 ~ 95 °C
Matériau de la surface du joint : joint souple
Applications : Industriel, Eau industrielle
Type de valve : acier, acier inoxydable
Nom de la marque : KXPV
Spécifications : DN32-1000
Lieu d'origine : Ningbo, Zhejiang

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Caractéristiques structurelles du produit

1. Ces vannes papillon en plastique technique sont moulées par injection à partir de thermoplastiques résistants à la corrosion tels que le FRPP, le PVDF, le PVC-C, le PVC-U et le PPH, offrant une forte résistance à la corrosion.
2. Un caoutchouc hautement résistant à la corrosion est utilisé pour assurer une étanchéité parfaite, ce qui les rend adaptés au transport de fluides à haute viscosité.
3. Ils présentent une structure simple, une rotation à 90° pour une ouverture et une fermeture rapide, une installation facile et un excellent réglage.
4. L'actionnement peut être contrôlé à distance via un ordinateur ou un centre de contrôle, permettant l'ouverture et la fermeture de la vanne pour contrôler le débit et le débit du fluide. Cela offre plus de commodité et de rapidité, réduit les coûts de main-d'œuvre et garantit la sécurité des travailleurs sur site.

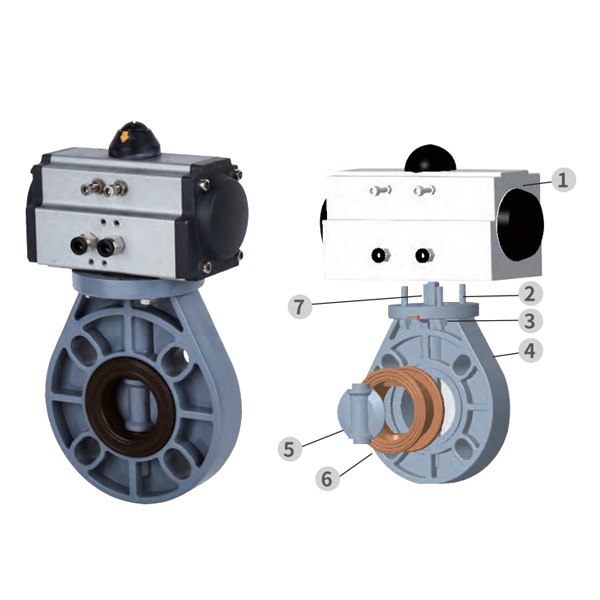

Tableau des matériaux des pièces

Non. Nom Matériel
1 Actionneur pneumatique Alliage d'Aluminium
2 Goujon Acier,Acier inoxydable
3 Ecrou hexagonal Acier SS、Acier
4 Corps FRPP, PVDF, PVC-C, PVC-U, PPH
5 Plaque de soupape FRPP, PVDF, PVC-C, PVC-U, PPH
6 Caoutchouc d'étanchéité EPDM,FPM
7 Tigé Acier,Acier inoxydable

Liste des dimensions

DN(mm) D1 D2 D3 T H n-Φ
FR JIS ANSI FR JIS ANSI
32(11/4") 140 100 100 88.9 33 35 270 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 280 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 300 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65(21/2") 180 145 140 139.7 64 42 310 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80(3") 200 160 150 152.4 77 42 400 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 410 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 500 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 530 8-Φ23X34 8-Φ23X34 8-Φ23X34
200(8") 340 295 290 298.5 196.5 81 600 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250(10") 420 350 355 362 245.5 110 650 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300(12") 500 400 431.8 291.5 115 750 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 850 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 950 16-Φ36X52 16- Φ 36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 1050 20-Φ25 20-Φ27 16- Φ 33
500(20") 705 620 620 635 494 150 1140 20-Φ26X33 20-Φ27X33 20-Φ26X33
600(24") 816 725 749.3 570 170 1290 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 1530 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 1690 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000(40") 1230 1160 1160 935 236 1800 28- Φ 36X52 28-Φ39
