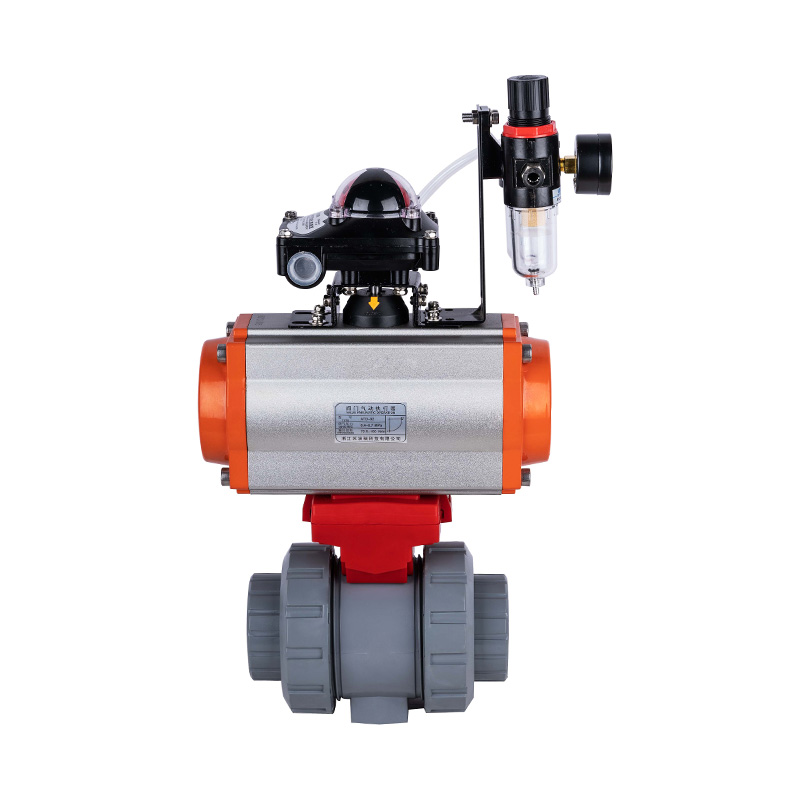

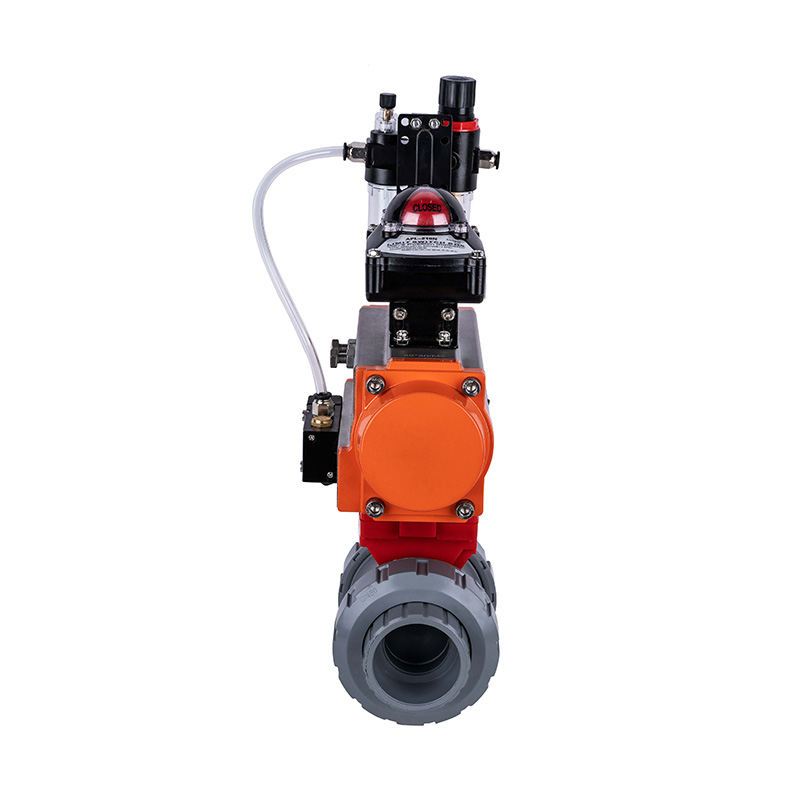

Vanne à boisseau sphérique à prise pneumatique CPVC DN15-100

Non.

Nom

Matériel

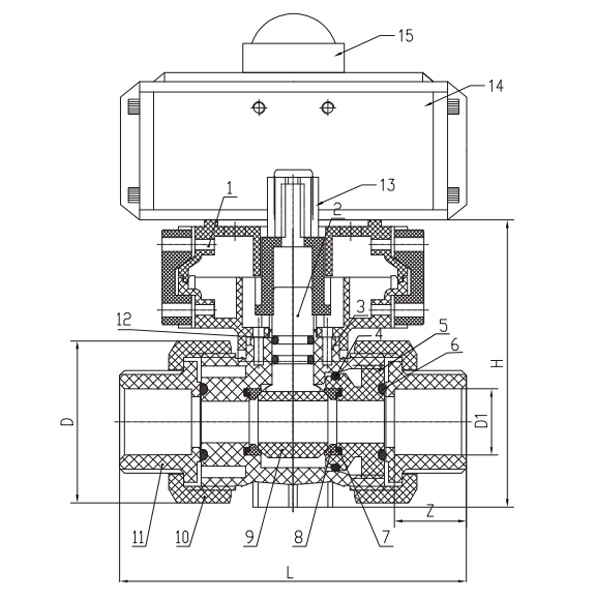

Qté.

1

Électrique/
Support d'actionneur pneumatique

Matériau en alliage

l

2

Tige

PPH, CPVC, UPVC, FRPP, PVréF

1

3

Corps

PPH, CPVC, UPVC, FRPP, PVDF

4

Joint torique du siège 1

FPM, EPDM

1

5

Siège de joint

PPH, CPVC, UPVC, FRPP, PVDF

1

6

Joint torique du siège 2

FPM, EPDM

2

7

Joint torique du siège 3

FPM, EPDM

2

8

Joint à bille

PTFE

2

9

Corps de balle

PPH, CPVC, UPVC, FRPP, PVDF

1

10

Ecrou de maintien

PPH, CPVC, UPVC, FRPP, PVDF

2

11

Joints d'union

PPH, CPVC, UPVC, FRPP, PVDF

2

12

Joint torique de tige

FPM,EPDM

2

13

Connecteur de tige

Matériau en alliage

1

14

Actionneur pneumatique

Alliage

1

15

Signal électromagnétique
unité de rétroaction

Alliage

1

DN

D

D1

L

Z

H

15

50

20

110

20.3

87.8

20

58

25

126

24

97.5

25

70

32

140

26.8

106.6

32

85

40

160

30

123.5

40

98

50

170

32

138.5

50

124

63

190

37

163.5

65

135

75

230

44

191

80

158

90

280

51

222.5

100

192

110

340

61

261.5
