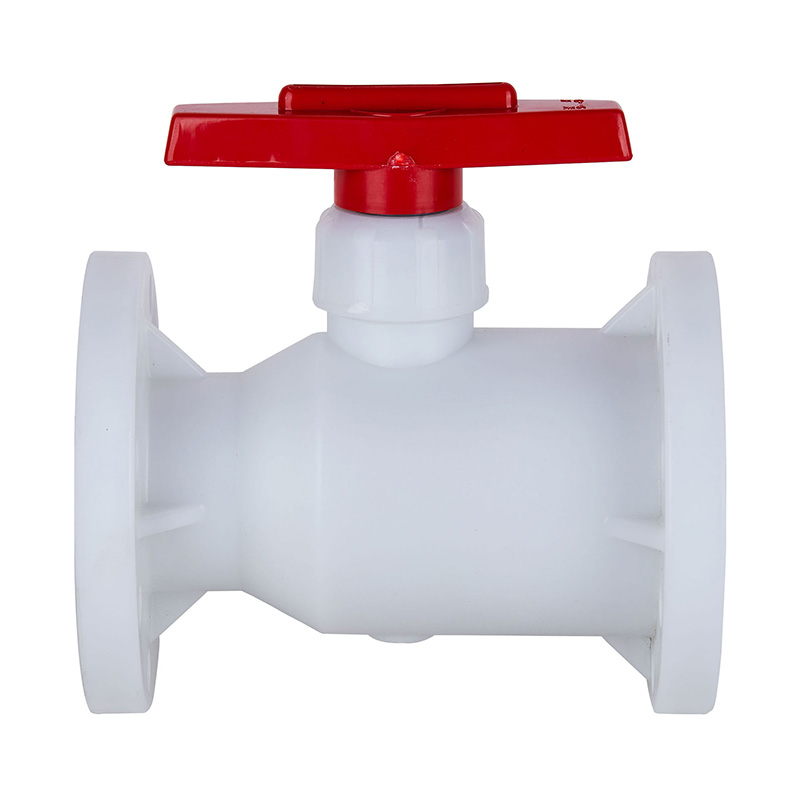

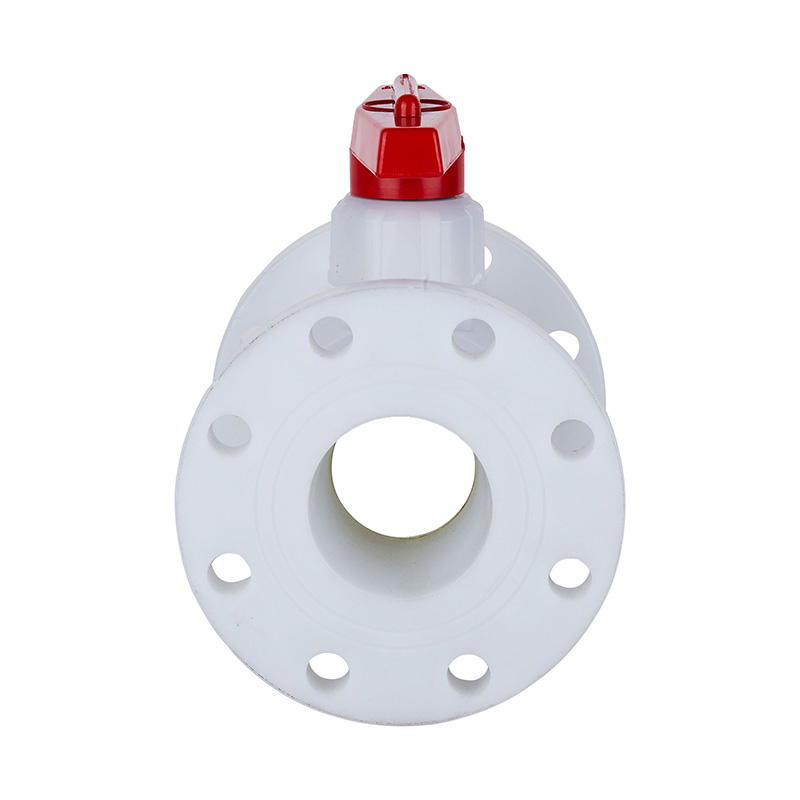

Vanne à soupape à bride FRPP Q41F-10S DN15-300 1/2"-12" norme ANSI

Corps FRPP/RPP Robinet à boisseau sphérique fixe à bride en plastique haute température, droit, DN15-DN100, pour utilisation industrielle de l'eau, norme ANSI
Modèle : Q41F-10S
Matériel: Plastique
Type de connexion : à mariée
Mode de fonctionnement : manuel
Pression nominale : 10 kg
Canal d'écoulement : tapez direct
Structure  : Robinet à tournant sphérique fixe
Fonction : vanne de dérivation
Température : haute température
Application  : Utilisation industrielle, utilisation pour le traitement de l'eau
Spécification : DN15 à DN100
Origine : Zhejiang, Ningbo
Code SH : 8481804090

Classe de pression : 1,0 Mpa (10 bar)

Caractéristiques structurelles réu proréuit

1. Les robinets à tournant sphérique rée la série en plastique technique sont fabriqués à partir rée matériaux thermoplastiques résistants à la corrosion tels que le FRPP, le PVréF, le PVC-C, le PVC-U et le HPP, formés par moulage par injection unique, offrant une forte résistance à la corrosion.
2. Étanchéité fiable avec un faible couple de fonctionnement.
3. Faible résistance aux fluides et ouverture et fermeture rapides.
4. structure simple avec une apparence attrayante.

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVréF 40 ℃ ~ 150 ℃

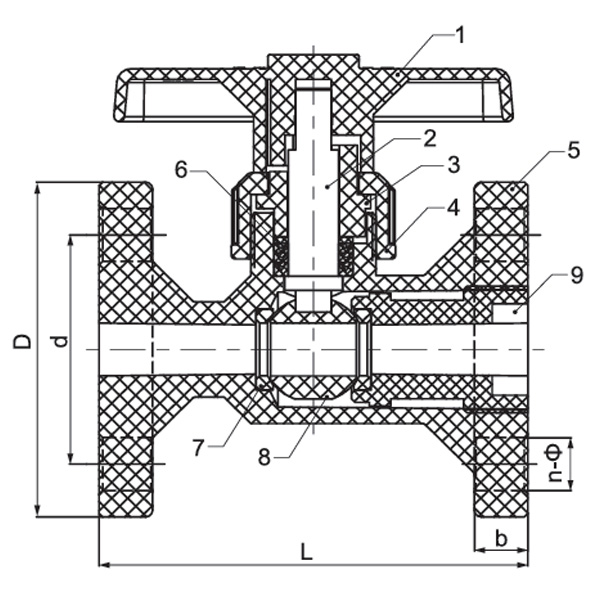

Tableau des matériaux des pièces

Non. Nom Matériel Qté.
1 Poignée Matériau en alliage 1
2 Tigé PVC-C, PVC-U, PVDF, PPH, FRPP 1
3 Bouchon intérieur PVC-C-C,PVC-U,PVDF,PVC-C-C,PVC-C 1
4 Écrou de retenue PVC-C, PVC-U, PVDF, PPH, FRPP 1
5 Corps PVC-C, PVC-U, PVDF, PPH, FRPP 1
6 Sceau de Sten PTFE 4/5
7 Sceau de Sten PTFE 2
8 Ballée PVC-C, PVC-U, PVDF, PPH, FRPP 1
9 Siège de joint PVC-C, PVC-U, PVDF, PPH, FRPP 1

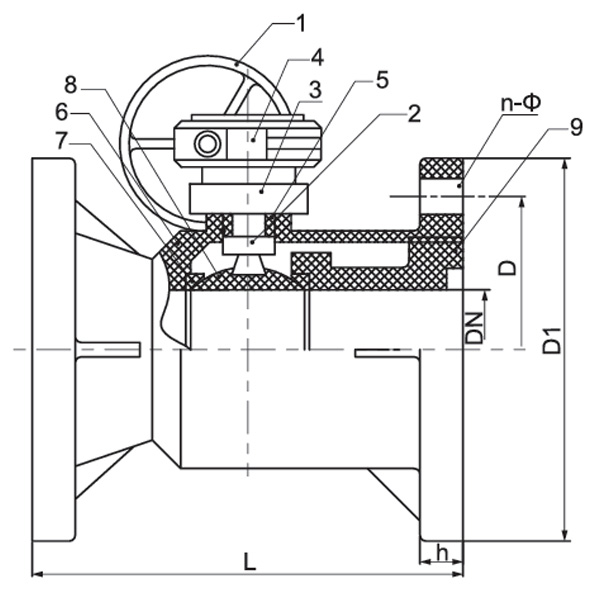

Non. Nom Matériel Qté.
1 Roue fonte 1
2 Tigé (FRPP, FRPP, PVDF, FRPP, FRPP) Fer 1
3 Bouchon intérieur (PVC-C,PVC-C,PVDF,PVC-C,PVC-C)-C 1
4 Engrenage à vis sans fin fonte 1
5 Bague d'étanchéité PTFE 1
6 Corps PVC-C, PVC-U, PVDF, PPH, FRPP 4/5
7 Bague d'étanchéité PTFE 2
8 Ballée PVC-C, PVC-U, PVDF, PPH, FRPP 1
9 Siège de joint PVC-C, PVC-U, PVDF, PPH, FRPP 1

Liste des dimensions

Spécification d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
2"(50) 121 160 185 22 4-Φ19
4"(100) 191 215 285 25 8-Φ19
5"(125) 216 245 357 31 8-Φ22
6"(150) 241 280 410 30 8-Φ23

Spécification d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
8"(200) 299 335 400 35 8-Φ23
10"(250) 362 406 450 38 12-Φ25
