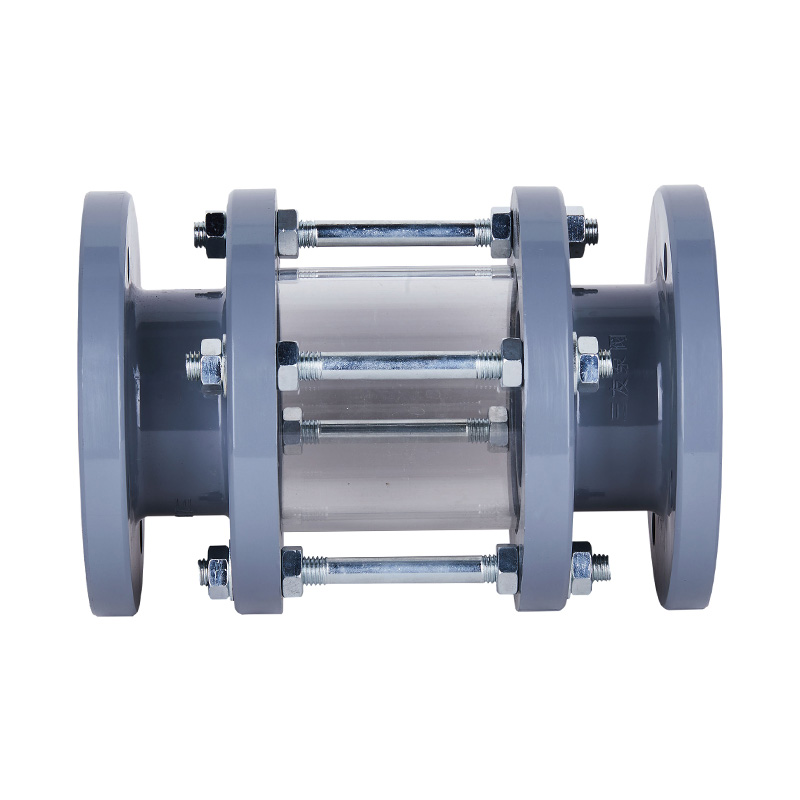

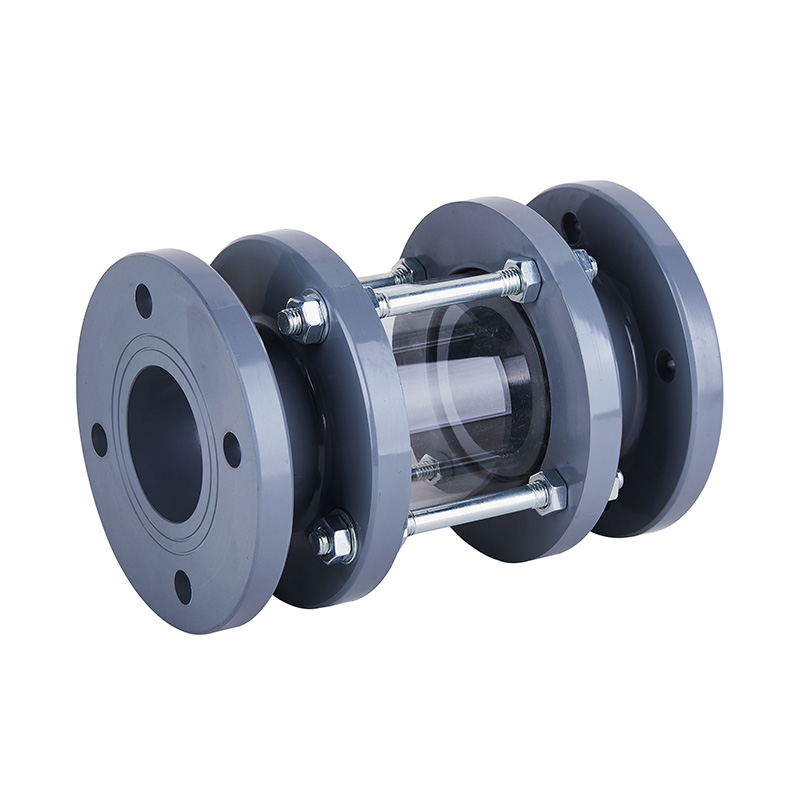

Verre de vue CPVC gris DN25-200 forme réductrice de bride de niveau d'huile en plastique à haute pression verre de vue norme JIS DIN ANSI
Lieu d'origine : Zhejiang, Chine
Nom de marque:KXPV
Matériel: CPVC
Techniques : Forgé
Couleur:Gris
Connexion : Bride
Forme:Réduire
Code de la tête : hexagone
Nom du produit : verre de vue.
Taille : DN25-200
Délai de livraison : 7 jours
Quantité minimale de commande : 1 pièce
Capacité d'approvisionnement : 10000 pièces/pièces par mois
| Tableau des matériaux des pièces |
Dessin détaillé de l'assemblage du voyant
| Non. | Nom | Matériel |
| 1 | Base | FRPP, PVDF, CPVC, UPVC, PPH |
| 2 | Écrous hexagonaux | Acier |
| 3 | Goujon à double tête | Acier |
| 4 | Verre | Verre |
| 5 | Rondelles | EPDM, FPM |
| 6 | Base | FRPP, PVDF, CPVC, UPVC, PPH |
| Liste des dimensions |
| DN (mm) | D1 | D2 | L | h | n-Φ | ||||
| Go | JIS | ANSI | Go | JIS | ANSI | ||||
| 25(1/2") | 115 | 85 | 100 | 3.13 | 238 | 15 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32 (11/4") | 150 | 100 | 100 | 3.45 | 230 | 16 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40 (11/2") | 150 | 110 | 105 | 3.88 | 230 | 16 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2") | 165 | 125 | 120 | 4.74 | 233 | 17 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65 (21/2") | 195 | 145 | 140 | 5.49 | 277 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3") | 195 | 160 | 150 | 6 | 277 | 20 | 8-Φ18 | 4-Φ19 | 4-Φ19 |
| 100 (4") | 215 | 180 | 175 | 7.5 | 310 | 21 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125 (5") | 250 | 210 | 210 | 8.5 | 350 | 26 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150 (6") | 285 | 240 | 240 | 9.51 | 385 | 27 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| 200 (8") | 340 | 295 | 290 | 11.75 | 400 | 25 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| Emplacement: | Chine |
| Type d'entreprise : | Fabricant, Exportateur |
| Marques : | |
| Certificat: | |
| Modèle: | |
| Modalités de paiement et de livraison : | |
| Quantité minimale de commande : | |
| Prix: | Consultation |
| Détails d'emballage: | |
| Délai de livraison: | |
| Mode de paiement: |
