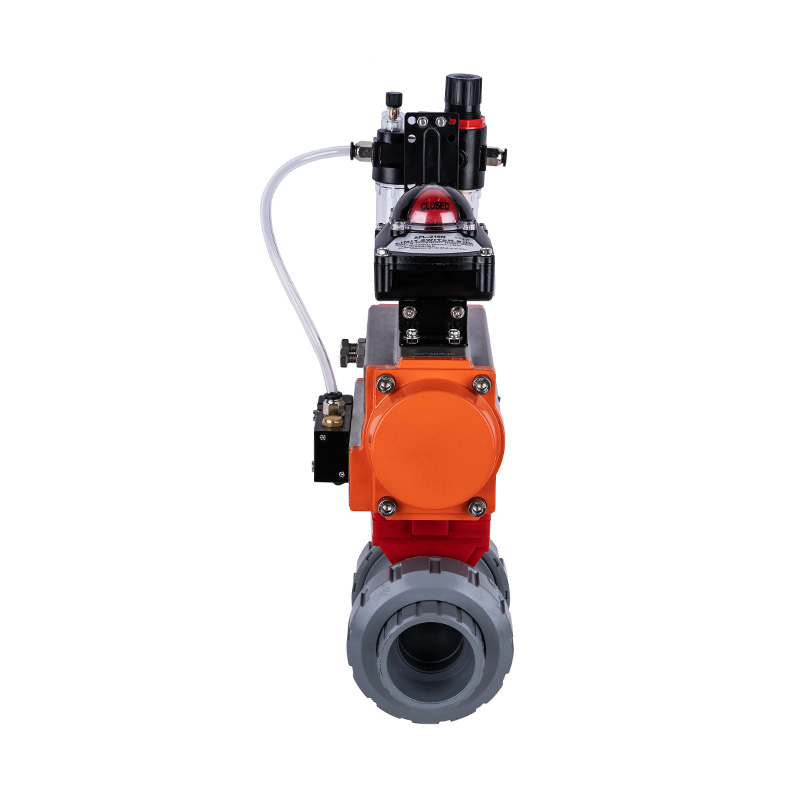

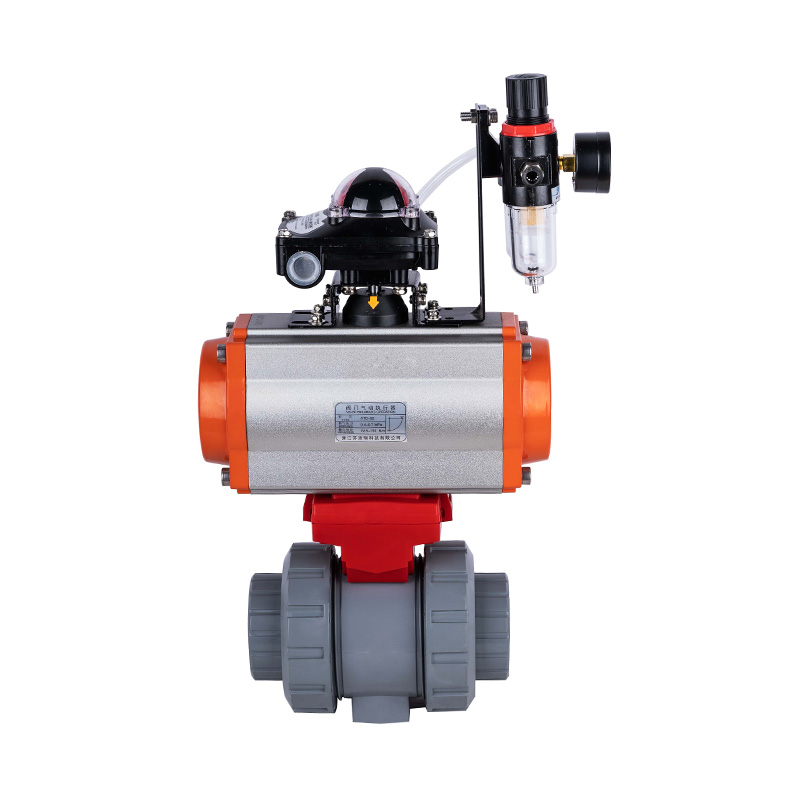

Vanne à bille pneumatique à Double Union PVC-C Q661F-10V DN15-100 1/2"-4" norme ANSI

Robinet à tournant sphérique pneumatique ultra-durable d'excellente qualité, robinet à tournant sphérique pneumatique en plastique haute température, adapté à la norme ANSI de l'industrie chimique
Modèle : Q661F-10V
Matériel: Plastique
Type de connexion : Universel
Mode de fonctionnement : manuel
Pression nominale : 10 kg
Chemin d'écoulement : direct
Structure  : Robinet à tournant sphérique fixe
Fonction : vanne de dérivation
Température : haute température
Application : utilisation industrielle, utilisation dans l'industrie de l'eau
Marque : KXPV
Taille : DN15-DN100
Origine : Zhejiang, Ningbo

Classe de pression : 1,0 Mpa (10 bar)

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Caractéristiques structurelles du produit

1. Les robinets à tournant sphérique de la série plastique technique sont fabriqués en FRPP, PVDF, PVC-C, PVC-U, PPH et d'autres matériaux thermoplastiques résistants à la corrosion, moulés en un seul processus d'injection, offrant une forte résistance à la corrosion.
2. L'étanchéité du siège en PTFE peut être fondue de manière appropriée.
3. La conception à double joint torique offre une double protection contre les fuites.
4. La vanne présente une apparence raffinée, une surface lisse, un traitement fin et une conception à plein débit.
5. L'actionnement peut être contrôlé à distance via un ordinateur ou un centre de contrôle, permettant à la vanne de réguler le débit et le débit du fluide, rendant le fonctionnement plus pratique, plus efficace et notamment les coûts de main-d'œuvre tout en assurant la sécurité du personnel sur site.

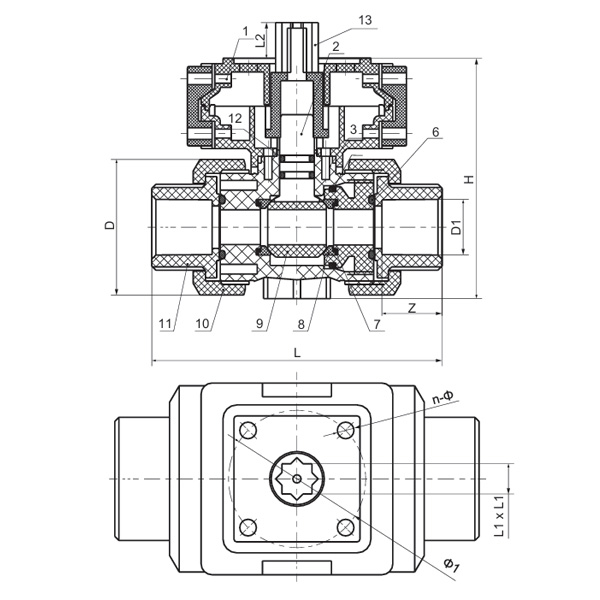

Tableau des matériaux des pièces

Non. Nom Matériel Qté.
PVC-C PVC-U
1 Support électropneumatique Matériau en alliage 1
2 Tigé PVC-C PVC-U 1
3 Corps PVC-C PVC-U 2
4 Joint torique du siège 1 FPM EPDM 1
5 Siège de joint PVC-C PVC-U 1
6 Siège de joint O-ring 2 FPM EPDM 2
7 Siège de joint O-ring 3 FPM EPDM 2
8 Sceau de Sten PTFE PTFE 2
9 Balle PVC-C PVC-U 1
10 presse à casquette PVC-C PVC-U 2
11 Raccord Union Standard Américain PVC-C PVC-U 2
12 TigéO-rings FPM EPDM 2
13 TigéConnectors Matériau en alliage 1

Liste des dimensions

Spécification D(mm) D1(mm) L(mm) Z(mm) H(mm) Φ1(mm) L1XL1(mm) L2(mm) n-Φ1(mm)
1/2"(15) 50 21.34 110 22.5 87.8 Φ50 11x11 13 4-Φ6,5
3/4"(20) 58 26.67 126 25.5 97.5 Φ50 11x11 13 4-Φ6,5
1"(25) 70 33.4 140 29 106.6 Φ50 11x11 13 4-Φ6,5
1¼"(32) 85 42.16 160 32 123.5 Φ50 14x14 17 4-Φ6,5
1½"(40) 98 48.26 170 35 138.5 Φ50 14x14 17 4-Φ6,5
2"(50) 124 60.32 190 38.5 163.5 Φ50 14x14 17 4-Φ6,5
2½"(65) 135 73.02 230 45 191 Φ70 17x17 21 4-Φ9
3"(80) 158 88.9 280 48 222.5 Φ70 17x17 21 4-Φ9
4"(100) 192 114.3 340 57.5 261.5 Φ70 Φ102 22x22 21 4-Φ9 4-Φ11
