Norme électrique de la vanne papillon DN40-1000 40A-1000A JIS de PVC-U D971X-10U

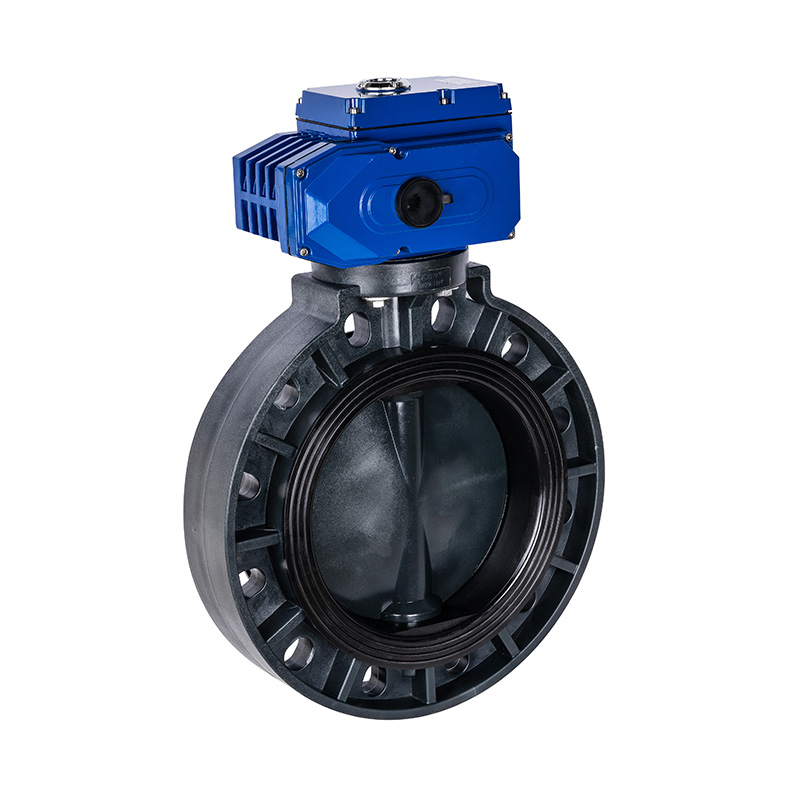

Vanne papillon automatique électrique PVC-U, joint souple à joint central, DN40-1000, vanne en plastique industrielle et domestique, norme JIS
Source d'alimentation : électrique
Type de connexion : plaquette
Structure  : Centrale commune
Type d'étanchéité : joint forcé
Tige  : Standard
Classe de pression : 1,0 Mpa (10 bar)
Température de fonctionnement : -5 ~ 45 °C
Matériau de la surface d'étanchéité : joint souple
Application : utilisation industrielle, utilisation dans l'industrie de l'eau
Matériau de la tige : acier, acier inoxydable
Marque : KXPV
Spécifications : DN40-1000
Origine : Zhejiang, Ningbo

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Caractéristiques structurelles du produit

1. Les vannes papillon de la série en plastique technique sont fabriquées à partir de FRPP, PVDF, PVC-C, PVC-U, PPH et d'autres matériaux thermoplastiques résistants à la corrosion, moulés en un seul processus d'injection, offrant une forte résistance à la corrosion.
2. Un caoutchouc hautement résistant à la corrosion est utilisé pour garantir les performances d'étanchéité de la vanne, ce qui la rend adaptée au transport de fluides à haute viscosité.
3. La vanne a une structure simple avec une rotation de 90° pour une ouverture et une fermeture rapide, une installation facile et de bonnes performances de régulation.
4. L'actionnement peut être contrôlé à distance via un ordinateur ou un centre de contrôle, permettant à la vanne de réguler le débit et le débit du fluide, rendant le fonctionnement plus pratique, plus efficace et notamment les coûts de main-d'œuvre tout en assurant la sécurité du personnel sur site.

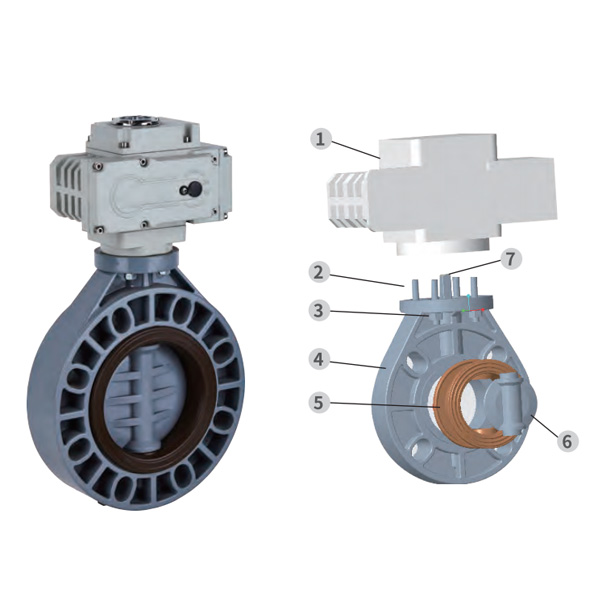

Tableau des matériaux des pièces

Non. Nom Matériel
1 Actionneur électrique Aluminium
2 Goujon Acier,Acier inoxydable
3 Ecrou hexagonal Acier SS、Acier
4 Corps FRPP, PVDF, PVC-C, PVC-U, PPH
5 Caoutchouc d'étanchéité EPDM,FPM
6 Plaque de soupape FRPP, PVDF, PVC-C, PVC-U, PPH
7 Tigé Acier,Acier inoxydable

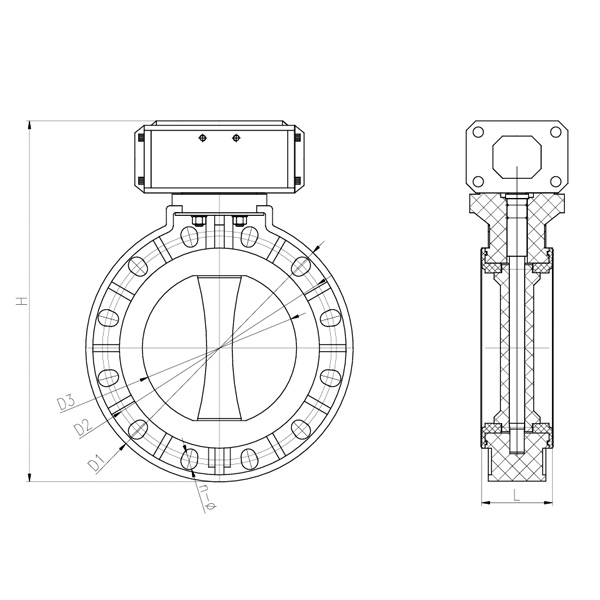

Liste des dimensions

DN (mm) D1 D2 D3 L H n-ø
FR JIS ANSI FR JIS ANSI
40(1 1/2") 150 110 105 3.88 45 40 280 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 160 125 120 4.74 51 42 300 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 66 47 310 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 200 160 150 6 79 45 400 8-ø19X25 8-ø19X24 4-ø19X25
100(4") 220 180 175 7.5 98.5 55 410 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 250 210 210 8.5 125 65 500 8-ø23X33 8-ø23X33 8-ø23X33
150(6) 290 240 240 9.51 148 75 530 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 201 85 600 8-ø23X33.5 12-ø23X27 8-ø23X33.5
250(10") 395 350 355 14.25 245.5 110 650 12-ø23X32.5 12-ø25X32.5 12-ø25X32.5
00(16") 597 515 510 21.26 399 140 950 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 1050 20-ø26X28.5 20-ø26X28.5 16-ø32X34.5
500(20") 700 620 620 25 494 150 1140 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 1530 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 1690 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 1800 28-ø36X52 28-ø39 32-ø41
600 (24") 815 725 730 29.53 570 170 1290 20-ø35X47.5 24-ø33 20-ø35X47.5
700 (28") 928 840 840 34.02 670 185 1530 24-ø31X44 24-ø33 24-ø35
800 (32') 1060 950 950 38.5 755 220 1690 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40') 1230 1160 1160 46.26 935 236 1800 28-ø36X52 28-ø39 32-ø41
