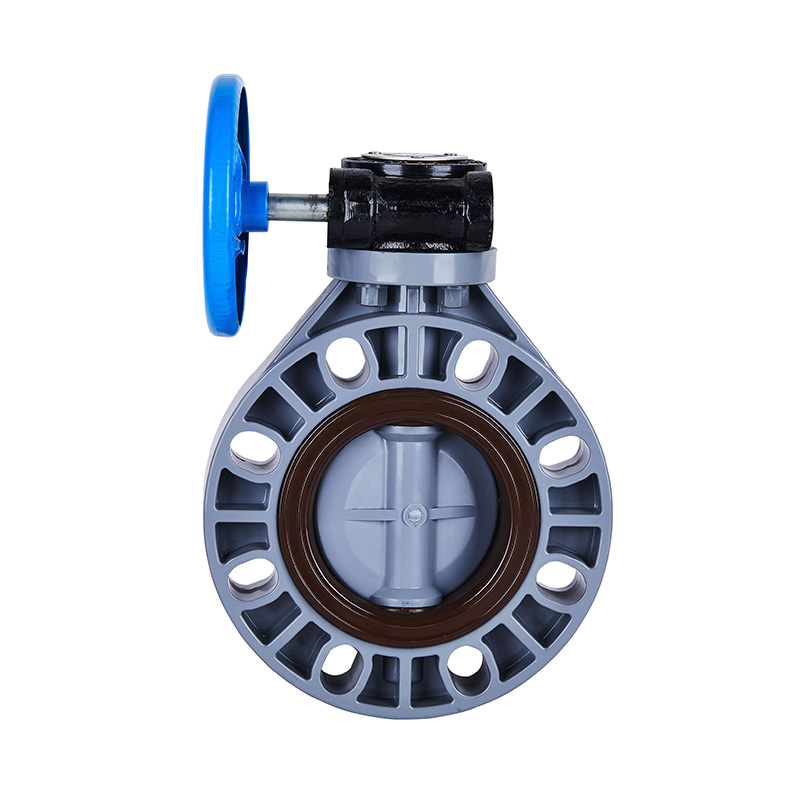

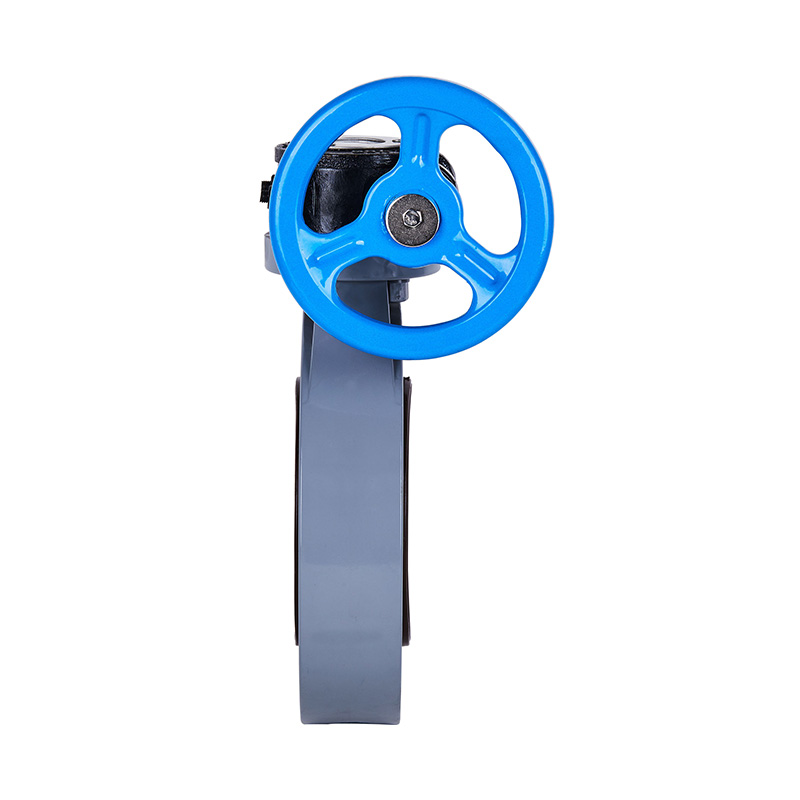

Vanne papillon à vis sans aileron PVC-C D371X-10V DN32-1000 GB standard

Vanne papillon personnalisée en PVC-C, engrenage à vis sans aileron, arbre lumineux DN32-1000, gris, norme DIN JIS ANSI, extrémité de bride de 4 pouces, vanne en plastique
Marque déposée : KXPV
Numéro de modèle : D371X-10V
Application : Général
Matériel: Plastique
Couleur : gris, noir, rouge.
Température du support : élevée, moyenne
Pression : moyenne
Alimentation : Manuel
Médias : Acide
Taille du port : DN32-1000
Construction  : Papillon
Matériau principal : PVC-C.
Connexion : Mariée
Norme : GB/T27725
Application  : Utilisation industrielle
Pression de fonctionnement : -20 ~ 95 ℃
Délai de livraison : 7 jours
Quantité minimale de commande : 1 pièce

Classe de pression : 1,0 Mpa (10 bar)

Caractéristiques structurelles du produit
1. La valve est petite et légère, facile à démonter et à réparer, et peut être installée dans n'importe quelle position.
2. La structure est simple et compacte, le couple de fonctionnement est faible et la rotation à 90° s'ouvre rapidement.
3. Les caractéristiques d'écoulement ont tendance à être droites et les performances d'ajustement sont bonnes.

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVréF 40 ℃ ~ 150 ℃

Tableau des matériaux des pièces

Non.

Nom

Matériel

1

Roue fonte, alliage d'aluminium

2

Les nôtres à vis sans fin Acier

3

Transmission des données Aluminium

4

Boulon hexagonal Acier,Acier inoxydable

5

Couvercle d'engrenage à vis sans aileron fonte, alliage d'aluminium

6

Engrenage à vis sans fin fonte, alliage d'aluminium

7

Boulon de limite Acier,Acier inoxydable

8

Tigé Acier,Acier inoxydable

9

Goujon à double tête Acier,Acier inoxydable

10

Ecrou hexagonal Acier,Acier inoxydable

11

Caoutchouc d'étanchéité EPréM,FPM
12 Plaque de soupape FRPP, PVDF, PVC-C, PVC-U, PPH
13 Corps FRPP, PVDF, PVC-C, PVC-U, PPH

Dessin détaillé de l'ensemble de vanne papillon à engrenage à vis sans aileron

Tableau des matériaux des pièces

NON.

Nom des pièces

Matériel

Qté.

1

Roue fonte

1

2

Engrenage à vis sans fin fonte

1

3

Épingle Acier

1

4

Coupe de noix FRPP

4

5

Corps FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Plaque de soupape FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Caoutchouc d'étanchéité EPDM, FPM

1

8

Tigé Acier,Acier inoxydable

1

Liste des dimensions

DN(mm) D1 D2 D3 T n-Φ
FR JJeS ANI FR JJeS ANI
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250(10") 420 350 355 362 245.5 110 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
FR JJeS ANI FR JJeS AN I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ22X33,5
