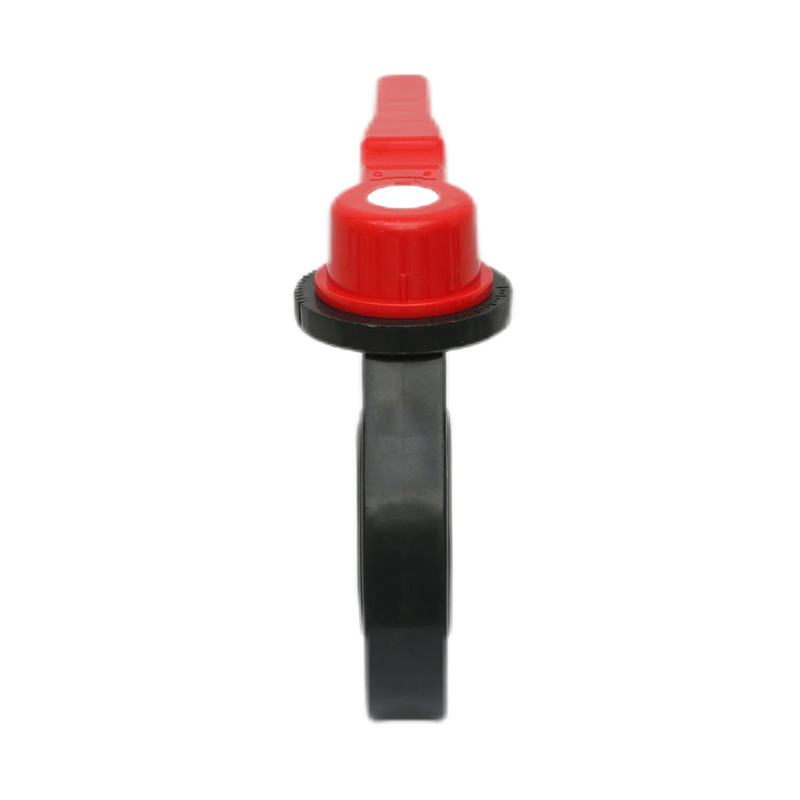

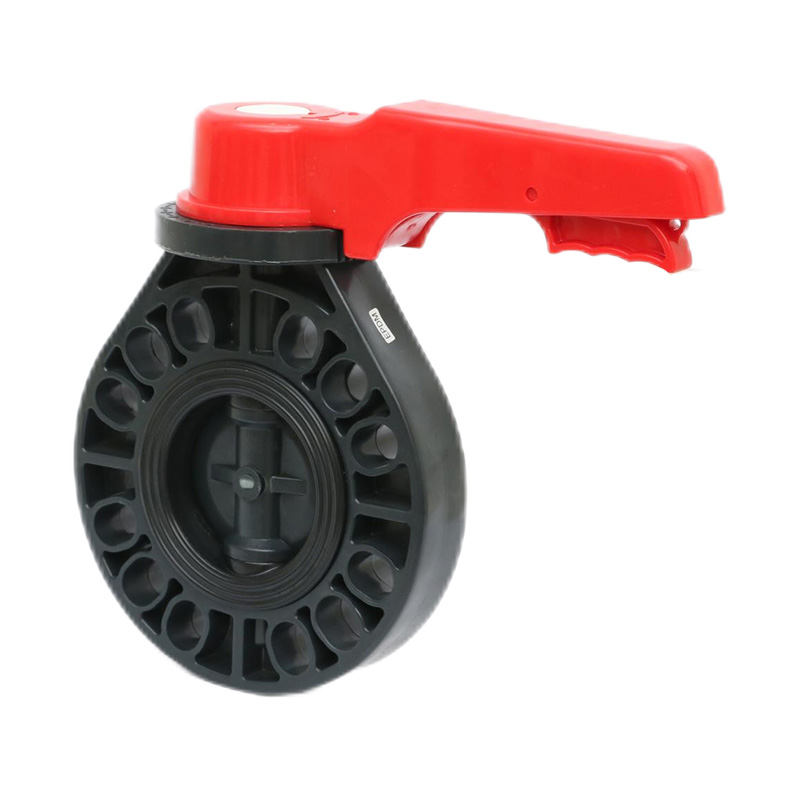

Type de roue à main FRPP D71X-10S, vanne papillon DN15-200 15A-200A, norme JIS

Vanne papillon à volant FRPP, manuelle, joint central, joint souple DN15-200, vanne à poignée à levier en plastique industriel et résidentiel, norme JIS
Source d'alimentation : Manuel
Type de connexion : plaquette
Structure  : Centrale commune
Type d'étanchéité : joint forcé
Tige  : Standard
Classe de pression : 1,0 Mpa (10 bar)
Température de fonctionnement : -20 ~ 120 °C
Matériau de la surface d'étanchéité : joint souple
Application : utilisation industrielle, utilisation dans l'industrie de l'eau
Matériau de la tige : acier, acier inoxydable
Marque : KXPV
Spécification : DN15-200
Origine : Zhejiang, Ningbo

Caractéristiques structurelles du produit
1. La valve est compacte et légère, facile à démonter et à entretenir et peut être installée dans n'importe quelle position.
2. structure simple et compacte avec un faible couple de fonctionnement, permettant une rotation rapide de 90° pour une ouverture rapide.
3. Caractéristiques de débit linéaire avec d'excellentes performances de régulation
Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tableau des matériaux des pièces

Non.

Nom

Matériel

1

Tête de poignée

Matériau en alliage

2

Ecrou hexagonal

Acier,Acier inoxydable

3

Poignée

Matériau en alliage

4

Tigé

Acier,Acier inoxydable

5

Printemps

Acier

6

Ajuster la plaque de positionnement

Matériau en alliage

7

Épingle

Acier

8

Tigé de localisation

Matériau en alliage

9

Corps

FRPP, PVDF, PVC-C, PVC-U, PPH

10

Caoutchouc d'étanchéité

EPDM,FPM

11

Disque

FRPP, PVDF, PVC-C, PVC-U, PPH

Dessin détaillé de l’assemblage de la vanne papillon à poignée

Tableau des matériaux des pièces

NON.

Nom des pièces

Matériel

Qté.

1

Poignée

Matériau en alliage

1

2

Tige de localisation

Matériau en alliage

1

3

Plaque de positionnement

Matériau en alliage

1

4

Coupe de noix

FRPP

4

5

Corps

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Disque

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Caoutchouc d'étanchéité

EPDM, FPM

1

8

Tige

Acier,Acier inoxydable

1

9

Épingle

Acier

1

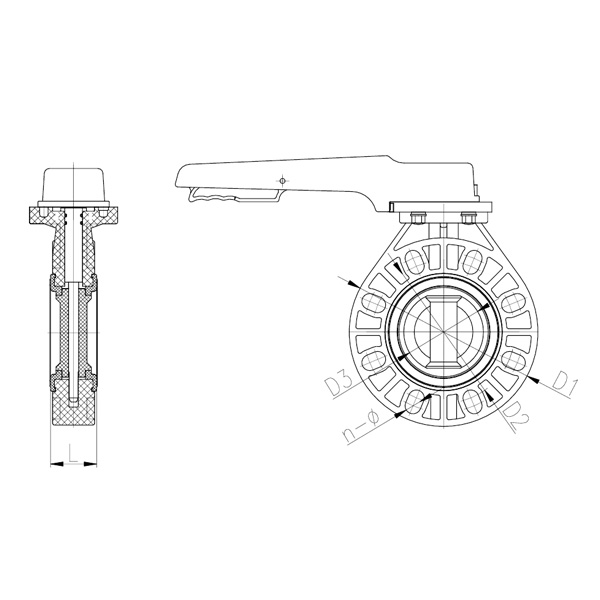

Liste des dimensions

DN (mm) D1 D2 D3 L n-ø
FR JIS ANSI FR JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
