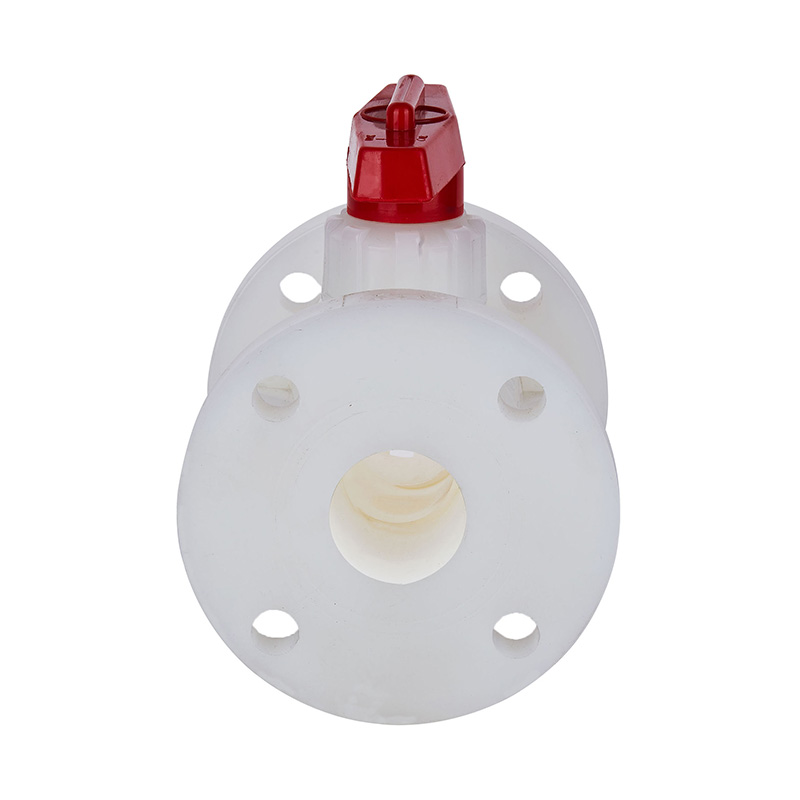

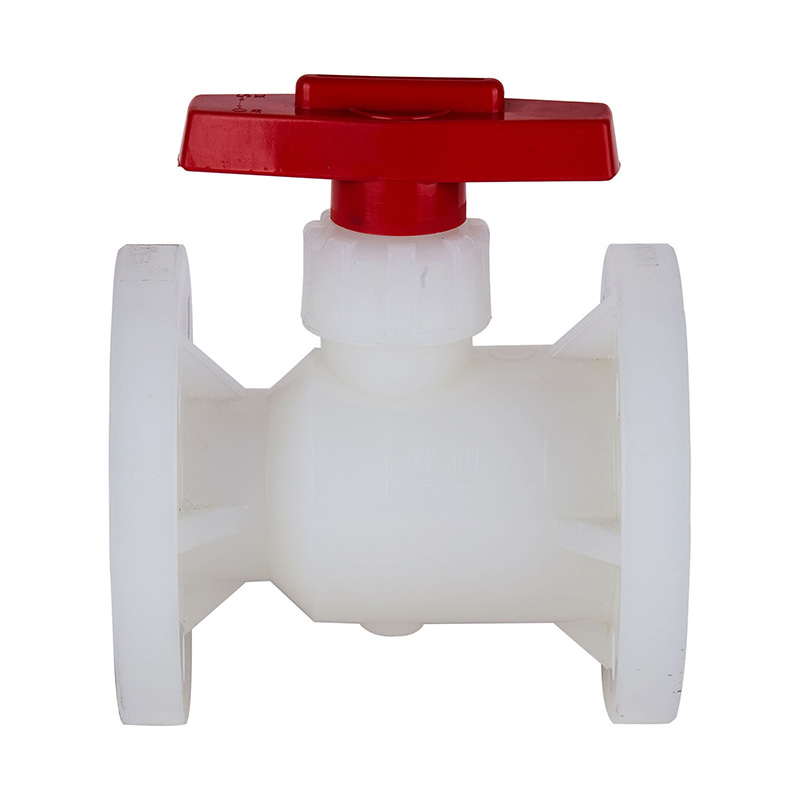

PVDF Q41F-10F a bridé la norme du robinet à tournant sphérique DN20-100 20A-100A JIS

Vanne à bille à bride PVDF blanche de 3 pouces, 5 pouces, 10 pouces, vanne à tige à segment en plastique PVDF bidirectionnelle, norme JIS, meilleure qualité
Modèle : Q41F-10F
Type : robinet à tournant sphérique, 2 voies
Matériel: Plastique
Couleur: Blanc
Type de connexion : à mariée
Mode d'alimentation : manuel
Pression nominale : 10 kg
Passage : Directement
Structure  : Robinet à tournant sphérique fixe
Matériau du corps : PVDF
Fonction : vanne de dérivation
Température : haute température
Application : utilisation industrielle, utilisation dans l'industrie de l'eau
Taille : DN20-100
Norme  : ANSI
Matériau d'étanchéité : PTFE
Origine : Zhejiang, Ningbo
Code SH : 8481804090
Quantité minimale de commande : 2 pièces

Classe de pression : 1,0 Mpa (10 bar)

Caractéristiques structurelles réu produit

1. Les robinets à tournant sphérique de la série en plastique technique sont fabriqués à partir de matériaux thermoplastiques résistants à la corrosion tels que le FRPP, le PVréF, le PVC-C, le PVC-U et le HPP, formés par moulage par injection unique, offrant une forte résistance à la corrosion.
2. Étanchéité fiable avec un faible couple de fonctionnement.
3. Faible résistance aux fluides et ouverture et fermeture rapides.
4. structure simple avec une apparence attrayante.

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVréF 40 ℃ ~ 150 ℃

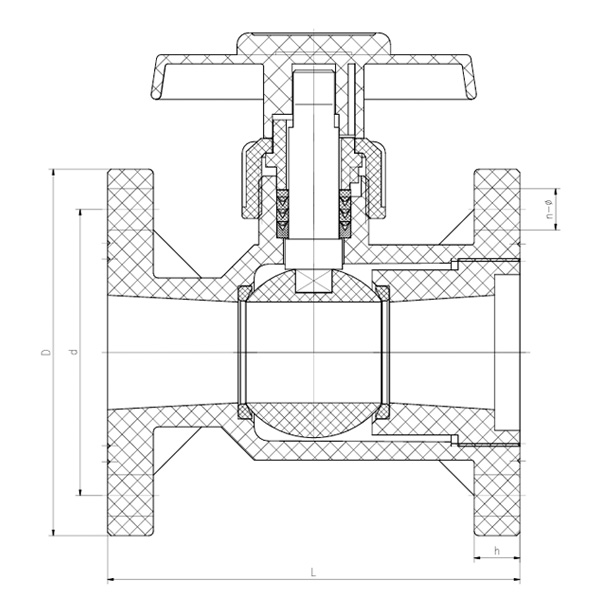

Dessin détaillé de l'assemblage du robinet à tournant sphérique Boddily Form

Tableau des matériaux des pièces

Non. Nom Matériel
1 Poignée Matériau en alliage
2 Écrou de retenue FRPP, PVDF, PVC-U, PVC-C, PPH
3 Bague de localisation FRPP, PVDF, PVC-U, PVC-C, PPH
4 Tigé FRPP, PVDF, PVC-U, PVC-C, PPH
5 Tigé seal PTFE
6 Balleée scellée PTFE
7 Siège de joint FRPP, PVDF, PVC-U, PVC-C, PPH
8 Ball FRPP, PVDF, PVC-U, PVC-C, PPH
9 Corps FRPP, PVDF, PVC-U, PVC-C, PPH
Liste des dimensions

DN (mm) D d L h n Ø
20(3/4") 105 75 120 17 4 15
25(1") 120 90 130 16 4 19
32(1 1/4") 135 100 145 18 4 19
40(1 1/2") 145 105 168 20 4 19
50(2") 160 120 180 20 4 19
65(2 1/2") 180 140 225 22 4 19
80(3") 195 150 260 25 4 19
100(4") 215 175 280 25 8 19
