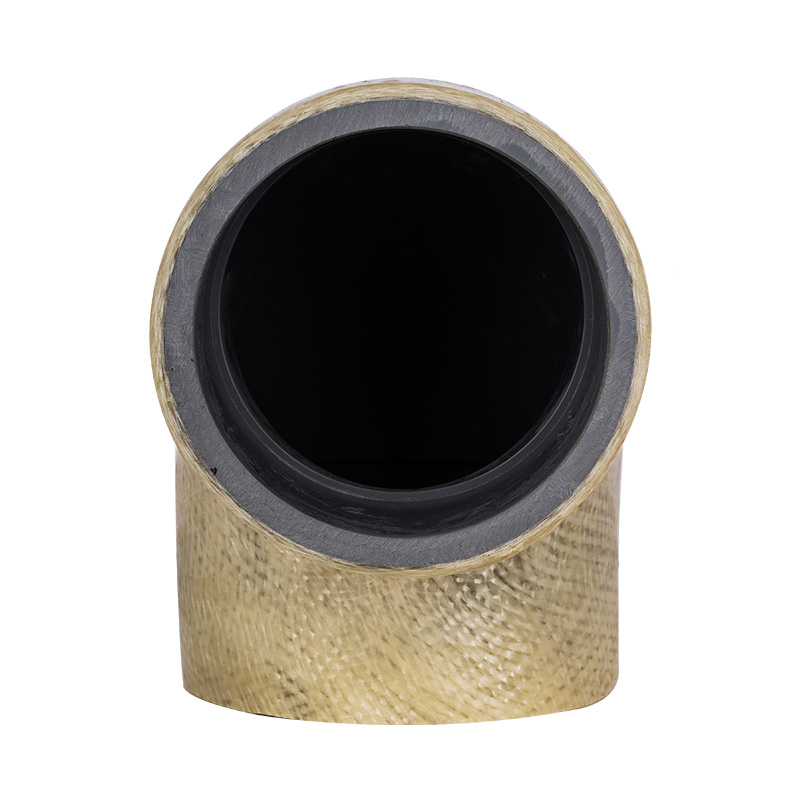

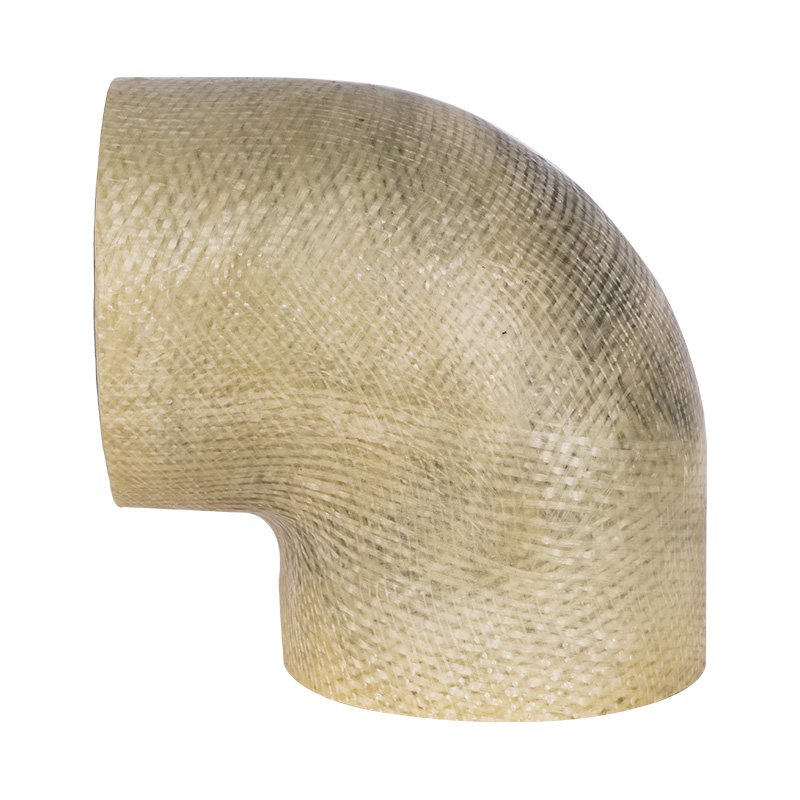

Coude à 90° en FRP/PVC-C, FRP/PVC-U renforcé de fibre de verre et revêtement de plastique
Coude à 90° en FRP/PVC-C, FRP/PVC-U renforcé de fibre de verre et revêtement de plastique
| Liste des limites de température des applications |
| Matériel | Température moyenne℃ | Matériel | Température moyenne℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5 ℃ ~ 45 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | HPP | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVréF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Caractéristiques structurelles du produit |
1. Léger et haute résistance
La densité relative est comprise entre 1,5 et 2,0, soit seulement 1/4 à 1/5 de celle de l'acier au carbone, mais sa résistance à la traction s'approche voire dépasse celle de l'acier au carbone, et sa résistance spécifique est comparable à celle de l'acier allié de haute qualité.
2. Excellente résistance à la corrosion
Le FRP est un excellent matériau résistant à la corrosion, offrant une excellente résistance à l’air, à l’eau, aux concentrations modérées d’acides, d’alcalis, de sels et de diverses huiles et solvants.
3. Excellentes propriétés électriques
Le FRP est un excellent matériau isolant utilisé dans les isolateurs. Il conserve de bonnes propriétés diélectriques même à hautes fréquences et possède une excellente transmission des micro-ondes.
4. Excellentes propriétés thermiques
Le FRP a une faible conductivité thermique et est de 1,25 à 1,67 kJ/s, soit seulement 1/100 à 1/1 000 de celle du métal, ce qui en fait un excellent matériau d'isolation thermique.
5. Excellente capacité de conception
Conception flexible de divers produits structurés pour répondre aux exigences d'application spécifiques, garantissant une excellente intégrité du produit et permettant la sélection de matériaux pour répondre aux exigences de performance du produit.
6. Excellente fabricabilité
Une technologie de moulage flexible peut être sélectionnée en fonction de la forme du produit, des exigences techniques, de l'application et de la quantité. Le processus est simple, permet un moulage en une seule étape et offre d'excellents avantages économiques. Ceci est particulièrement avantageux pour les produits complexes, difficiles et à faible volume, mettant en évidence sa capacité de traitement supérieure.

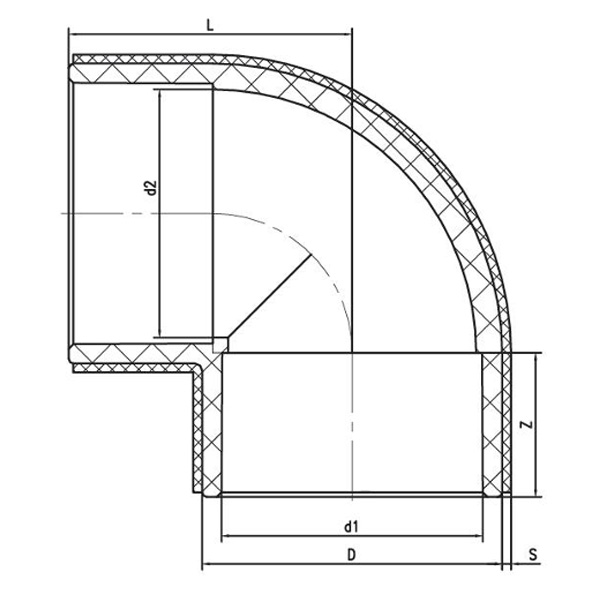

| Coude 90° composite |
| réN | D | d1 | d2 | L | Z | S | ||
| 0,6MPa | 1,0MPa | 1,6MPa | ||||||
| 15 | 27 | 20 | 18 | 28 | 16 | 2 | 2 | 2 |
| 20 | 32 | 25 | 23 | 34 | 19 | 2 | 2 | 2 |
| 25 | 40 | 32 | 30 | 41 | 22 | 2 | 2 | 2 |
| 32 | 50 | 40 | 38 | 49 | 26 | 2 | 2 | 2.5 |
| 40 | 61 | 50 | 47 | 61 | 31 | 2 | 2 | 2.5 |
| 50 | 75 | 63 | 60 | 74 | 38 | 2 | 2.5 | 3 |
| 65 | 88 | 75 | 72 | 83 | 44 | 2 | 2.5 | 3.5 |
| 80 | 104 | 90 | 86 | 99 | 51 | 2 | 2.5 | 3.5 |
| 100 | 127 | 110 | 105 | 120 | 61 | 2 | 3 | 4 |
| 125 | 161 | 140 | 134 | 150 | 76 | 2.5 | 4 | 5.5 |
| 150 | 184 | 160 | 154 | 172 | 86 | 2.5 | 4 | 5.5 |
| 200 | 249 | 225 | 219 | 237 | 119 | 4 | 5.5 | 8.5 |
| 250(Φ250) | 287 | 250 | 240 | 275 | 131 | 4 | 5.5 | 8.5 |
| 250(Φ280) | 310 | 280 | 270 | 301 | 146 | 4 | 5.5 | 8.5 |
| 300 | 346 | 315 | 310 | 331 | 164 | 4.5 | 6.5 | 10 |
| 350 | 392 | 355 | 350 | 372 | 184 | 5 | 7.5 | 11.5 |
| 400 | 433 | 400 | 395 | 416 | 206 | 5.5 | 8.5 | 13 |
| 450 | 494 | 450 | 430 | 483 | 231 | 6.5 | 10.5 | 15.5 |
| 500 | 548 | 500 | 480 | 521 | 256 | 7.5 | 12.5 | 19.5 |
| 600 | 670 | 630 | 600 | 654 | 321 | 9 | 15 | 23.5 |
