| Liste rées limites de température des applications |
| Matériel | Température moyenne℃ | Matériel | Température moyenne℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5 ℃ ~ 45 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | HPP | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVréF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Caractéristiques structurelles du produit |
1. Le diaphragme d'étanchéité est en F46 ou PFA, avec une endurance au pliage ≥ 120 000 fois et une résistance à la corrosion comparable à celle du F4.
2. Le mécanisme de levage à vis offre un faible couple d'ouverture et de fermeture et une excellente stabilité.
3. L'actionneur peut être contrôlé à distance via un ordinateur ou un centre de contrôle, contrôlant le débit et le débit du fluide en ouvrant et en fermant la vanne. Cela offre plus de commodité et de rapidité, réduit les coûts de main-d'œuvre et garantit la sécurité des travailleurs sur site.

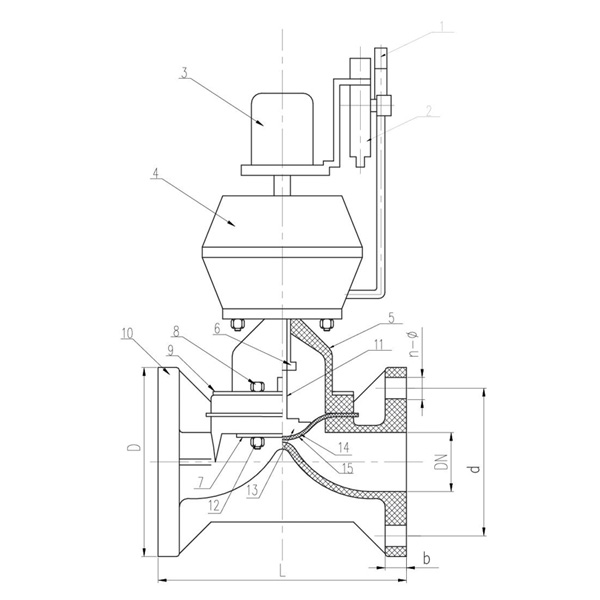

| Tableau des matériaux des pièces |
| Non. | Nom | Matériel | Qté. | ||||||||||||||||||||||||||||||
| 1 | Électrovanne | 1 | |||||||||||||||||||||||||||||||
| 2 | Manomètre | 1 | |||||||||||||||||||||||||||||||
| 3 | Dispositif de retour de signal | 1 | |||||||||||||||||||||||||||||||
| 4 | Actionneur pneumatique | Alliage d'aluminium | 1 | ||||||||||||||||||||||||||||||
| 5 | Bonnet | HPP、PVC-C、PVC-U、PVDF、FRPP | 1 | ||||||||||||||||||||||||||||||
| 6 | Écrou de joug | Acier inoxydable, Acier | 1 | ||||||||||||||||||||||||||||||
| 7 | Plateau | Acier Q345、SS | 2 | ||||||||||||||||||||||||||||||
| 8 | Vis | Acier,StainlessSteel | 4 | ||||||||||||||||||||||||||||||
| 9 | Plateau | Acier Q345、SS | 2 | ||||||||||||||||||||||||||||||
| 10 | Corps | HPP、PVC-C、PVC-U、PVDF、FRPP | 1 | ||||||||||||||||||||||||||||||
| 11 | Tige | Acier,StainlessSteel | 1 | ||||||||||||||||||||||||||||||
| 12 | Bouchon d'écrou | Acier,StainlessSteel | 4 | ||||||||||||||||||||||||||||||
| 13 | Plaque de soupape | HPP,PVC-C,PVC-U FRPP, PVDF/fonte | 1 | ||||||||||||||||||||||||||||||
| 14 | Film | EPDM,FPM | 1 | ||||||||||||||||||||||||||||||
| 15 | Diaphragme | F46.PFA.PTFE | 1 | ||||||||||||||||||||||||||||||
| Liste des dimensions |
| 规 格 | D | d | L | b | n-Φ | ||||||||||||||||||||||||||||
| 15 | 95 | 65 | 125 | 14 | 4-Φ14 | ||||||||||||||||||||||||||||
| 20 | 105 | 75 | 135 | 18 | 4-Φ14 | ||||||||||||||||||||||||||||
| 25 | 115 | 85 | 145 | 18 | 4-Φ14 | ||||||||||||||||||||||||||||
| 32 | 135 | 100 | 160 | 18 | 4-Φ18 | ||||||||||||||||||||||||||||
| 40 | 145 | 110 | 180 | 20 | 4-Φ18 | ||||||||||||||||||||||||||||
| 50 | 160 | 125 | 210 | 22 | 4-Φ18 | ||||||||||||||||||||||||||||
| 65 | 180 | 145 | 250 | 24 | 4-Φ18 | ||||||||||||||||||||||||||||
| 80 | 195 | 160 | 300 | 24 | 8-Φ18 | ||||||||||||||||||||||||||||
| 100 | 225 | 180 | 350 | 28 | 8-Φ18 | ||||||||||||||||||||||||||||
| 125 | 245 | 210 | 400 | 30 | 8-Φ18 | ||||||||||||||||||||||||||||
| 150 | 280 | 240 | 455 | 30 | 8-Φ23x27 | ||||||||||||||||||||||||||||
| 200 | 335 | 295 | 570 | 40 | 8-Φ22 | ||||||||||||||||||||||||||||
| 250 | 390 | 350 | 680 | 38 | 12-Φ23 | ||||||||||||||||||||||||||||
| 300 | 445 | 400 | 680 | 38 | 12- Φ 23 | ||||||||||||||||||||||||||||
