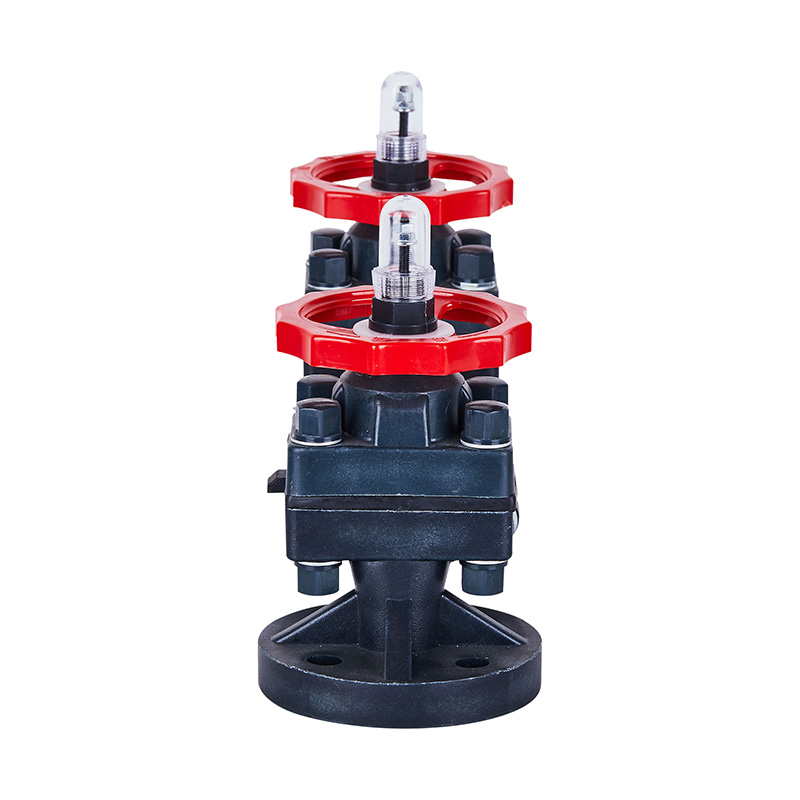

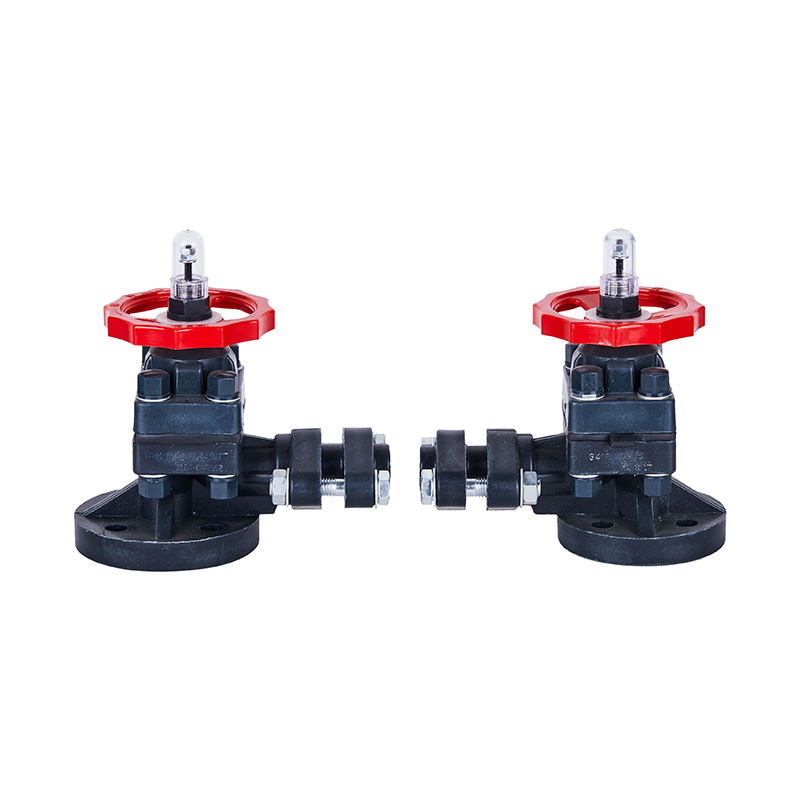

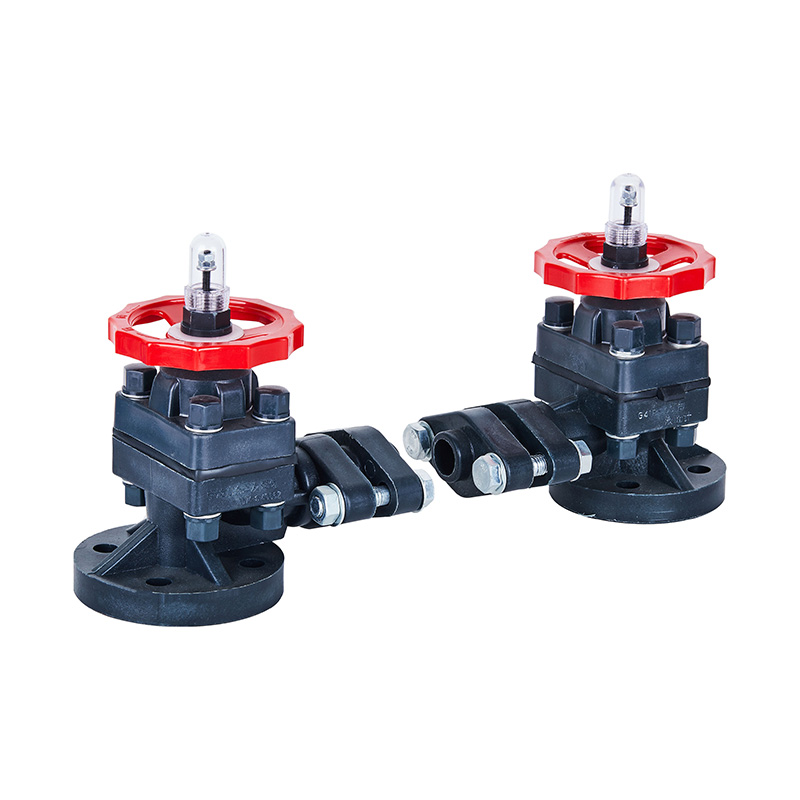

Indicateur de niveau FRPP noir et rouge Indicateur de niveau FRPP personnalisé à bas prix pour transformateur liquide gaz huile eau
Lieu d'origine : Zhejiang, Chine
Nom de marque:KXPV
Matériel: FRPP
Numéro de modèle : G41F-10S
Nom du produit : Indicateur de niveau
Couleur:Noir Et Rouge
Taille : DN15-50
Délai de livraison : 7 jours
Quantité minimale de commande : 1 pièces
Capacité d'approvisionnement : 10000 pièces/pièces par mois
| Tableau des matériaux des pièces |
| Non. | Nom | Matériel |
| 1 | Écrou de retenue | FRPP |
| 2 | Volant à main | Matériau en alliage |
| 3 | Écrous hexagonaux | Acier |
| 4 | Pliage | Acier |
| 5 | Bonnet | FRPP |
| 6 | Écrou de tige | fonte |
| 7 | Disque | FRPP |
| 8 | Diaphragme | EPDM.F46.PTFE |
| 9 | Corps | PPH.CPVC.UPVC.FRPP.PVDF |
| 10 | Limite de couverture | COMME |
| 11 | Anneau de doublure | FRPP |
| 12 | Bouchon d'écrou | FRPP |
| 13 | Goujon à double tête | Acier |
| 14 | Tige | Acier |
| 15 | Tampon membranaire | EPDM |
| 16 | Scellage | PTFE |
| 17 | Pièce de remplissage | Acier |
| 18 | Écrous hexagonaux | Acier |
| 19 | Connecteur | PPH.CPVC.UPVC.FRPP.PVDF |
| 20 | Goujon à double tête | Acier |
Dessin détaillé de l'assemblage de l'indicateur de niveau
| Liste des dimensions |
| DN (mm) | D1 | D2 | L1 | L2 | h | n | Φ | ||||||
| Go | JIS | ANSI | Go | JIS | ANSI | Go | JIS | ANSI | |||||
| 15(1/2") | 95 | 65 | 70 | 2.38 | 180 | 50 | 20 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20 (3/4") | 105 | 75 | 75 | 2.76 | 180 | 50 | 18 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25 (1") | 115 | 85 | 90 | 3.13 | 180 | 50 | 19 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32 (11/4") | 135 | 100 | 100 | 3.45 | 180 | 50 | 19 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40 (11/2") | 145 | 110 | 105 | 3.88 | 180 | 50 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50 (2") | 160 | 125 | 120 | 4.74 | 180 | 50 | 20 | 4 | 4 | 4 | 18 | 19 | 19 |
| Emplacement: | Chine |
| Type d'entreprise : | Fabricant, Exportateur |
| Marques : | |
| Certificat: | |
| Modèle: | |
| Modalités de paiement et de livraison : | |
| Quantité minimale de commande : | |
| Prix: | Consultation |
| Détails d'emballage: | |
| Délai de livraison: | |
| Mode de paiement: |
Un fabricant professionnel avec des produits de qualité, un prix raisonnable et de bons services.
