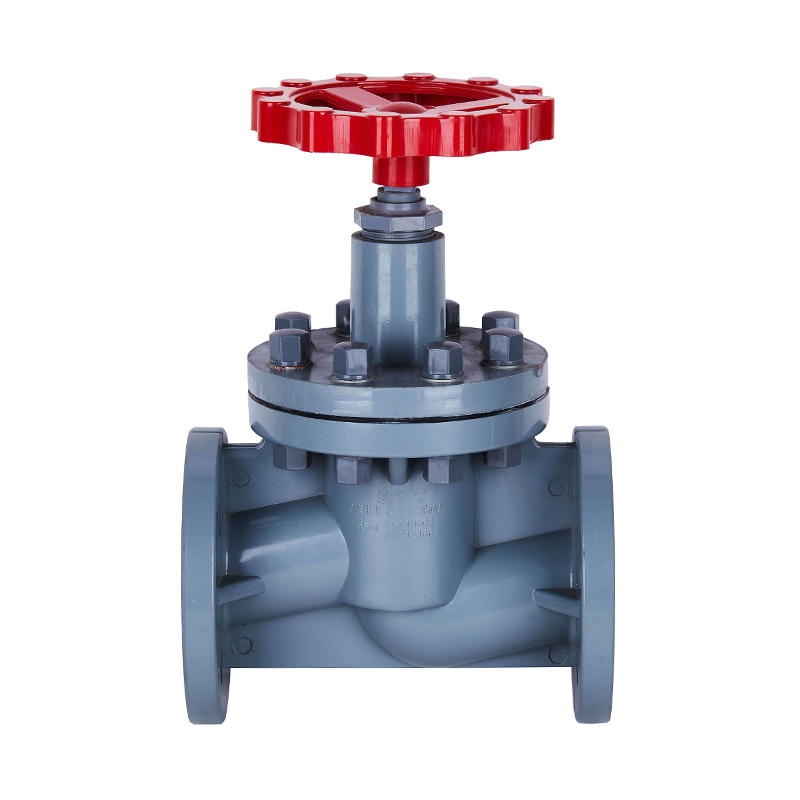

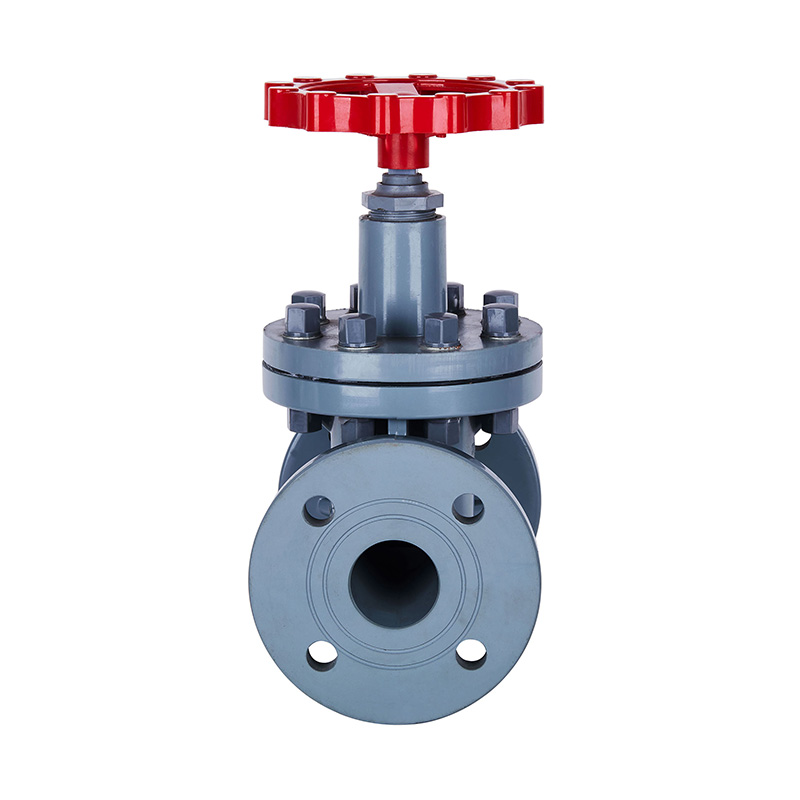

Vanne à soupape à bride PVC-C J41F-10V DN15-150 1/2"-6" norme ANSI

Vanne à soupape à bride en PVC-C, passage direct, haute température DN15-DN150, vanne en plastique chimique et industrielle, norme ANSI
Modèle : J41F-10V
Matériel: Plastique
Type de connexion : à mariée
Mode de fonctionnement : manuel
Pression nominale : 10 kg
Canal d'écoulement : tapez direct
Structure  : Vanne à soupape fixe
Type : Vanne à soupape fixe
Fonction : vanne de dérivation
Température : haute température
Application  : Utilisation industrielle, utilisation pour le traitement de l'eau
Marque : KXPV
Spécification  : DN15–DN150
Origine : Zhejiang, Ningbo

Classe de pression : 1,0 Mpa (10 bar)

Caractéristiques structurelles du produit

1. Le corps de vanne en plastique offre une excellente résistance à la corrosion et à l'usure.
2. Conception compacte, rentable et haute performance.
3.Valves disponibles pour le réglage du débit.

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

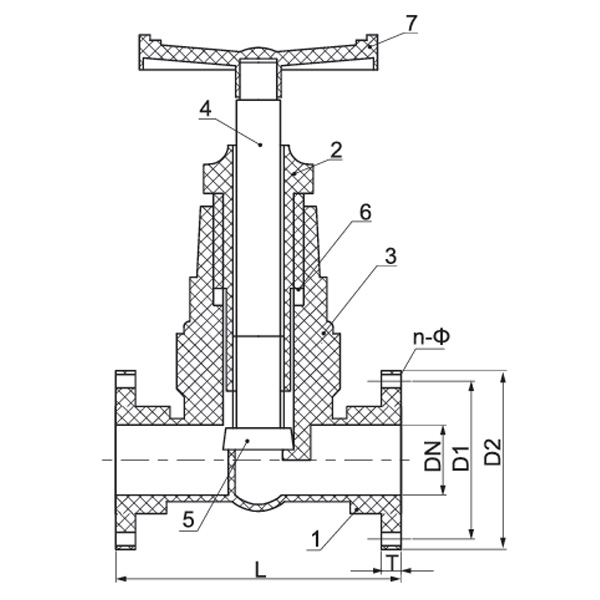

Tableau des matériaux des pièces

Non. Nom Matériel Qté.
PVC-C PVC-U PVDF HPP FRPP
1 Corps PVC-C PVC-U PVDF HPP FRPP 1
2 Bloc de verrouillage PVC-C PVC-U PVDF HPP FRPP 1
3 Connecteurs PVC-C PVC-U PVDF HPP FRPP 1
4 Tigé PVC-C PVC-U PVDF HPP FRPP 1
5 Couvercle d'étanchéité PVC-C PVC-U PVDF HPP FRPP 1
6 Sceau de Sten PTFE 1
7 Roue Matériau en alliage 1

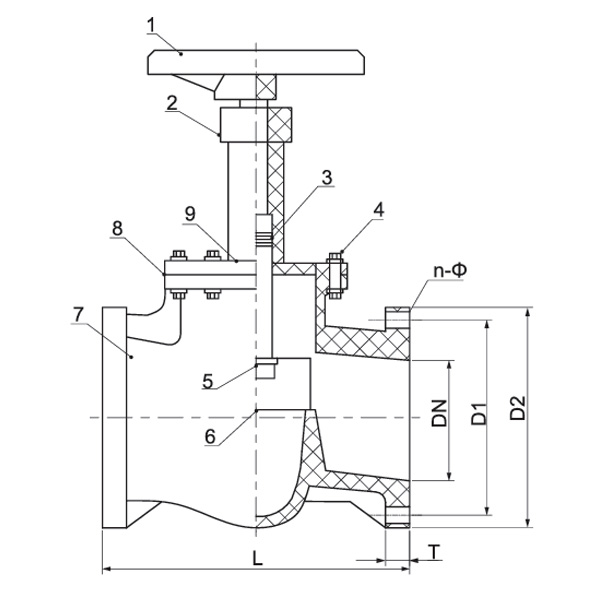

Non. Nom Matériel Qté.
PVC-C PVC-U PVDF HPP FRPP
1 Roue Matériau en alliage 1
2 Écrou d'étanchéité PVC-C PVC-U PVDF HPP FRPP 1
3 Sceau de Sten PTFE 1
4 Vis Acier 8
5 Tigé (PVC-C/PVC-U/PVDF/HPP/FRPP) AcierAcier 1
6 Plafond PVC-C PVC-U PVDF HPP FRPP 1
7 Corps PVC-C PVC-U PVDF HPP FRPP 1
8 Caoutchouc d'étanchéité FPM EPDM FPM EPDM 1
9 Bonnet PVC-C PVC-U PVDF HPP FRPP 1

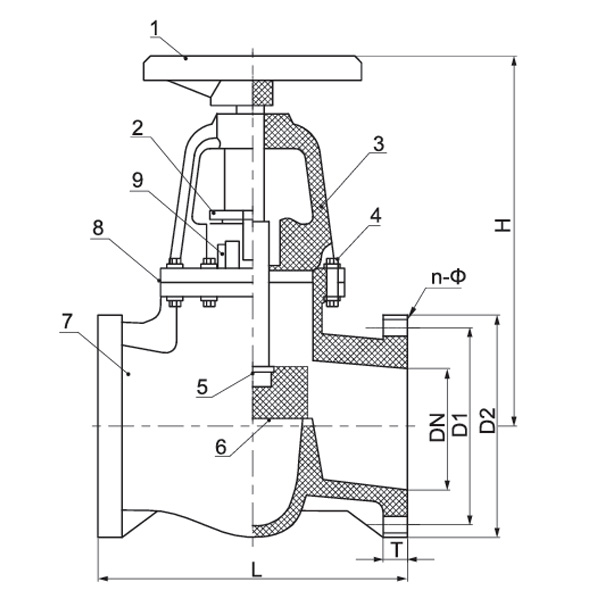

Non. Nom Matériel Qté.
PVC-C PVC-U PVDF HPP FRPP
1 Roue Matériau en alliage 1
2 Écrou d'étanchéité PVC-C PVC-U PVDF HPP FRPP 1
3 Soutien-gorge (PVC-C/PVC-U/PVDF/HPP/FRPP) AcierAcier 1
4 Vis Acier 8
5 Tigé (PVC-C/PVC-U/PVDF/HPP/FRPP) AcierAcier 1
6 Plafond PVC-C PVC-U PVDF HPP FRPP 1
7 Corps PVC-C PVC-U PVDF HPP FRPP 1
8 Caoutchouc d'étanchéité FPM EPDM FPM EPDM 1
9 Bonnet PVC-C PVC-U PVDF HPP FRPP 1

Liste des dimensions

Spécification D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
1/2"(15) 60 105 155 18 4-Φ14
3/4"(20) 70 105 155 18 4-Φ14
1"(25) 79 115 160 20 4-Φ14
1¼"(32) 89 135 185 20 4-Φ18
1½"(40) 98 150 200 20 4-Φ18

Spécification D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
2"(50) 121 165 230 20 4-Φ18

Spécification D1(mm) D2(mm) L(mm) T(mm) n-Φ(mm)
1/2"(15) 60 105 155 18 4-Φ14
3/4"(20) 70 105 155 18 4-Φ14
1"(25) 79 115 160 20 4-Φ14
1¼"(32) 89 135 185 20 4-Φ18
1½"(40) 98 150 200 20 4-Φ18
