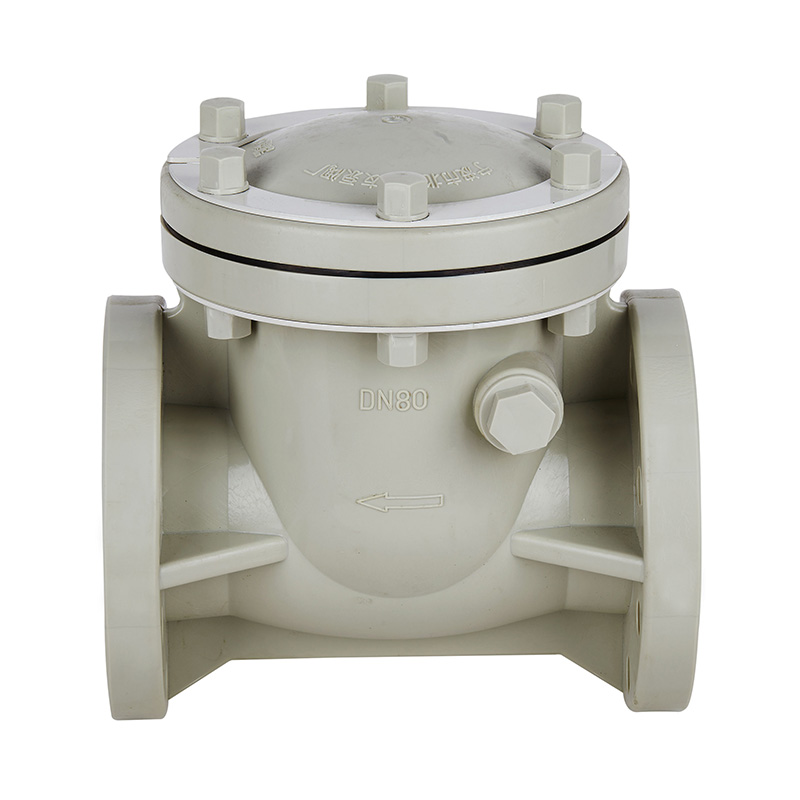

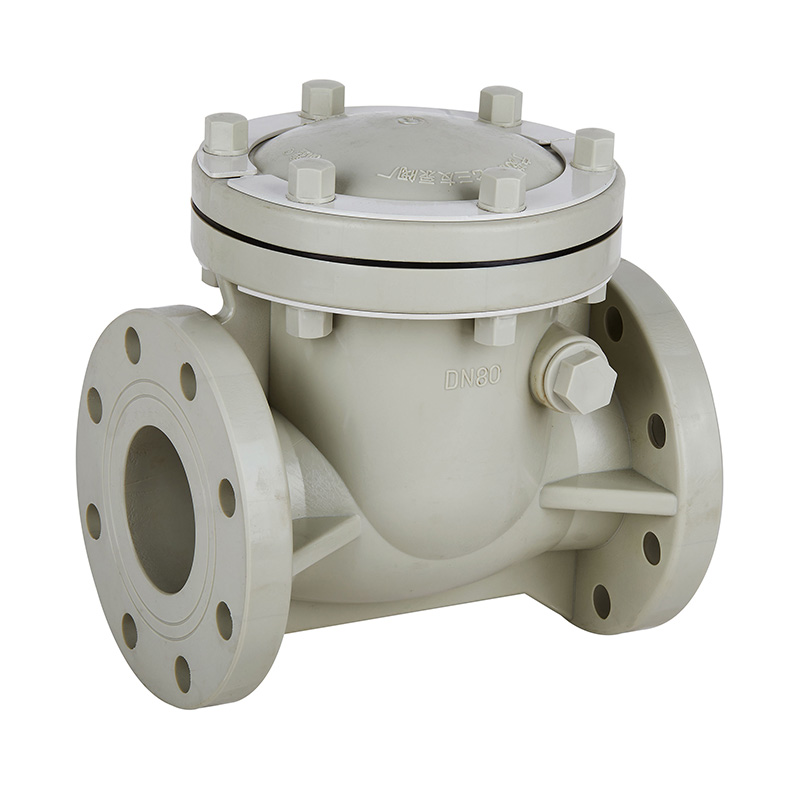

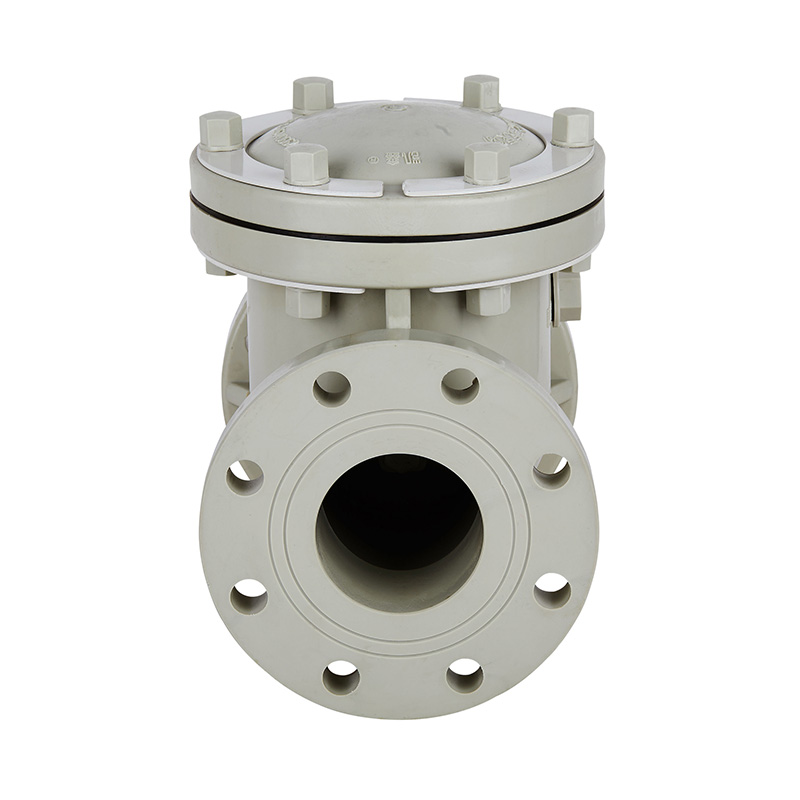

Norme du clapet anti-retour à battant PPH H44F-10S DN15-300 GB

Clapet anti-retour à gaufrette de type pivotant PPH jaune terreux, clapet anti-retour manuel silencieux en plastique à rabat industriel personnalisé de 10 pouces DN15-DN300 pour les eaux usées
Origine : Chine
Nom de la marque : KXPV
Numéro de modèle: H44F-10S
Application : Général
Matériel: Plastique
Température du support : température moyenne, température normale
Pression : pression moyenne
Alimentation : Manuel
Médias : Acide
Taille du port : DN15-DN300
Structure : Vérifier
Nom du produit : clapet anti-retour Wafer
Couleur : jaune terreux.
Emballage : boîte en carton
Délai de livraison : 7 jours
MOQ: 1 pièce

Classe de pression : 1,0 Mpa (10 bar)

Caractéristiques structurelles réu produit

1. Pour éviter le phénomène de contre-courant liquide afin de protéger l'équipement de la pompe.
2. Puisqu'il s'agit d'un clapet anti-retour en porte-à-faux, il y a moins de résistance à l'écoulement.
3. Utilisant toutes les matières plastiques, il offre une résistance exceptionnelle aux fluides corrosifs tels que les acides et les alcalis.
4. Non seulement retirez le corps de la vanne de la tuyauterie, mais ouvrez également le capot pour l'inspection et la maintenance interne.

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVréF 40 ℃ ~ 150 ℃

Tableau des matériaux des pièces

Non.

Nom

Matériel

1

Écrou borgne

FRPP

2

Bonnet

FRPP, PVDF, PVC-C, PVC-U, PPH

3

Bascule

FRPP, PVDF, PVC-C, PVC-U, PPH

4

Plafond

FRPP, PVDF, PVC-C, PVC-U, PPH

5

Bague d'étanchéité

EPDM,FPM

6

Écrou d'étanchéité

FRPP, PVDF, PVC-C, PVC-U, PPH

7

Bielle

FRPP, PVDF, PVC-C, PVC-U, PPH

8

Corps

FRPP, PVDF, PVC-C, PVC-U, PPH

9

Boulon hexagonal

Acier,Acier inoxydable

10

Joints toriques

EPDM,FPM

11

Boulon hexagonal

FRPP, PVDF, PVC-C, PVC-U, PPH

12

Lieu de remplissage

Acier,Acier inoxydable

13

Ecrou hexagonal

Acier,Acier inoxydable

Dessin détaillé de l'assemblage du clapet anti-retour à balançoire

Liste des dimensions

DN(mm) D d L b n-Φ
FR JIS ANSI FR JIS ANSI
15(1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20(3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32(11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40(11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50(2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80(3") 195 160 150 152.4 265 26 8-Φ18 8-Φ19 4-Φ18
100(4") 230 180 175 190.5 300 26 8-Φ18 8-Φ19 8-Φ18
125(5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 290 298.5 500 30 8-P22 12-Φ23 8-Φ22
250(10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 575 38 12-p22 16-Φ25
