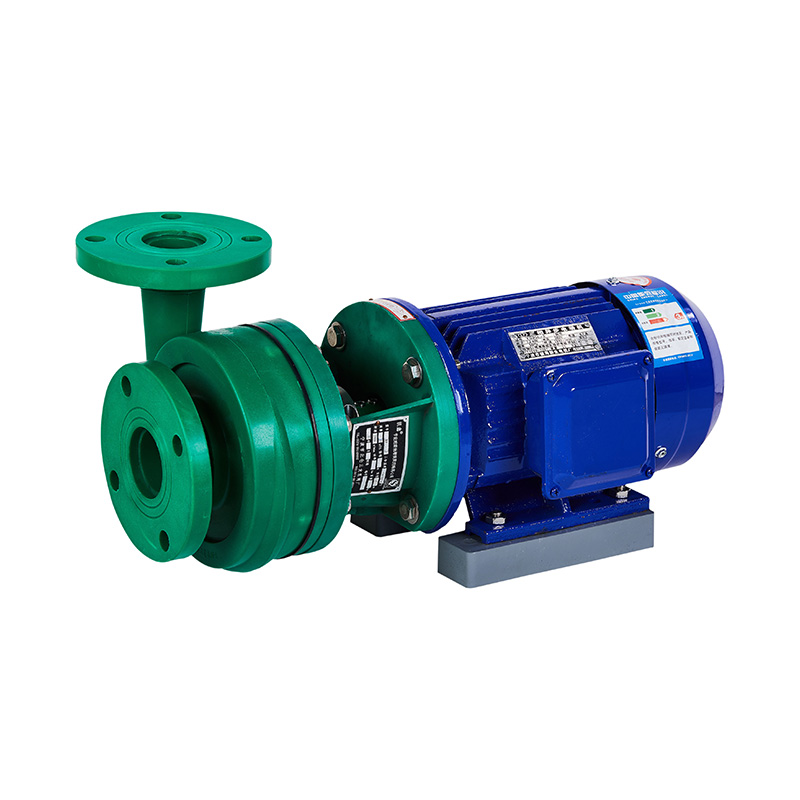

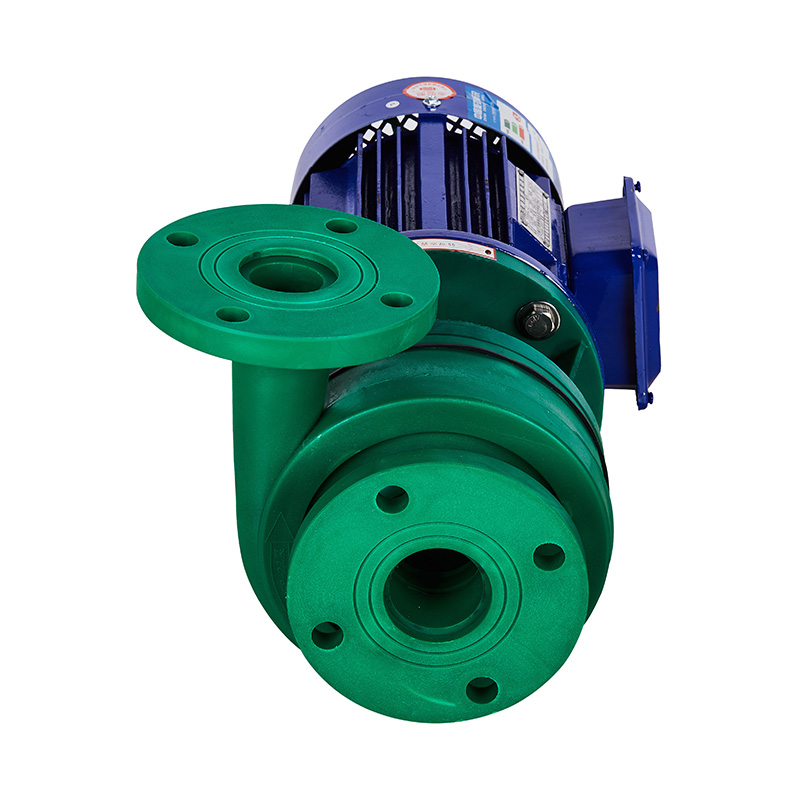

Pompe centrifuge à couplage direct FP, norme GB

Notre usine est spécialisée dans la fabrication de pompes centrifuges et auto-amorçantes entièrement en plastique résistantes à la corrosion en deux matériaux — PVDF et FRPP — à travers quatre séries (FV, FP, FVZ, FPZ).  Les pompes PVDF conviennent à la manipulation d'acides forts, d'oxydants puissants, d'halogènes, d'hydrocarbures aromatiques, de composés aliphatiques et de solvants chlorés, avec une plage de températures de fonctionnement de -40°C à 140°C.  Les pompes FRPP sont idéales pour les alcalis forts ainsi que pour les acides, bases, sels et leurs dérivés, avec une plage de températures de fonctionnement de -40°C à 90°C.  Les pompes sont généralement entraînées par des moteurs de type Y économes en énergie. Des moteurs antidéflagrants peuvent être fournis sur demande.
Si les utilisateurs ont des exigences particulières concernant le débit, la hauteur, la vitesse ou la puissance, notre usine propose une assistance technique pour fournir des solutions personnalisées.

Liste des limites de température des applications
Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃
Entretien des installations

1. Après un transport longue distance vers le site de production, la pompe doit être déballée et inspectée avant l'installation pour garantir que tous les composants de la pompe sont intacts. Toutes les attaches desserrées doivent être resserrées. Vérifier la concentricité de l'arbre de la pompe et de l'arbre du moteur et corriger tout jeu.

2. Le corps de la pompe est entièrement moulé par injection à partir de résine PVDF ou FRPP. La tuyauterie de sortie doit avoir un support ou un support, et la bride ne doit pas reposer uniquement sur la pression pour résister à la pression afin d'éviter toute déformation et tout dommage. La perte d'eau doit être minimisée dans la tuyauterie d'entrée et pas plus de deux coudes à 90° ne doivent être utilisés. Les pompes centrifuges FP et FV doivent avoir un clapet de pied installé à l'avant du tuyau d'aspiration pour garantir que le corps de la pompe est rempli de liquide avant de démarrer. Une crépine doit être installée à l'entrée du tuyau d'aspiration ou du clapet de pied pour empêcher les débris d'être aspirés dans le corps de la pompe et garantir un bon fonctionnement.

3. Les boulons aux points de connexion du corps de la pompe doivent être serrés uniformément et les connexions des tuyaux d'entrée et de sortie doivent être serrées et étanches. Sinon, l'extraction sous vide sera affectée, le liquide pourrait ne pas être aspiré ou le débit ou la hauteur pourrait être insuffisant.

Pompe auto-amorçante

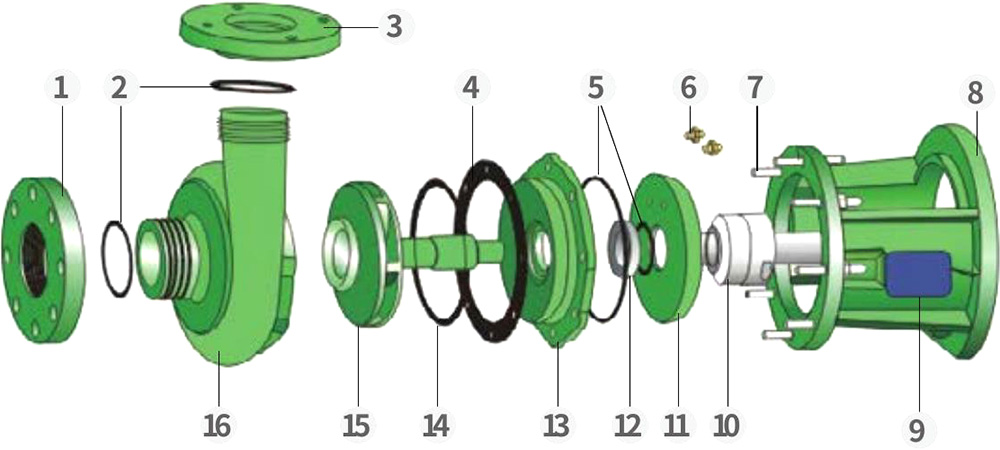

Dessin détaillé de l'ensemble de pompe centrifuge à connexion directe

Tableau des matériaux des pièces

Non. Nom Matériel
1 Bride d'entrée FRPP.PVDF
2 Bague d'étanchéité EPDM.FPM
3 Corps de pompe FRPP.PVDF
4 Film de scellement EPDM.FPM
5 Bague d'étanchéité EPDM.FPM
6 Couvercle d'eau de refroidissement Acier
7 Goujon à double tête Acier,StainlessSteel
8 Soutien FRPP
9 Plaque de date Aluminium
10 La garniture mécanique bouge Sic
11 Refroidit le couvercle FRPP.PVDF
12 Liaison statique à garniture mécanique Sic
13 Couverture FRPP.PVDF
14 Bague d'étanchéité EPDM.FPM
15 Arbre de turbine FRPP/Acier PVDF Acier
16 Corps de pompe de pompe centrifuge FRPP.PVDF



Pompe auto-amorçante

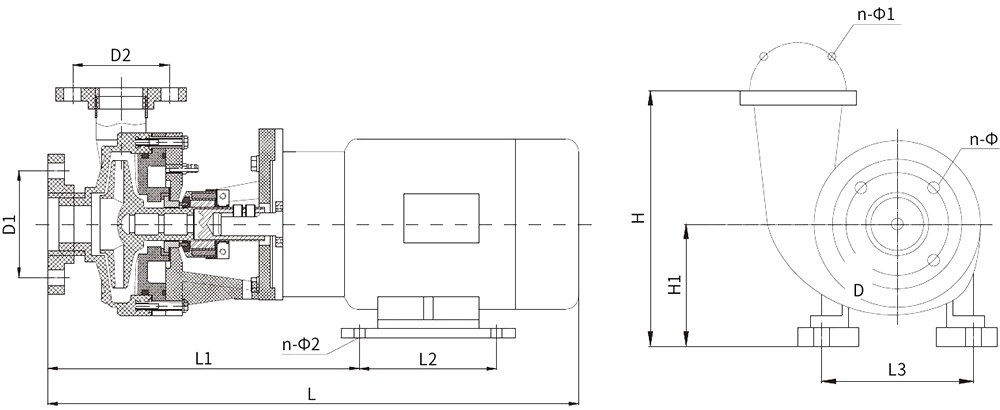

Liste des dimensions                                                   Unité :mm

Type/Dimensions

Liste des dimensions

Bride d'entrée

Corps de pompe

L

L1

L2

L3

H

H1

n-Φ2

D1

n-Φ

D2

4—Φ2

25F

p (D)-8

400

190

145

110

210

100

4-12

25

Retrait

25

Retrait

v

32F

p (D)-11

400

190

145

110

210

100

4-12

32

Retrait

25

Retrait

v

40F

p (D)-18

500

260

145

140

270

130

4-12

110

8-18

100

4-18

v

50F

p (D)-20

515

255

145

140

280

120

4-12

125

8-18

110

4-18

v

65F

p (D)-25

650

390

140

190

300

120

4-12

145

8-18

125

4-18

v

80F

p (D)-30

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

80F

p (D)-32

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

100F

p (D)-20

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v

100F

p (D)-32

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v
