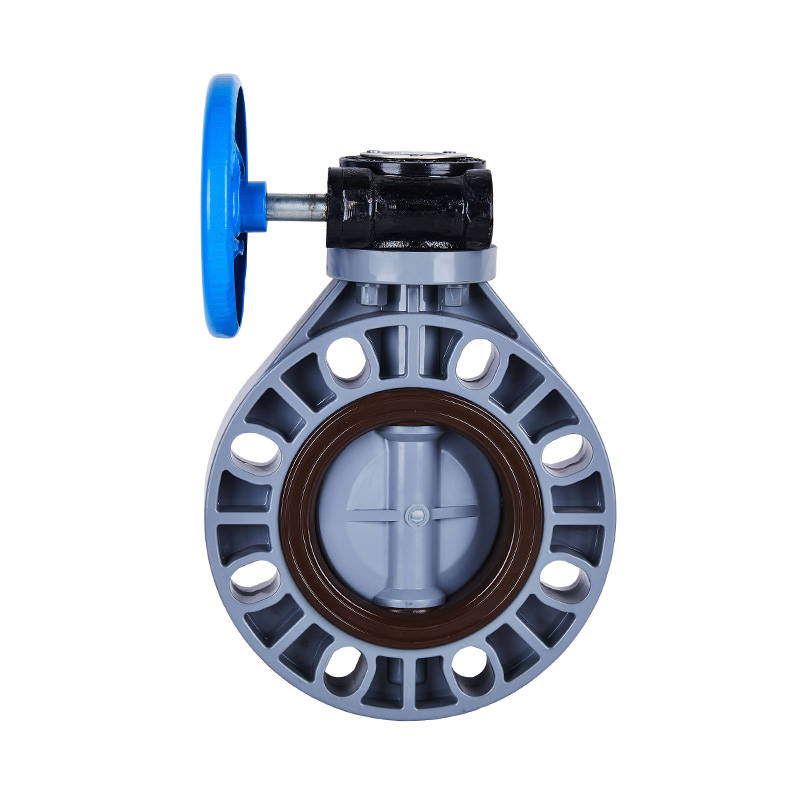

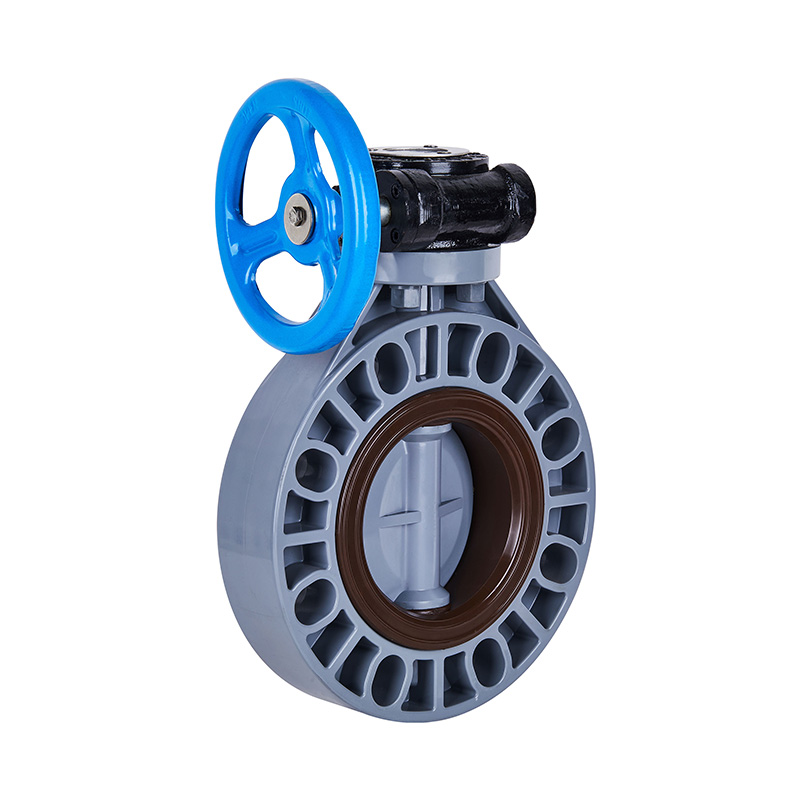

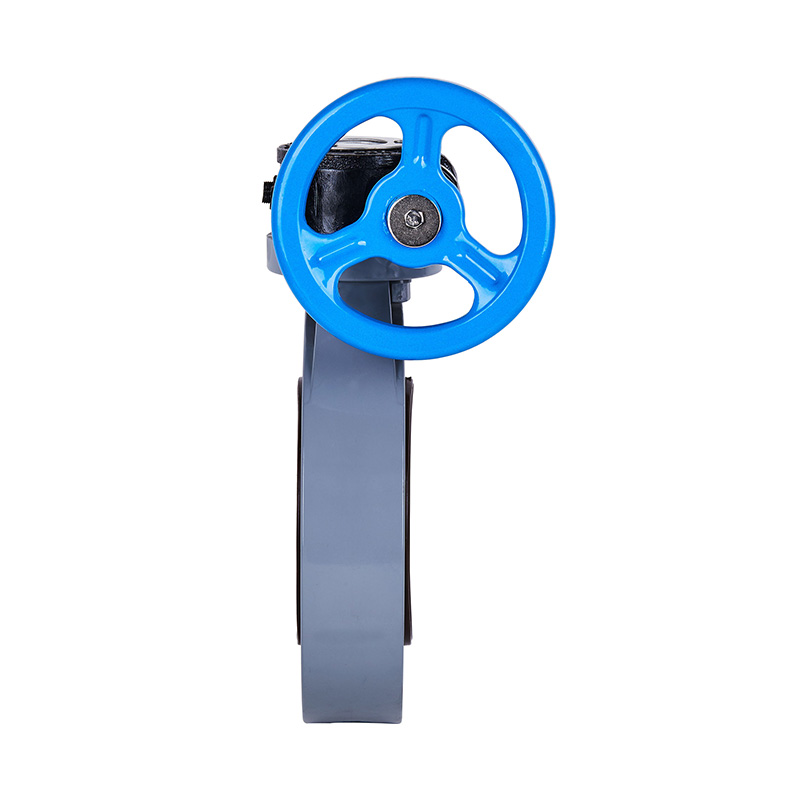

Norme JIS de la vanne papillon à engrenage à vis sans aileron PVC-C D371X-10V DN40-1000 40A-1000A

Vanne papillon DN40-1000 à engrenage à vis sans aileron en PVC-C personnalisé, gris, norme DIN, JIS, ANSI, vanne en plastique à extrémité de mariée de 4 pouces
Nom de la marque : KXPV
Modèle : D371X-10V
Application : Général
Matériel: Plastique
Couleur : gris, noir, rouge.
Température du support : élevée, moyenne
Pression : moyenne
Alimentation : Manuel
Médias : Acide
Taille du port : DN40-1000
Construction  : Papillon
Matériau du corps : PVC-C
Connexion : extrémité de mariée
Norme : GB/T27725
Application  : Industriel
Température de fonctionnement : -20°C à 95°C
Délai de livraison : 7 jours
Quantité minimum de commande : 1 pièce

Classe de pression : 1,0 Mpa (10 bar)

Caractéristiques structurelles du produit
1. La valve est compacte et légère, facile à démonter et à entretenir et peut être installée dans n'importe quelle position.
2. structure simple et compacte avec un faible couple de fonctionnement, permettant une rotation rapide de 90° pour une ouverture rapide.
3. Caractéristiques de débit linéaire avec d'excellentes performances de régulation

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

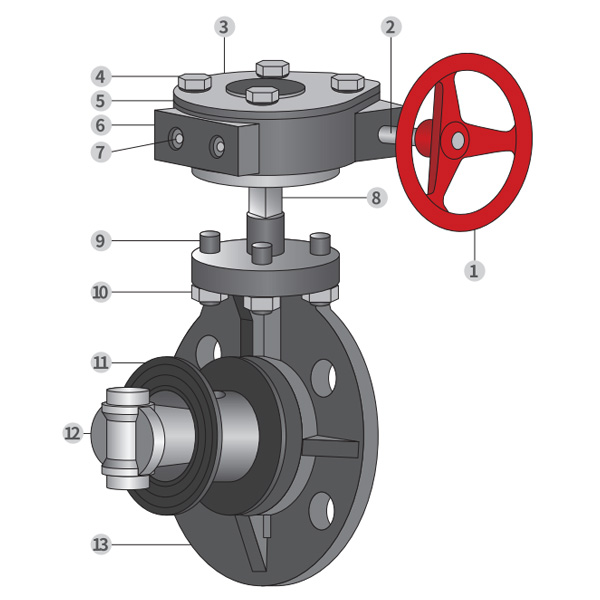

Tableau des matériaux des pièces

Non.

Nom

Matériel

1

Roue fonte, alliage d'aluminium

2

Les nôtres à vis sans fin Acier

3

Ipatation des données Aluminium

4

Boulon hexagonal Acier,Acier inoxydable

5

Couvercle d'engrenage à vis sans aileron fonte, alliage d'aluminium

6

Engrenage à vis sans fin fonte, alliage d'aluminium

7

Boulon de limite Acier,Acier inoxydable

8

Tigé Acier,Acier inoxydable

9

Goujon à double tête Acier,Acier inoxydable

10

Ecrou hexagonal Acier,Acier inoxydable

11

Caoutchouc d'étanchéité EPDM,FPM
12 Plaque de soupape FRPP, PVDF, PVC-C, PVC-U, PPH
13 Corps FRPP, PVDF, PVC-C, PVC-U, PPH

Dessin détaillé de l'ensemble de vanne papillon à engrenage à vis sans aileron

Tableau des matériaux des pièces

NON.

Nom des pièces

Matériel

Qté.

1

Roue fonte

1

2

Engrenage à vis sans fin fonte

1

3

Épingle Acier

1

4

Coupe de noix FRPP

4

5

Corps FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Plaque de soupape FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Caoutchouc d'étanchéité EPDM, FPM

1

8

Tigé Acier,Acier inoxydable

1

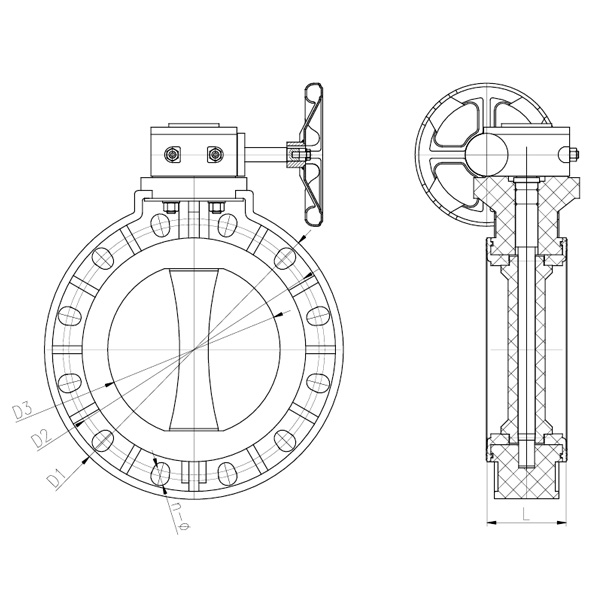

Liste des dimensions

DN (mm) D1 D2 D3 L n-ø
FR JIS ANSI FR JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32.5 12-ø25X32.5 12-ø25X32.5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28.5 20-ø26X28.5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
