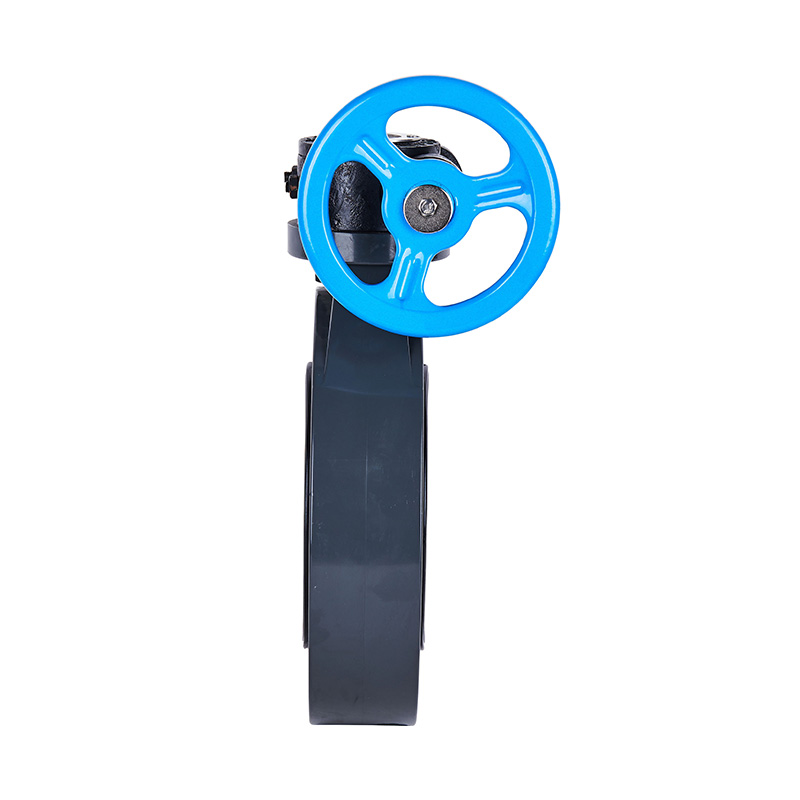

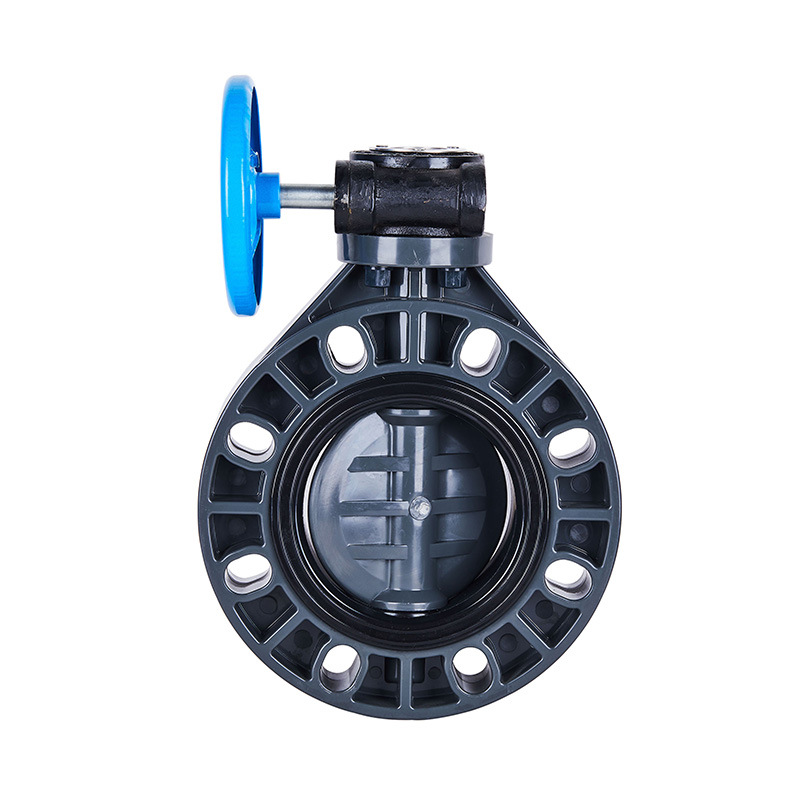

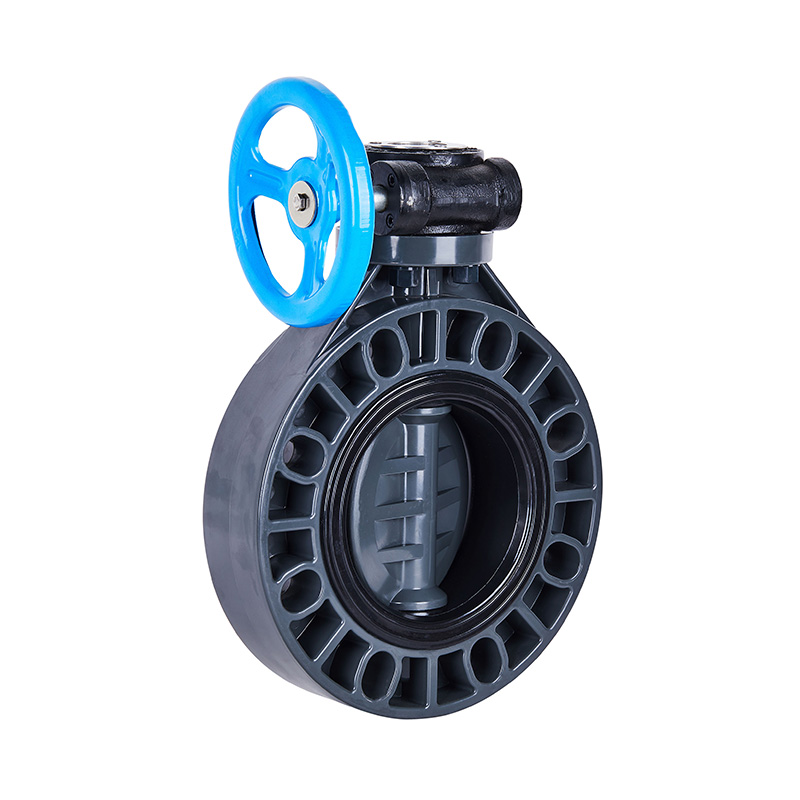

Vanne papillon à vis sans aileron PVC-U D371X-10U DN40-1000 1-1/2"-30" norme ANSI

Vanne papillon à engrenage à vis sans aileron PVC-U DN40-1000, vanne en plastique industrielle à joint souple, scellée au Centre, norme ANSI, nouvel arrivage
Modèle : DN40-1000
Mode de fonctionnement : manuel
Type de connexion : plaquette
Structure  : Centre scellé
Type d'étanchéité : scellé résilient
Tige  : Standard
Classe de pression : 1,0 Mpa (10 bar)
Température de fonctionnement : -5 ~ 45 ℃
Matériau de la surface d'étanchéité : joint souple
Application  : Utilisation industrielle, utilisation pour le traitement de l'eau
Matériau de la tige : acier, acier inoxydable
Marque : KXPV
Spécification : DN40–1 000
Origine : Zhejiang, Ningbo

Caractéristiques structurelles du produit
1. La valve est compacte et légère, facile à démonter et à entretenir et peut être installée dans n'importe quelle position.
2. structure simple et compacte avec un faible couple de fonctionnement, permettant une rotation rapide de 90° pour une ouverture rapide.
3. Caractéristiques de débit linéaire avec d'excellentes performances de régulation

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

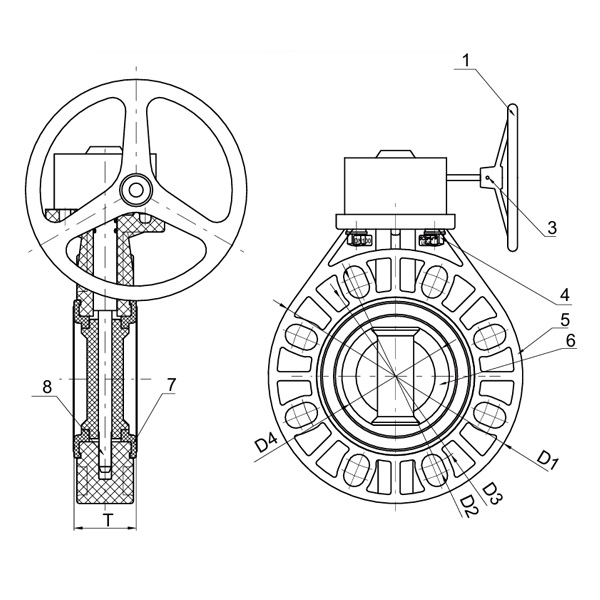

Tableau des matériaux des pièces

Non. Nom Matériel Qté.
PVC-C PVC-U PVDF HPP FRPP
1 Roue Matériau en alliage 1
2 Engrenage à vis sans fin Matériau en alliage 1
3 Épingle Acier 1
4 Coupe de noix FRPP HPP FRPP 4
5 Corps PVC-C PVC-U PVDF HPP FRPP 1
6 Disque PVC-C PVC-U PVDF HPP FRPP 1
7 Caoutchouc d'étanchéité FPM EPDM FPM EPDM 1
8 Tigé Acier 1

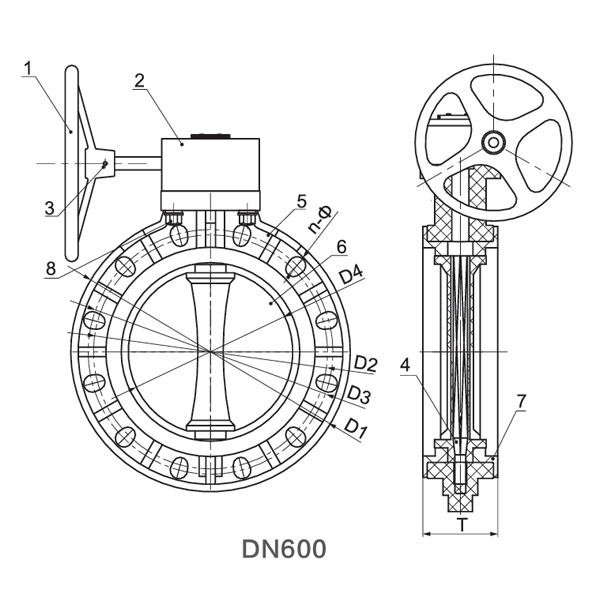

Non. Nom Matériel Qté.
PVC-C PVC-U PVDF HPP FRPP
1 Roue matériau en fonte/alliage 1
2 Engrenage à vis sans fin matériau en fonte/alliage 1
3 Épingle Acier 1
4 Tigé Acier 1
5 Corps PVC-C PVC-U PVDF HPP FRPP 1
6 Disque PVC-C PVC-U PVDF HPP FRPP 1
7 Caoutchouc d'étanchéité FPM EPDM FPM EPDM 1
8 Coupe de noix FRPP PVDF HPP FRPP 4

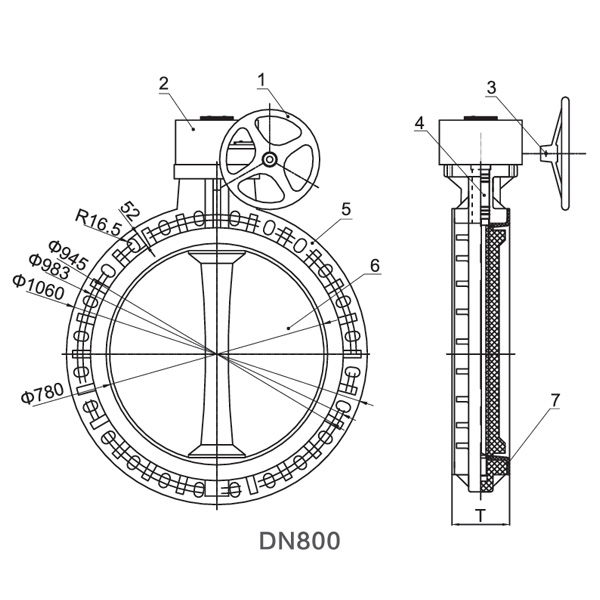

Non. Nom Matériel Qté.
1 Roue fonte 1
2 Engrenage à vis sans fin fonte 1
3 Épingle Acier 1
4 Tigé Acier 1
5 Corps FRPP 1
6 Disque FRPP 1
7 Caoutchouc d'étanchéité EPDM 1

Liste des dimensions

Spécification D1(mm) D2(mm) D3(mm) D4(mm) T(mm) n-Φ(mm)
1½"(40) 148 96 110 41.5 39 4-Φ19*25
2"(50) 162 108 125 48.5 43 4-Φ19*26
2½"(65) 180 128 145 63 45 4-Φ19*26
3"(80) 196 148 160 75.5 45 8-Φ19*24
4"(100) 225 168 191 95 56.5 8-Φ19*29
5"(125) 255 200 216 120 65 8-Φ23*31
6"(150) 285 225 241 143.5 75 8-Φ23*31
8"(200) 340 280 299 195 85 8-Φ23*32
JIS  : 12-Φ23*27

Spécification D1(mm) D2(mm) D3(mm) D4(mm) T(mm) n-Φ(mm)
10"(250) 423 350 366 245.5 110 12-Φ23*32
12"(300) 495 400 436 291.5 115 12-Φ23*32
14"(350) 555 460 470 340 127 16-Φ22
12-Φ29
16"(400) 607 515 540 399 140 16-Φ23*45
18"(450) 645 565 583 446 150 20-Φ28,5
16-Φ34,5
20"(500) 708 615 640 494 150 20-Φ26*41
24"(600) 820 725 750 570 170 20-Φ35*47
