Vanne papillon à poignée CPVC de type B DN40-200

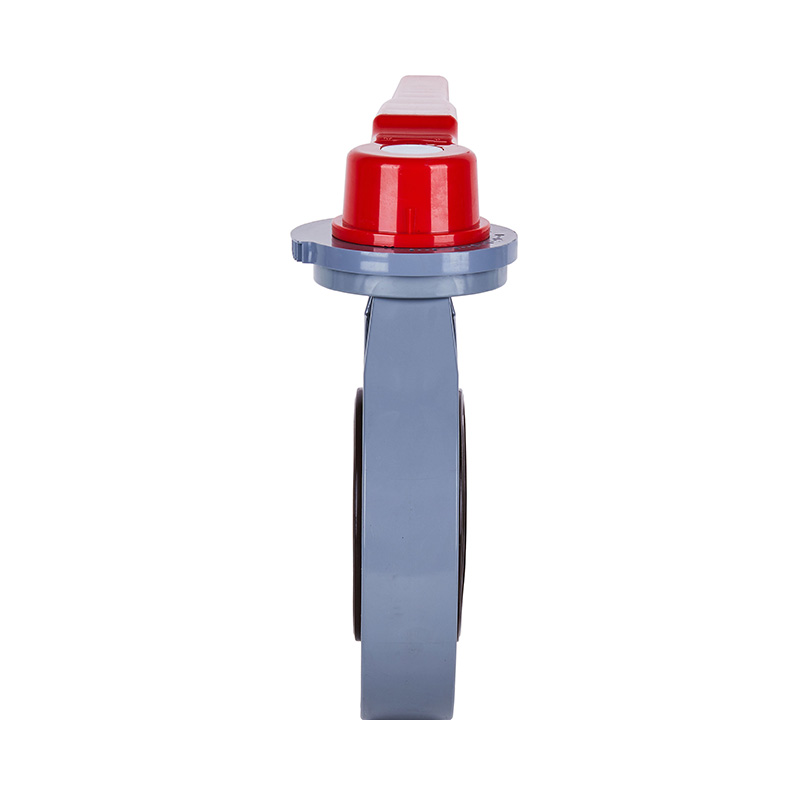

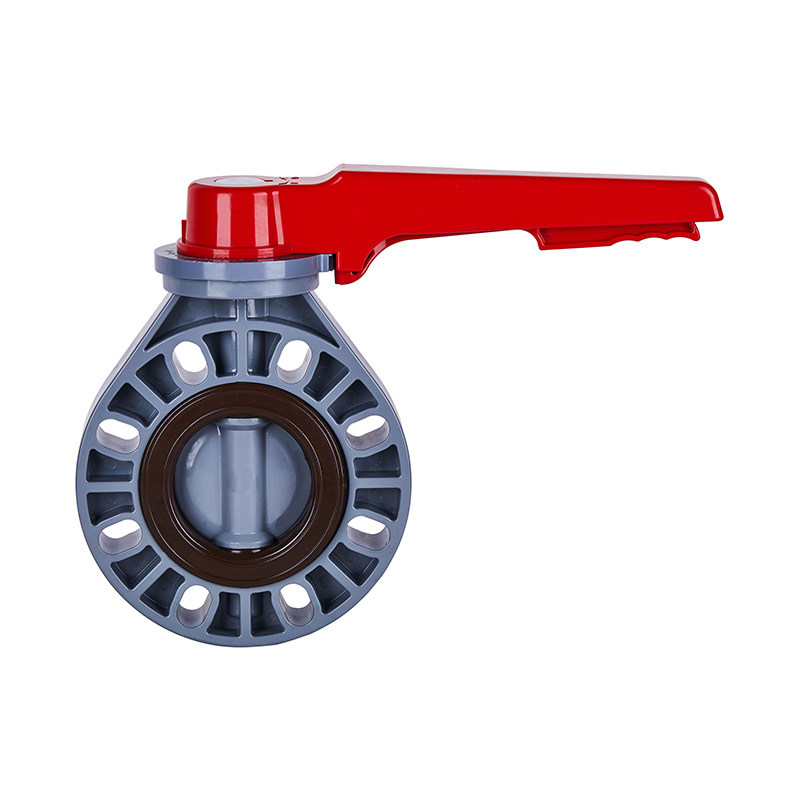

Vanne papillon à poignée CPVC de type B DN40-200

Vanne papillon à arbre nu DN40-DN150 à levier à main en CPVC personnalisé Gris noir et rouge DIN JIS ANSI Standard 4 Inch Bride Ends Plastic Valve

Nom de marque:KXPV

Numéro de modèle : D71X-10V

Demande :Général

Matériel:Plastique

Couleur:Gris Noir Et Rouge

Température des médias : haute température, température moyenne

Pression : pression moyenne

Puissance : Manuel

Médias : acide

Taille de port : DN40-DN150

Structure:Papillon

Matériau du corps : CPVC

Connexion : extrémités de bride

Norme : DIN3352 F4

Utilisation:Industrie

Température de fonctionnement :-10--70

Délai de livraison : 7 jours

MOQ : 1 pièce

0086 180 6712 3173 Contactez-nous
PREV：Vanne papillon à poignée PPH Type B DN40-200
NEXT：Vanne papillon à poignée UPVC Type B DN40-200
  • Description
  • Informations Complémentaires
  • Principales caractéristiques structurelles

    1. La vanne est petite et légère, facile à démonter et à réparer, et peut être installée à n'importe quelle position.

    2. La structure est simple et compacte, le couple de fonctionnement est faible et la rotation à 90° s'ouvre rapidement.

    3. Les caractéristiques d'écoulement ont tendance à être droites et les performances de réglage sont bonnes.

    Jableau des matériaux des pièces

    Non.

    Nom

    Matériel

    1

    Tête de poignée

    Matériau en alliage

    2

    Écrou hexagonal

    Acier, Inox

    3

    Volant à main

    Matériau en alliage

    4

    Tige

    Acier, Inox

    5

    Printemps

    Acier

    6

    Ajuster la plaque de positionnement

    Matériau en alliage

    7

    Broche

    Acier

    8

    Tige de positionnement

    Matériau en alliage

    9

    Corps

    FRPP, PVDF, CPVC, UPVC, PPH

    10

    Caoutchouc d'étanchéité

    EPDM, FPM

    11

    Disque

    FRPP, PVDF, CPVC, UPVC, PPH

    Détail de l'assemblage de la vanne papillon de la poignée

    Tableau des matériaux des pièces

    NON.

    Nom des pièces

    Matériel

    Qté.

    1

    Poignée

    Matériau en alliage

    1

    2

    Tige de localisation

    Matériau en alliage

    1

    3

    Plaque de positionnement

    Matériau en alliage

    1

    4

    Tasse à noix

    FRPP

    4

    5

    Corps

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    6

    Disque

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    7

    Joint en caoutchouc

    EPDM, FPM

    1

    8

    Tige

    Acier, Inox

    1

    9

    Broche

    acier

    1

    Liste des dimensions

    DN

    D1

    D2

    D3

    T

    n-Φ

    40

    148

    110

    41.5

    39

    4-Φ19

    50

    162

    125

    48.5

    43

    4-Φ19

    65

    180

    145

    63

    45

    4-Φ19

    80

    196

    160

    75.5

    45

    8-Φ19

    100

    225

    180

    95

    56.5

    8-Φ19

    125

    255

    210

    120

    65

    8-Φ23

    150

    285

    240

    143.5

    75

    8-Φ23

    200

    340

    295

    195

    85

    8-Φ23

Aperçu de la montre
Vanne papillon à poignée CPVC de type B DN40-200
