Le but et le matériau principal du clapet anti-retour à plaquettes

Clapet anti-retour fait référence à la vanne qui ouvre et ferme automatiquement le disque en fonction du débit du fluide lui-même pour empêcher le fluide de refluer. Il est également appelé clapet anti-retour, clapet anti-retour, clapet anti-retour et clapet anti-retour. Le clapet anti-retour est une sorte de vanne automatique, sa fonction principale est d'empêcher le reflux du fluide, d'empêcher l'inversion de la pompe et du moteur d'entraînement et la décharge du fluide du conteneur. Le clapet anti-retour peut également être utilisé pour alimenter le système auxiliaire dont la pression peut dépasser la pression du système. Les clapets anti-retour peuvent être divisés en clapets anti-retour à battant (tournant en fonction du centre de gravité) et en clapets anti-retour à levage (se déplaçant le long de l'axe).

La fonction de ce type de vanne est de permettre au fluide de s'écouler uniquement dans un sens et d'empêcher l'écoulement dans le sens opposé. . Habituellement, ce type de vanne fonctionne automatiquement. Sous l'action de la pression du fluide circulant dans un sens, le clapet de la valve s'ouvre ; lorsque le fluide s'écoule dans la direction opposée, la pression du fluide et l'auto-coïncidence du clapet de soupape agissent sur le siège de soupape, coupant ainsi l'écoulement.

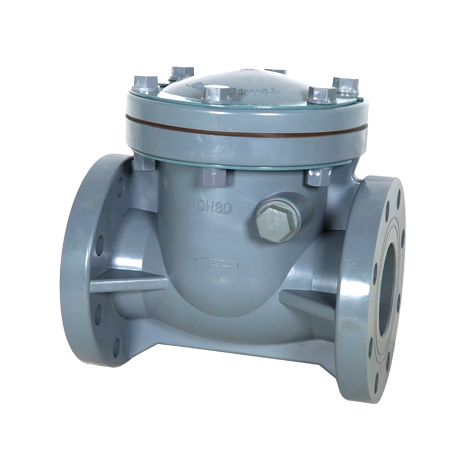

Parmi eux, les clapets anti-retour appartiennent à ce type de vanne, notamment les clapets anti-retour à battant et les clapets anti-retour à levage. Le clapet anti-retour à battant est doté d'un mécanisme de charnière et d'un disque de soupape semblable à une porte qui repose librement sur la surface inclinée du siège de soupape. Afin de garantir que le claquement de soupape puisse atteindre la position appropriée de la surface du siège de soupape à chaque fois, le claquement de soupape est conçu dans un mécanisme de charnière de sorte que le claquement de soupape ait suffisamment d'espace pour la rotation et fasse en sorte que le claquement de soupape entre véritablement et complètement en contact avec le siège de soupape. Le clapet de valve peut être en métal ou incrusté de cuir, de caoutchouc ou de revêtement synthétique, en fonction des exigences de performance. Lorsque le clapet anti-retour à battant est complètement ouvert, la pression du fluide est presque libre, de sorte que la chute de pression à travers le clapet est relativement faible. Le disque du clapet anti-retour à levage est situé sur la surface d'étanchéité du siège de soupape sur le corps de soupape. Sauf que le disque peut être soulevé et abaissé librement, le reste de la vanne est comme une vanne d'arrêt. La pression du fluide soulève le disque de la surface d'étanchéité du siège et le retour du fluide fait retomber le disque sur le siège et coupe le débit. Selon les conditions d'utilisation, le disque de valve peut être une structure entièrement métallique, ou il peut se présenter sous la forme d'un patin en caoutchouc ou d'un anneau en caoutchouc incrusté sur le cadre du disque. Comme un clapet d'arrêt, le passage du fluide à travers le clapet anti-retour à battant est également étroit, de sorte que la chute de pression à travers le clapet anti-retour à battant est plus grande que celle du clapet anti-retour à battant, et le débit du clapet anti-retour à battant est rarement limité.

Fonction principale du clapet anti-retour

1. L'utilisation du clapet anti-retour de plaquette :

Le clapet anti-retour est installé dans le système de canalisations et sa fonction principale est d'empêcher le fluide de refluer. Le clapet anti-retour est une vanne automatique qui dépend de la pression du fluide pour s'ouvrir et se fermer. Le clapet anti-retour Wafer convient à divers pipelines avec une pression nominale PN1,0MPa ~ 42,0MPa, classe 150 ~ 25 000 ; diamètre nominal DN15~1200 mm, NPS1/2~48 ; température de fonctionnement -196 ~ 540 ℃ pour empêcher le fluide de refluer. En sélectionnant différents matériaux, il peut être appliqué à divers milieux tels que l'eau, la vapeur, l'huile, l'acide nitrique, l'acide acétique, les milieux oxydants forts et l'acide urique.

2. Le matériau principal du clapet anti-retour de plaquette :

Il existe de l'acier au carbone, de l'acier à basse température, de l'acier biphasé (F51/F55), de l'alliage de titane, du bronze d'aluminium, de l'INCONEL, du SS304, du SS304L, du SS316, du SS316L, de l'acier au chrome-molybdène, du Monel (400/500), de l'alliage 20#, de l'Hastelloy et d'autres matériaux métalliques. L'utilisation et les caractéristiques structurelles du clapet anti-retour à plaquettes

3. Normes et spécifications du clapet anti-retour à plaquettes :

1. Conception et fabrication : API594, API6D, JB/T8937, JB/T3595,

2. Longueur de structure : API594, API6D, DIN3202, JB/T8937, ANSI/ASME B16.10

3. Indice de pression et de température : ANSI B16.34, DIN2401, GB/T9124, HG20604, HG20625, SH3406, JB/T74

4. Test et inspection : API598, JB/T9092, GB/T13927

5. Bride de tuyauterie : JB/T74~90, GB/T9112-9124, HG20592~20635, SH3406, ANSI/ASME B 16.5, DIN2543-2548, GB/T13402, API605, ASMEB16.47
