Les caractéristiques et la base de sélection de divers dispositifs d'entraînement de vannes

Selon le mode de mouvement du mécanisme d'entraînement, le dispositif d'entraînement de vanne est divisé en deux types : déplacement linéaire et déplacement angulaire.

Selon la structure d'entraînement, le dispositif d'entraînement de soupape est divisé en :

Mode d'entraînement de la vanne

Poignée d'entraînement manuelle type volant (y compris réduction par pignon intermédiaire)

Type à levier à ressort Entraînement électrique Type électromagnétique Type de moteur électrique Entraînement pneumatique

1. Diaphragme

2. Type de cylindre

①Type de cylindre de piston ②Type de crémaillère de piston ③Type de bielle de piston ④Type de fourche de piston ⑤Type de vis de piston

3. Type de lame

4. Type de moteur pneumatique

5. Film combiné et cliquet

Type de vérin hydraulique à entraînement hydraulique Type de moteur hydraulique Entraînement par liaison Liaison électro-hydraulique

Caractéristiques de divers dispositifs d'entraînement de vannes

Avantages des appareils électriques

1. Forte applicabilité, non affectée par la température ambiante

2. Large plage de couple de sortie

3. Contrôle pratique, peut utiliser librement divers signaux tels que DC, AC, ondes courtes, impulsions, etc., adapté aux travaux tels que l'amplification, la mémoire, le jugement logique et le calcul.

4. L’ultra-miniaturisation peut être réalisée

5. Avec auto-verrouillage mécanique

6. Facile à installer

7. Entretien pratique

Inconvénients des appareils électriques

1. Structure complexe

2. L'efficacité mécanique est faible, généralement seulement 25 % ~ 60 %

3. La vitesse de sortie ne peut pas être trop faible ou trop élevée

4. Sensible aux changements de tension et de fréquence d'alimentation

Avantages du dispositif hydraulique

1. La structure est simple, compacte et petite

2. Grande production

3. Facile à obtenir une vitesse faible ou élevée, capable de changer de vitesse en continu

4. Peut être contrôlé à distance

5. Haute efficacité grâce à la viscosité de l'huile hydraulique, aux performances autolubrifiantes et aux performances antirouille

Inconvénients de dispositif hydraulique

1. Modifications de la viscosité de l'huile causées par les changements de température de l'huile

2. Les composants hydrauliques et les canalisations fuient facilement

3. Gestion accompagnante, maintenance peu pratique

4. Ne convient pas à diverses opérations sur les signaux

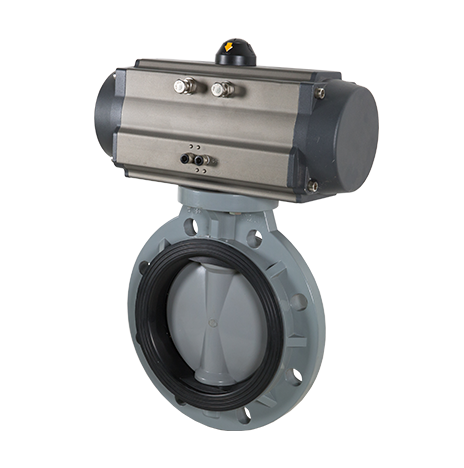

Avantages du dispositif pneumatique

1. Structure simple

2. Accès facile à la source de gaz

3. Peut obtenir une vitesse de commutation plus élevée

4. Un régulateur de vitesse peut être installé pour ajuster la vitesse de commutation selon les besoins

5. Le gaz est hautement compressible et flexible une fois fermé

Inconvénients de dispositif pneumatique

1. Par rapport au dispositif hydraulique, la structure est plus grande et elle ne convient pas aux vannes de grand diamètre et à haute pression.

2. En raison de la compressibilité du gaz, la vitesse n'est pas facile à uniformiser

La base de sélection du mode de commande de vanne est la suivante :

La forme, les spécifications et la structure de la vanne.

Couple d'ouverture et de fermeture de la vanne (pression de ligne, différence de pression maximale de la vanne), poussée.

Problèmes de température ambiante maximale et de fluide.

Utilisation et fréquence d'utilisation.

Vitesse et temps d'ouverture et de fermeture.

Diamètre de la tige, pas, sens de rotation.

Méthode de connexion.

Paramètres de la source d'alimentation : tension d'alimentation électrique, numéro de phase, fréquence ; pression de la source d'air pneumatique ; pression de la source hydraulique hydraulique.

Considérations particulières : basse température, anticorrosion, antidéflagrant, étanche, ignifuge, radioprotection, etc.
