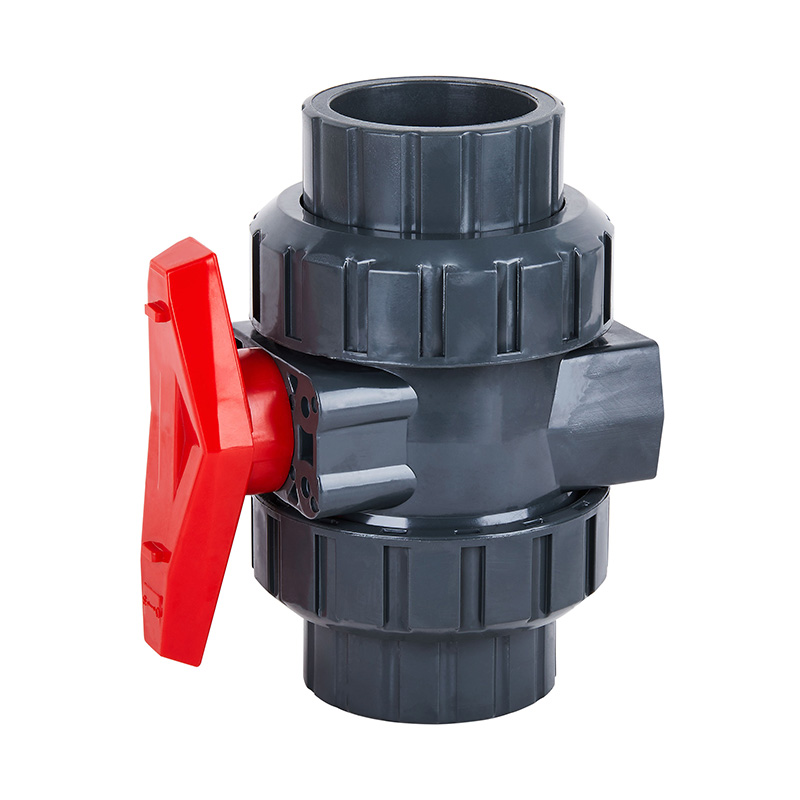

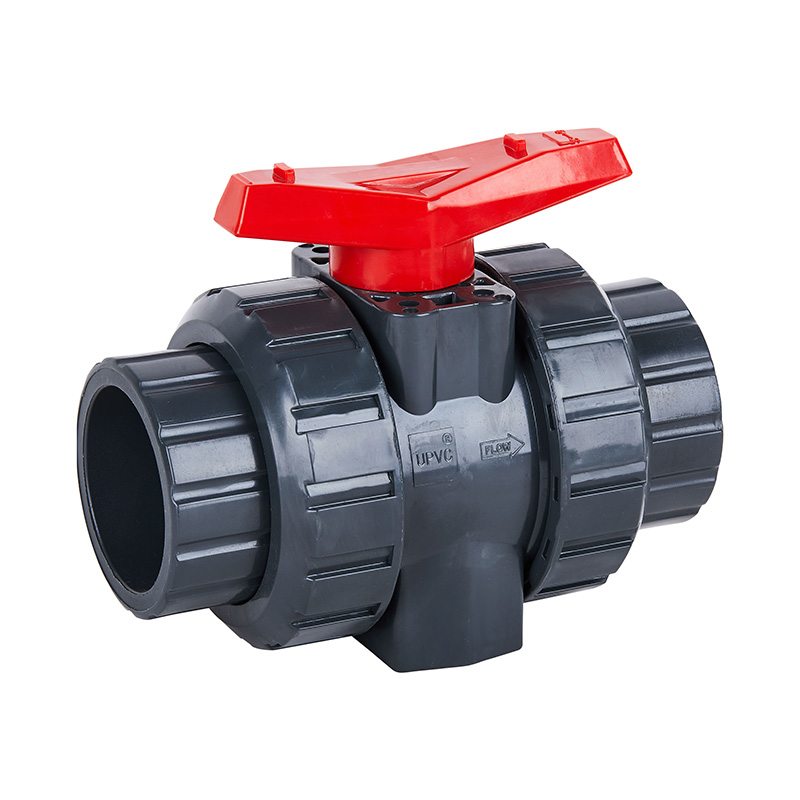

Robinet à tournant sphérique à douille PVC-U Q61F-10U DN15-100 GB standard

Custom DN15 DN80 DN100 température moyenne PVC-U véritable double-union prise robinet à tournant sphérique température moyenne manuel DN15-100 1.0-1.6Mpa vanne en plastique industrielle
Modèle : Q61F-10U, Q11F-10U
Application : Général
Matériel: Plastique
Pression : Faible
Puissance de pression : manuelle
Médias : Acides
Taille du port : DN15-100, 1/2"-4" (20 mm-110 mm)
Structure : Balle
Nom du produit : robinet à tournant sphérique à douille.
Matériau du corps : PVC-U
Connexion: Syndicat
Classe de pression : 1,0 Mpa (10 bar)
Emballage : boîte en carton standard
Norme de conception : ISO STD
Matériau du joint : joint PTFE
Délai de livraison : 7 jours
MOQ : 1 pièce

Caractéristiques structurelles réu produit

1. Le siège en PTFE du robinet à tournant sphérique à double union peut être ajusté étroitement.
2. Les doubles joints toriques offrent une double protection contre les fuites.
3. Apparence exquise, surface lisse, traitement fin, conception à plein débit.

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVréF 40 ℃ ~ 150 ℃

Tableau des matériaux des pièces

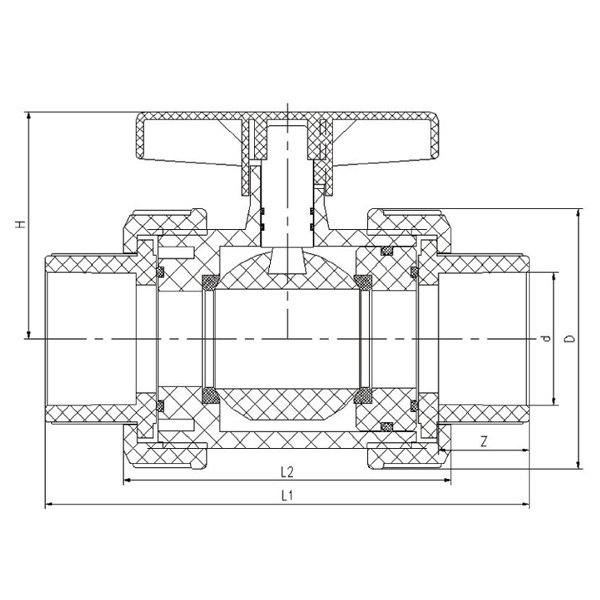

Dessin détaillé de l'assemblage du robinet à bille à douille

Non. Nom Matériel
1 Poignée Matériau en alliage
2 Bague d'étanchéité EPDM,FPM
3 Tige FRPP, PVDF, PVC-U, PVC-C, PPH
4 Balle FRPP, PVDF, PVC-U, PVC-C, PPH
5 Bague d'étanchéité EPDM,FPM
6 Jointure de socket FRPP, PVDF, PVC-U, PVC-C, PPH
7 Écrou de retenue FRPP, PVDF, PVC-U, PVC-C, PPH
8 Siège de joint FRPP, PVDF, PVC-U, PVC-C, PPH
9 Balle scellée PTFE
10 Corps FRPP, PVDF, PVC-U, PVC-C, PPH
11 Bague d'étanchéité EPDM,FPM
12 Bague d'étanchéité EPDM,FPM

Liste des dimensions

DN D d L1 L2 Z H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
