Norme de la vanne à diaphragme à bride PVC-C G41F-10V DN15-300 GB

Norme de la vanne à diaphragme à bride PVC-C G41F-10V DN15-300 GB

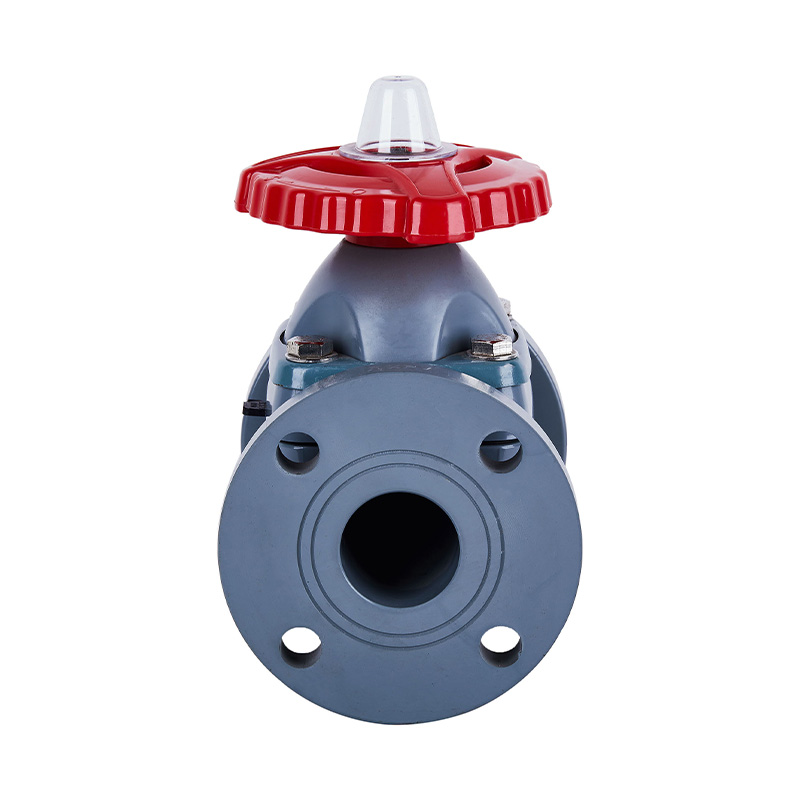

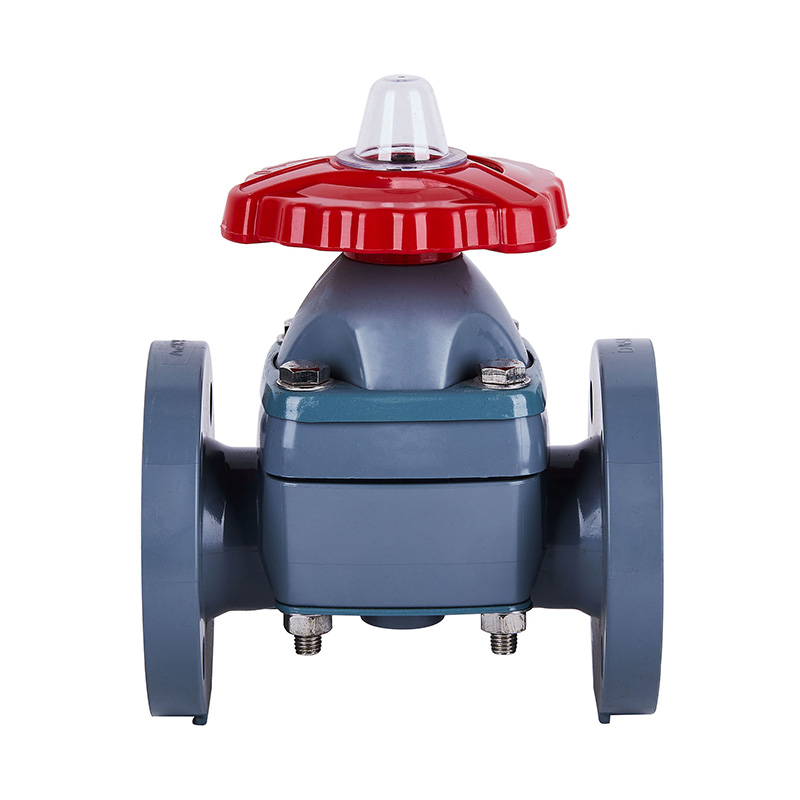

Vanne à membrane en plastique à bride en PVC-C, super durable, haute température, manuelle, nouvelle conception, pour fluides acides et alimentation en eau
Nom du produit : vanne à membrane PVC-C.
Couleur: Gris
Tailles : DN15-DN300
Numéro de modèle : G41F-10V
Application : Général
Matériel: Plastique
Température du support : haute température, température moyenne
Pression : pression moyenne
Alimentation : Manuel
Médias : Acide
Tailles de ports : DN15-DN300
Structure : Diaphragme
Connexion : Bride
Certification : ISO9001
Classe de pression : 1,0 Mpa (10 bar)
Type de vanne : 1 voie
Joint : EPDM F46
Délai de livraison : 7 jours
MOQ : 1 pièce

Contactez-nous
PRÉV：Type de bride de PVDF G41F-10F vanne à diaphragme DN15-300 norme GB
SUIVANT：Norme de la vanne à diaphragme à bride PPH G41F-10S DN15-300 GB
Caractéristiques structurelles réu produit
1. Le diaphragme d'étanchéité est en F46 ou PFA, le nombre de plis est ≥120 000 fois et la résistance à la corrosion est équivalente à F4.
2. En adoptant la structure de levage à vis, la force d'ouverture et de fermeture est énorme et la stabilité est bonne.

Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVréF 40 ℃ ~ 150 ℃

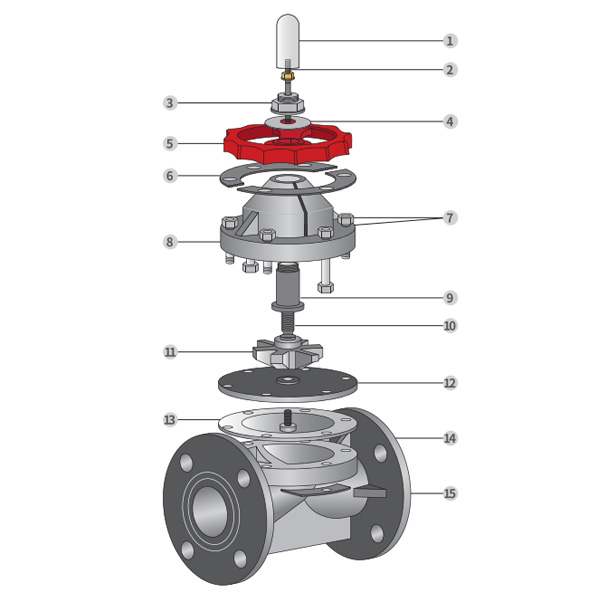

Dessin détaillé de l'assemblage de la vanne à membrane
Non. Nom Matériel
1 Limite de couverture COMME
2 Goujon Acier,Acier inoxydable
3 Écrou de retenue FRPP
4 Laveuse FRPP
5 Roue Matériau en alliage
6 Plateau Acier,Acier inoxydable
7 Goujon et écrou à double tête Acier,Acier inoxydable
8 Bonnet FRPP, PVDF, PVCC, PVC-U, PPH
9 Écrou de joug Acier, cuivre Acier Ht300
10 Tige Acier,Acier inoxydable
11 Plaque de soupape fonte、FRPP,PVDF,PVC-U,PVC-C,PPH、
Acier,Acier inoxydable、C.1.FRP
12 Film EPDM,FPM
13 Diaphragme F46.PFA.PTFE
14 Corps FRPP, PVDF, PVCC, PVC-U, PPH
15 Plateau Acier,Acier inoxydable

Liste des pressions et des températures de fonctionnement

Calibre/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

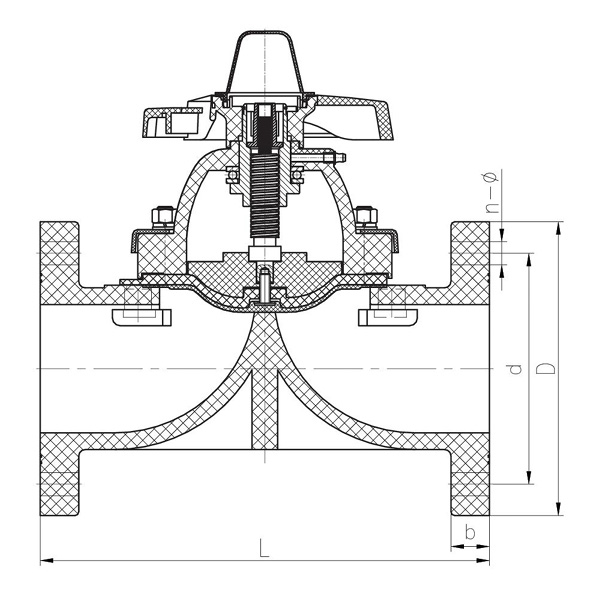

Liste des dimensions

DN(mm) D d L b n-Φ
FR JIS ANSI FR JIS ANSI FR JIS ANSI FR JIS ANSI FR JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
