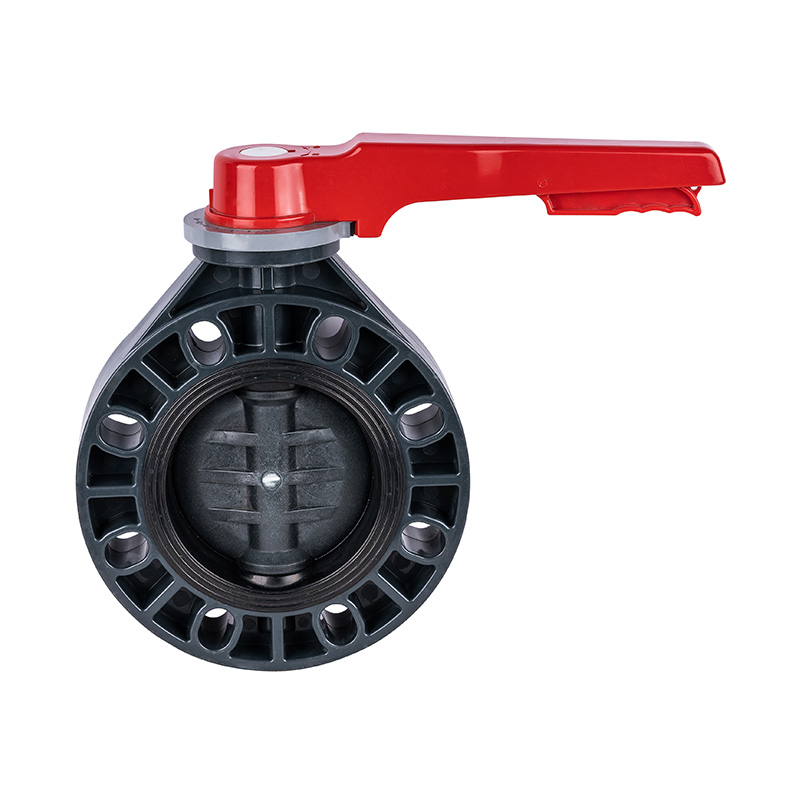

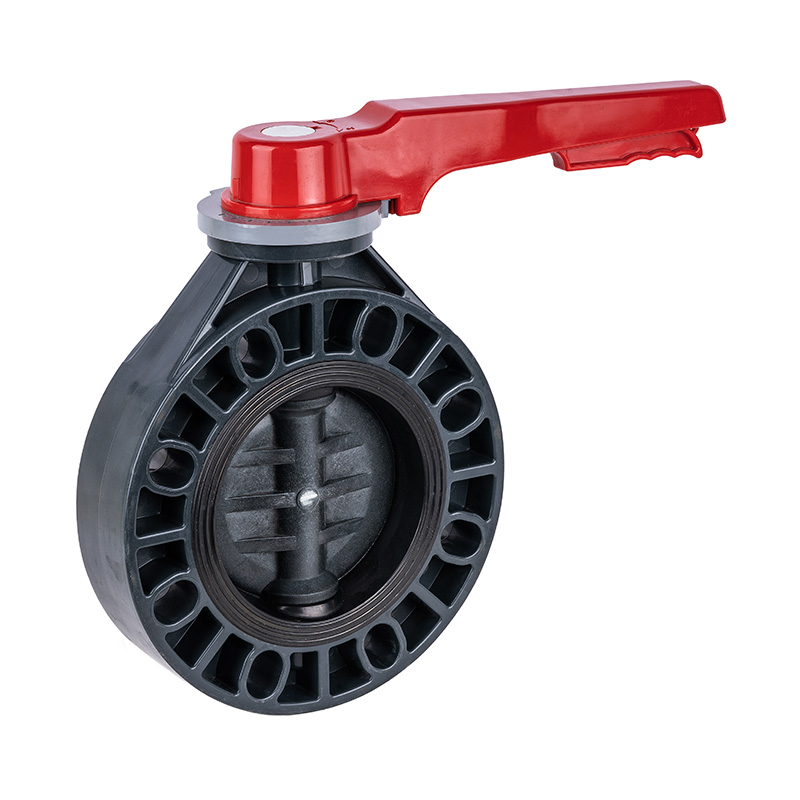

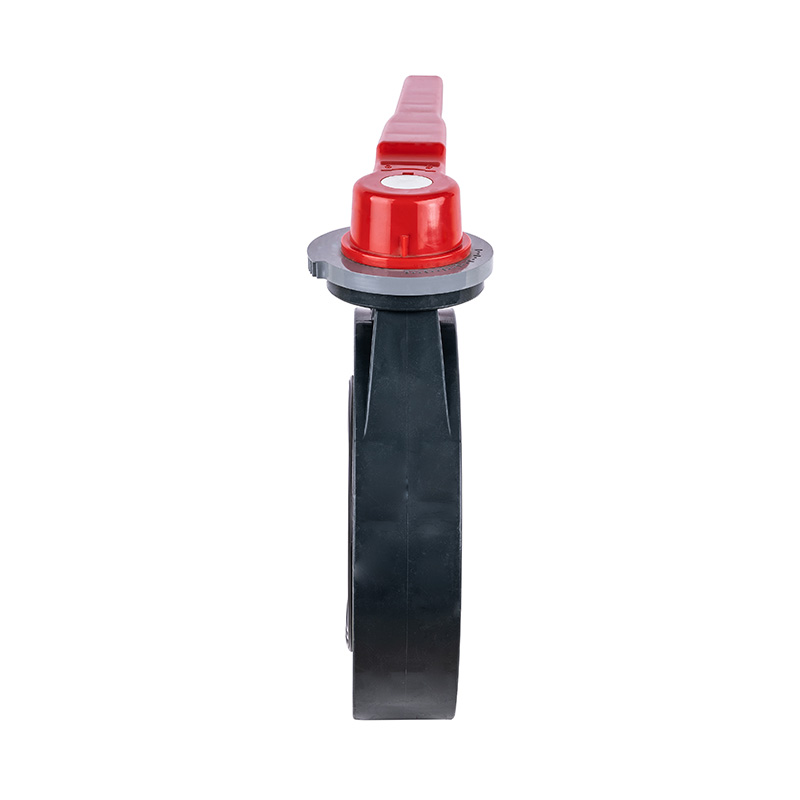

Vanne papillon à poignée PVC-U D71X-10U DN15-200 GB standard

Vanne papillon à levier manuel PVC-U, vanne en plastique industrielle à fermeture centrale souple et scellée, nouvel arrivage DN15-200
Numéro de modèle : DN15-200
Mode de conduite : manuel
Formulaire de connexion : plaquette
Structure : Étanchéité centrale
Forme de sceau : scellé de force
Tige de valve : ordinaire
Classe de pression : 1,0 Mpa (10 bar)
Température de fonctionnement : -5 ~ 45 ℃
Matériau de la surface du joint : scellé souple
Application : Utilisation industrielle, utilisation industrielle de l'eau
Tige : acier, acier inoxydable
Marque déposée : KXPV
Spécification : DN15-200
Origine : Ningbo, Zhejiang

Caractéristiques structurelles du produit
1. La valve est petite et légère, facile à démonter et à réparer, et peut être installée dans n'importe quelle position.
2. La structure est simple et compacte, le couple de fonctionnement est faible et la rotation à 90° s'ouvre rapidement.
3. Les caractéristiques d'écoulement ont tendance à être droites et les performances d'ajustement sont bonnes.
Liste des limites de température des applications

Matériel Température moyenne℃ Matériel Température moyenne℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ HPP -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tableau des matériaux des pièces

Non.

Nom

Matériel

1

Tête de poignée

Matériau en alliage

2

Écrou hexagonal

Acier,Acier inoxydable

3

Poignée

Matériau en alliage

4

Tige

Acier,Acier inoxydable

5

Printemps

Acier

6

Ajuster la plaque de positionnement

Matériau en alliage

7

Épingle

Acier

8

Tige de localisation

Matériau en alliage

9

Corps

FRPP, PVDF, PVC-C, PVC-U, PPH

10

Caoutchouc d'étanchéité

EPDM,FPM

11

Disque

FRPP, PVDF, PVC-C, PVC-U, PPH

Dessin détaillé de l’assemblage de la vanne papillon à poignée

Tableau des matériaux des pièces

NON.

Nom des pièces

Matériel

Qté.

1

Poignée

Matériau en alliage

1

2

Tige de localisation

Matériau en alliage

1

3

Plaque de positionnement

Matériau en alliage

1

4

Coupe de noix

FRPP

4

5

Corps

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Disque

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

Caoutchouc d'étanchéité

EPDM, FPM

1

8

Tige

Acier,Acier inoxydable

1

9

Épingle

Matériau en alliage

1

Liste des dimensions

DN(mm) D1 D2 D3 T n- Φ
FR JIS ANSI FR JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33,5
